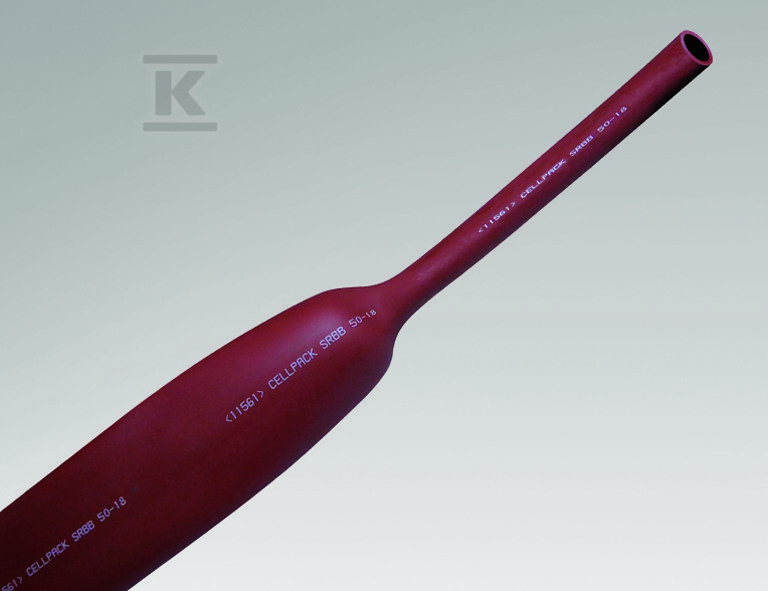

Rura termokurczliwa na szpuli, SRBB 50-18/m, 2019 201944

Ochrona izolacyjna szyn zbiorczych w stacjach średniego napięcia

Średniocienna rura termokurczliwa typu SRBB przeznaczona jest do izolacji i zmniejszania wymaganych odstępów między szynami zbiorczymi w rozdzielniach średniego napięcia do 36 kV. Po zsunięciu na element przewodzący tworzy trwałą, ciągłą osłonę, która ogranicza ryzyko wyładowań powierzchniowych i ułatwia utrzymanie normatywnych przerw izolacyjnych. Materiał bez kleju termoplastycznego zachowuje elastyczność po skurczeniu i nie odkształca się pod wpływem temperatury pracy.

Budowa i właściwości materiału

Rdzeń stanowi usieciowany poliolefin o średniej grubości ścianki. Po skurczeniu grubość ścianki wynosi 2,7 mm, a twardość 39 Shore D zapewnia odporność mechaniczną bez utraty elastyczności. Wydłużenie przy zerwaniu sięga 500 %, a wytrzymałość na rozciąganie to 16 MPa, co przekłada się na odporność na pękanie przy montażu i eksploatacji.

Rura jest bezhalogenowa, stabilizowana na promieniowanie UV, odporna na śledzenie prądowe i niekorozyjna. Charakteryzuje się odpornością na bakterie i grzyby, jest wolna od ołowiu, kadmu i silikonu. Specyficzna rezystywność objętościowa 1012 ? cm oraz wytrzymałość dielektryczna 20 kV/mm wspierają zastosowanie w środowisku o podwyższonym zagrożeniu elektrycznym. Długitudynalne skurczenie mieści się w zakresie +/- 10 %.

Zakres zastosowania i warunki pracy

Współczynnik skurczu 3:1 pozwala na pokrycie szerokiego zakresu średnic. Średnica wewnętrzna przed skurczeniem to 50 mm, po skurczeniu 18 mm. W praktyce oznacza to zastosowanie na okrągłe szyny o średnicy minimalnej 18 mm i maksymalnej 35 mm oraz na szyny prostokątne o szerokości do 31 mm i wysokości do 60 mm.

Zakres temperatur pracy od -40 °C do 100 °C, zgodny z IEC 60684-3-283, umożliwia montaż w nieogrzewanych pomieszczeniach rozdzielczych i na zewnątrz. Temperatura skurczu powyżej 125 °C, a elastyczność w niskich temperaturach potwierdzona do -40 °C. Zachowanie niepalne określone jest jako niesamosprawne zgodnie z IEC 60684-2.

Typowe zastosowania to stacje średniego napięcia i redukcja minimalnych odstępów izolacyjnych między szynami. Rura nie zawiera kleju, więc nie wydziela substancji podczas nagrzewania, a jej odporność na korozję i czynniki biologiczne ogranicza konieczność konserwacji.

Dostawa i przechowywanie

Produkt dostarczany jest na szpuli o długości 30 m, w kolorze brązowo-czerwonym. Standardowa szpula może zawierać odcinki połączone wiązaniem. Deklarowany okres przydatności jest nieograniczony przy prawidłowym przechowywaniu.

Zgodność z normą IEC 60684-2 potwierdzona jest dla właściwości mechanicznych, elektrycznych i środowiskowych. Dzięki temu instalator otrzymuje materiał o przewidywalnym zachowaniu podczas montażu, a użytkownik końcowy uzyskuje długotrwałą ochronę izolacyjną szyn zbiorczych bez konieczności częstej wymiany.
