Zestaw uziemiający do głowic EGA 35-5 /O10,5mm/ - RF5 143509

Szybkie i pewne uziemienie głowic kablowych w średnim napięciu

Zestaw uziemiający typ EGA 35-5 z oczkiem 10,5 mm i sprężynami kontaktowymi RF5 to garnitura przeznaczona do uziemiania i łączenia elementów metalowych kabli średniego napięcia. Rozwiązanie jest dedykowane do kabli unipolarnych z ekranem taśmowym oraz kabli trójżyłowych nieuzbrojonych, a jego konstrukcja pozwala na wykonanie połączenia elektrycznego bez lutowania między ekranem, pancerzem lub metalową osłoną a częścią uziemiającą głowicy.

Zestaw jest kompatybilny z technikami wykonania zakończeń kablowych stosowanymi w praktyce instalacyjnej: żywicą zalewową, termokurczliwą oraz nasuwaną. Dzięki temu ten sam typ garnitury można wykorzystać w różnych systemach głowicowych bez konieczności zmiany sposobu uziemienia.

Budowa i materiały

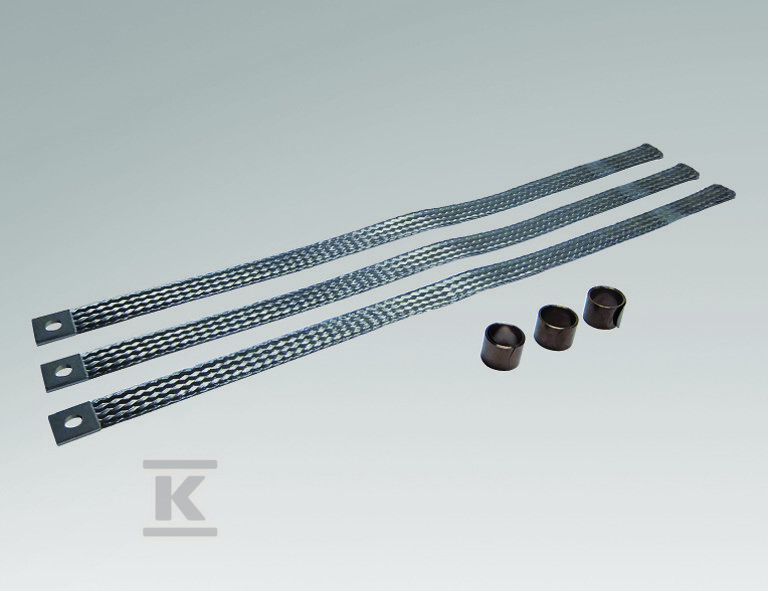

Konstrukcja opiera się na trzech płaskich tressach z miedzi cynowanej o nominalnym przekroju 35 mm2. Każda tressa ma długość 500 mm i zakończona jest oczkiem o średnicy 10,5 mm, co ułatwia podłączenie do szyny lub punktu uziemienia w rozdzielnicy. Do tress dołączone są trzy sprężyny kontaktowe typu RF5, które zapewniają stały nacisk na ekran kabla i stabilny kontakt elektryczny w czasie eksploatacji.

Miedź cynowana zapewnia bardzo dobre właściwości elektryczne.

Wersja dla kabli uzbrojonych wymaga dodatkowych sprężyn kontaktowych RF.

Zastosowanie i kompatybilność

Garnitura EGA 35-5 jest stosowana do uziemienia i połączenia elementów przewodzących w głowicach kablowych. Pozwala na wykonanie ciągłego połączenia elektrycznego między ekranem taśmowym z miedzi, pancerzem lub metalową osłoną kabla a konstrukcją uziemiającą głowicy, bez konieczności spawania lub lutowania.

Zakres stosowania obejmuje kable o przekrojach:

• 17,5 kV od 800 mm2 do 1000 mm2,
• 24 kV od 800 mm2 do 1000 mm2,
• 36 kV od 500 mm2 do 1000 mm2.

Dzięki temu zestaw sprawdza się w typowych przekrojach sieci średniego napięcia stosowanych w energetyce dystrybucyjnej i przemysłowej. Montaż jest szybki, prosty i bezpieczny, a wysoka wytrzymałość mechaniczna tress i sprężyn pozwala na pracę w warunkach rozdzielnicowych z zachowaniem stałej siły docisku.

Montaż i parametry eksploatacyjne

Sprężyny kontaktowe RF5 zapewniają pewne dociśnięcie do ekranu kabla, a tressy umożliwiają elastyczne poprowadzenie przewodu uziemiającego do punktu przyłączeniowego. Rozwiązanie charakteryzuje się bardzo dobrymi właściwościami elektrycznymi oraz wysoką trwałością mechaniczną, co przekłada się na stabilność połączenia w długim okresie eksploatacji.

Wymiary opakowania to długość 255 mm, szerokość 135 mm i wysokość 42 mm, a masa netto wynosi 0,687 kg. Producent CELLPACK.
