Żelowa mufa rozgałęźna ze złączką śrubową, EASY 7V 371167

Szybkie i szczelne rozgałęzienie kabli z systemem żelowym EASY 7 V

Żelowa mufa rozgałęźna z blokiem śrubowym przeznaczona jest do trwałego i szczelnego połączenia kabla głównego z odgałęzieniami w instalacjach niskiego napięcia. Konstrukcja typu bifurcation parallele umożliwia równoległe rozprowadzenie sygnału lub zasilania do pięciu przewodów w jednej obudowie. Dzięki wypełnieniu jednoskładnikowym, formostabilnym żelem na bazie silikonu, mufa zapewnia izolację, ochronę mechaniczną i uszczelnienie w jednym etapie pracy, bez konieczności użycia palnika gazowego czy dodatkowych środków uszczelniających.

Budowa i materiały

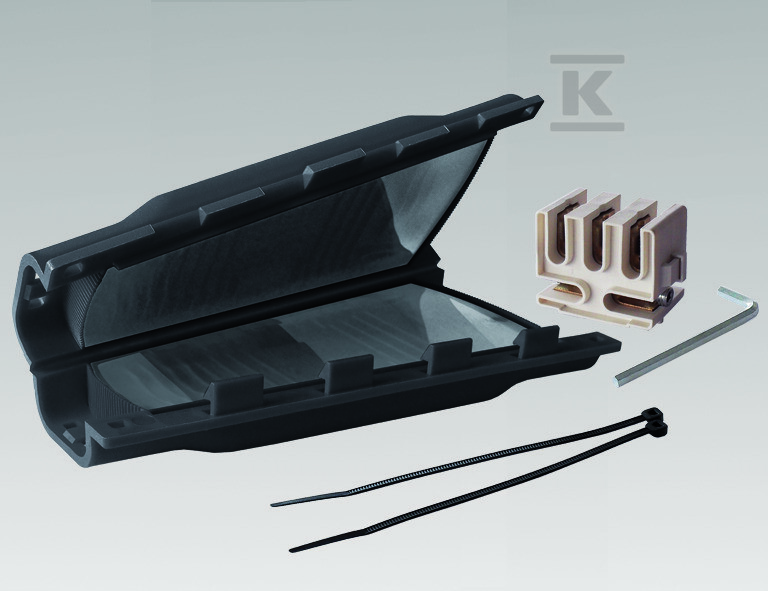

Obudowa wykonana jest w kolorze czarnym, o długości ok. 260 mm, z sztywnymi formami odpornymi na uderzenia, w których wstępnie umieszczono żel. Po zamknięciu mufy materiał wypełnia przestrzeń wokół żył, chroniąc je przed wilgocią, kurzem i naprężeniami mechanicznymi. Wewnątrz znajduje się blok rozgałęźny ze złączkami śrubowymi, przystosowany do pracy z pięcioma przewodami. Rozwiązanie jest przeznaczone do zastosowań ogólnych, bez dopuszczenia górniczego i bez dodatkowych akcesoriów łączeniowych w komplecie.

Zastosowanie i parametry elektryczne

Mufa pracuje przy znamionowym napięciu U0/U (Um) 0,6/1 (1,2) kV, co odpowiada typowym sieciom energetycznym i instalacyjnym niskiego napięcia. Przewidziana jest do kabla głównego o przekroju nominalnym 16-25 mm2, oraz do kabli odgałęźnych o przekroju 2,5-25 mm2, z podawaną średnicą odgałęzienia 2,5-35 mm. Pięć niezależnych połączeń pozwala na rozgałęzienie obwodu bez konieczności demontażu istniejącej linii.

Montaż i warunki pracy

Montaż odbywa się bez specjalistycznych narzędzi. Po przygotowaniu końcówek kabli i umieszczeniu ich w bloku śrubowym, zamknięcie mufy aktywuje żel, który w jednym ruchu izoluje, uszczelnia i stabilizuje połączenie. Po złożeniu połączenie może zostać natychmiast oddane do eksploatacji. Brak konieczności nagrzewania, klejenia czy oczekiwania na utwardzanie skraca czas pracy na stanowisku i ogranicza ryzyko błędu instalacyjnego.
