Zestaw do uziemienia i pomiaru głowic kątowych, CPS 302227

Galwaniczne połączenie kabli z głowicami kątowymi CTS i CTKS

Zestaw pomiarowy CPS umożliwia szybkie i bezpieczne nawiązanie galwanicznego połączenia między przewodami kablowymi a głowicami kątowymi typu CTS oraz sprzęgającymi głowicami kątowymi CTKS. Rozwiązanie jest przeznaczone do prac w energetyce, gdzie liczy się pewny dostęp do żył kablowych bez demontażu głowicy. Obsługa jest intuicyjna, a konstrukcja kofera transportowego ułatwia przenoszenie sprzętu na miejsce pomiaru.

Zakres napięć i zastosowania pomiarowe

Zestaw pracuje w klasach napięciowych U0/U od 6/10 kV do 19/33 kV, co obejmuje typowe sieci średniego napięcia. Dzięki temu nadaje się do rutynowych prac eksploatacyjnych oraz diagnostyki awaryjnej. W praktyce wykorzystywany jest do:

• testowania kabli,
• lokalizacji uszkodzeń,
• porównywania faz.

Połączenie jest realizowane optycznie sygnalizowane na urządzeniu pomiarowym, a ocena wyników odbywa się na zewnętrznym przyrządzie testowym. Charakterystyka bezpiecznego i łatwego w obsłudze zestawu pozwala instalatorowi pracować sprawnie w warunkach polowych.

Budowa zestawu i warunki pracy

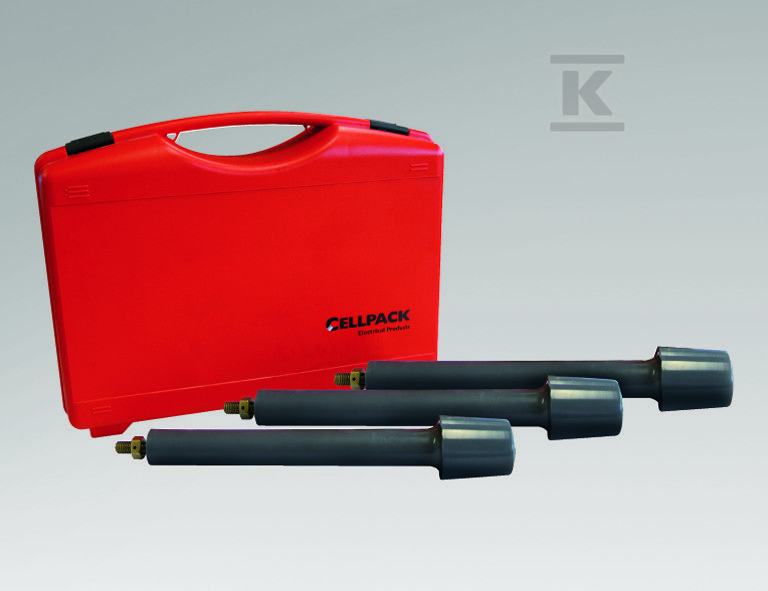

CPS dostarczany jest w formie testowego kofera z kompletem trzech adapterów pomiarowych, materiałem montażowym oraz instrukcją montażu. Kompaktowa obudowa ma wymiary ok. 438 mm długości, 363 mm szerokości i 107 mm wysokości, a masa netto wynosi ok. 3,881 kg, co ułatwia transport jedną osobą. Kofer chroni adaptery i akcesoria podczas przewozu i przechowywania.

Zestaw jest kompatybilny ze wszystkimi głowicami rozłączalnymi w kształcie litery T CTS oraz sprzęgającymi głowicami CTKS. W ofercie dostępny jest dodatkowy zestaw rozszerzający możliwości pomiarowe.

Zgodność i pochodzenie

Urządzenie spełnia wymagania deklaracji zgodności REACH. Przeznaczenie do energetyki oraz prosta logika pracy sprawiają, że zestaw jest wykorzystywany zarówno przez służby utrzymania ruchu, jak i firmy zajmujące się diagnostyką kabli. Galwaniczna kopulacja zapewnia stabilny punkt pomiarowy bez konieczności ingerencji w izolację głowicy, co ogranicza ryzyko uszkodzenia i skraca czas przygotowania stanowiska.
