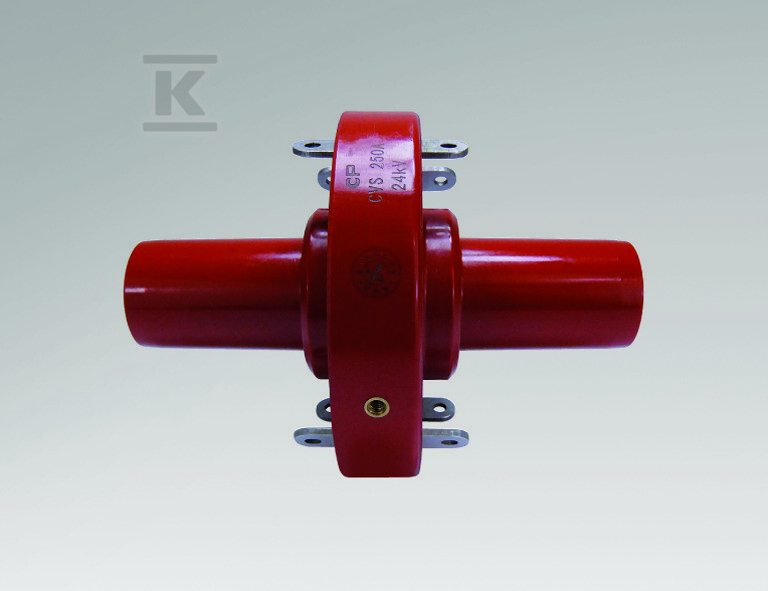

Złącze CVS 24kV 250A 225844

Wtykowe połączenie średniego napięcia 24 kV 250 A do głowic CWS i CGS

Wtykowe złącze symetryczne CVS 24 kV 250 A, oznaczone katalogowo 225844, służy do łączenia dwóch kątowych i/lub prostych głowic konektorowych CWS lub CGS w sieciach średniego napięcia. Rozwiązanie zostało opracowane specjalnie do kabli średniego napięcia o izolacji wytłaczanej. Montaż jest łatwy, pewny i szybki.

Zastosowanie i kompatybilność

Złącze przeznaczone jest do mostkowania dwóch głowic typu CWS i CGS, zarówno prostych jak i kątowych, w jednym układzie. Wymiary obu stożków zewnętrznych odpowiadają systemowi z interfejsem typu A według EN 50180, EN 50181 i DIN 47636, co pozwala na bezpośrednie dopasowanie do głowic Cellplux z tej samej rodziny. Poziom napięcia obejmuje zakres U0/U (Um) 6/10 (12) - 12,7/22 (24) kV, dzięki czemu element sprawdza się w instalacjach 12 kV i 24 kV.

Budowa i parametry elektryczne

Rdzeń rozwiązania stanowi symetryczna budowa wtykowa z kanałem o długości 136 mm, przystosowana do prądu znamionowego 250 A przy napięciu do 24 kV. Głowice konektorowe Cellplux, z którymi współpracuje złącze, posiadają zewnętrzną warstwę ekranującą o grubości 3 mm wykonaną z przewodzącego kauczuku EPDM. Wszystkie modele spełniają wymagania testu wytrzymałości zwarciowej zewnętrznej warstwy ekranującej przy najniższym napięciu 6 kV. Taka ekranizacja ogranicza ryzyko wyładowań powierzchniowych i zapewnia stabilność elektryczną w warunkach pracy sieci średniego napięcia.

Montaż i właściwości użytkowe

Montaż przebiega łatwo, pewnie i szybko, bez skomplikowanych operacji. Symetryczna forma złącza ułatwia orientację podczas łączenia dwóch głowic, a dopasowanie typu A minimalizuje ryzyko błędnego połączenia. Rozwiązanie jest przeznaczone do pracy w stałych instalacjach kablowych, gdzie liczy się powtarzalność i krótki czas realizacji. Dzięki zgodności z normami EN 50180, EN 50181 i DIN 47636 instalator może stosować je w projektach wymagających standardowego interfejsu stożkowego.
