Głowica konektorowa symetryczna na przepust C (630A), zestaw na 3 fazy, z końcówkami śrubowymi, CTS-S 630A 24kV 95-240 347186

Symetryczne złącze kablowe 630 A z interfejsem typu C do sieci średniego napięcia

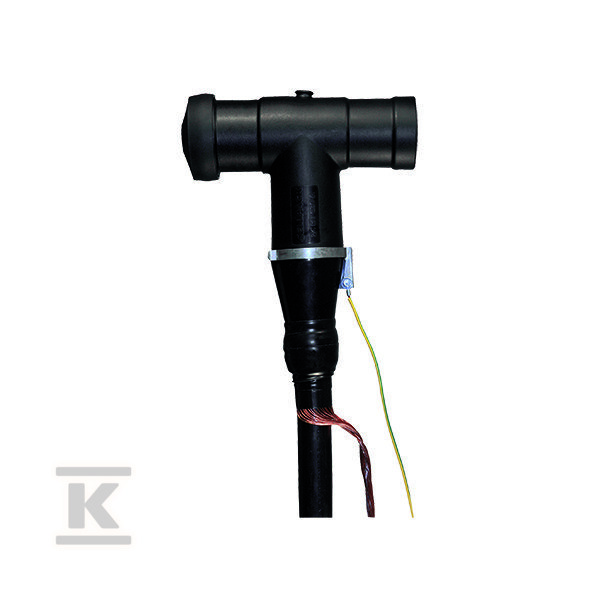

Symetryczne, śrubowe złącze kablowe CTS-S 630 A przeznaczone jest do szybkiego i bezpiecznego łączenia jednowłóknowych kabli izolowanych tworzywem sztucznym z rozdzielnicami i transformatorami wyposażonymi w przepusty typu C. Rozwiązanie pracuje w sieciach do 36 kV i obsługuje zarówno instalacje wewnętrzne, jak i zewnętrzne. Zestaw dostarczany jest na trzy fazy, z wbudowanymi końcówkami śrubowymi do przewodu głównego.

Zastosowanie i kompatybilność z kablami i rozdzielnicami

Złącze współpracuje z kablami unipolarnymi PE, XLPE i EPR z różnymi warstwami półprzewodnikowymi - grafitowanymi, zdejmowalnymi lub zdejmowanymi mechanicznie - oraz z ekranem drucianym lub taśmowym. Interfejs typu C zgodny z EN 50180 i EN 50181 zapewnia dopasowanie do standardowych przepustów urządzeń średniego napięcia. Dzięki integrowanemu zaciskowi śrubowemu możliwe jest podłączenie zarówno miedzi, jak i aluminium bez dodatkowych przejściówek. Zakres przekrojów nominalnych obejmuje 95-240 mm2 przy 24 kV, 120-240 mm2 przy 17,5 kV oraz 150-240 mm2 przy 12 kV, a średnica izolacji żyły po usunięciu zewnętrznej warstwy przewodzącej mieści się w przedziale 22-33,5 mm. W praktyce oznacza to uniwersalne zastosowanie w modernizacjach i nowych inwestycjach, gdzie występują różne typy kabli polimerowych.

Budowa, materiały i bezpieczeństwo użytkowania

Konstrukcja zapewnia ochronę przed dotykiem dzięki zewnętrznej warstwie z przewodzącego EPDM. Wbudowany punkt pomiarowy pojemnościowy umożliwia kontrolę napięcia, a złącze jest przystosowane do współpracy z różnymi czujnikami napięcia w formie stożka. Elementy sterujące polem wykonane z silikonu ograniczają niepożądane koncentracje pola. Montaż jest szybki i bezpieczny, a po założeniu możliwe jest wykonanie próby szczelności powłoki kabla bez demontażu. Produkt przechodzi rutynowe testy: próbę AC, pomiar wyładowań niezupełnych oraz kontrolę radiograficzną. W komplecie znajdują się elementy do uziemienia, materiał montażowy oraz instrukcja. Opcjonalnie dostępny jest zestaw uziemiający EGA dla kabli z ekranem taśmowym.

Parametry elektryczne i warunki pracy

Złącze pracuje w poziomach napięcia U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV, z maksymalną siecią do 36 kV. Prąd znamionowy wynosi 630 A. Wymiary gabarytowe to około 225 mm długości, 85 mm szerokości i 250 mm wysokości. Złącze spełnia wymagania normy prób CENELEC HD 629.1. Przechowywanie jest możliwe w temperaturze od 0 °C do 50 °C, a okres składowania jest nieograniczony. Masa netto zestawu to 7,254 kg, a opakowanie kartonowe ma wymiary 377 mm x 290 mm x 315 mm.
