Flansza 108mm B Press P5230B10800000

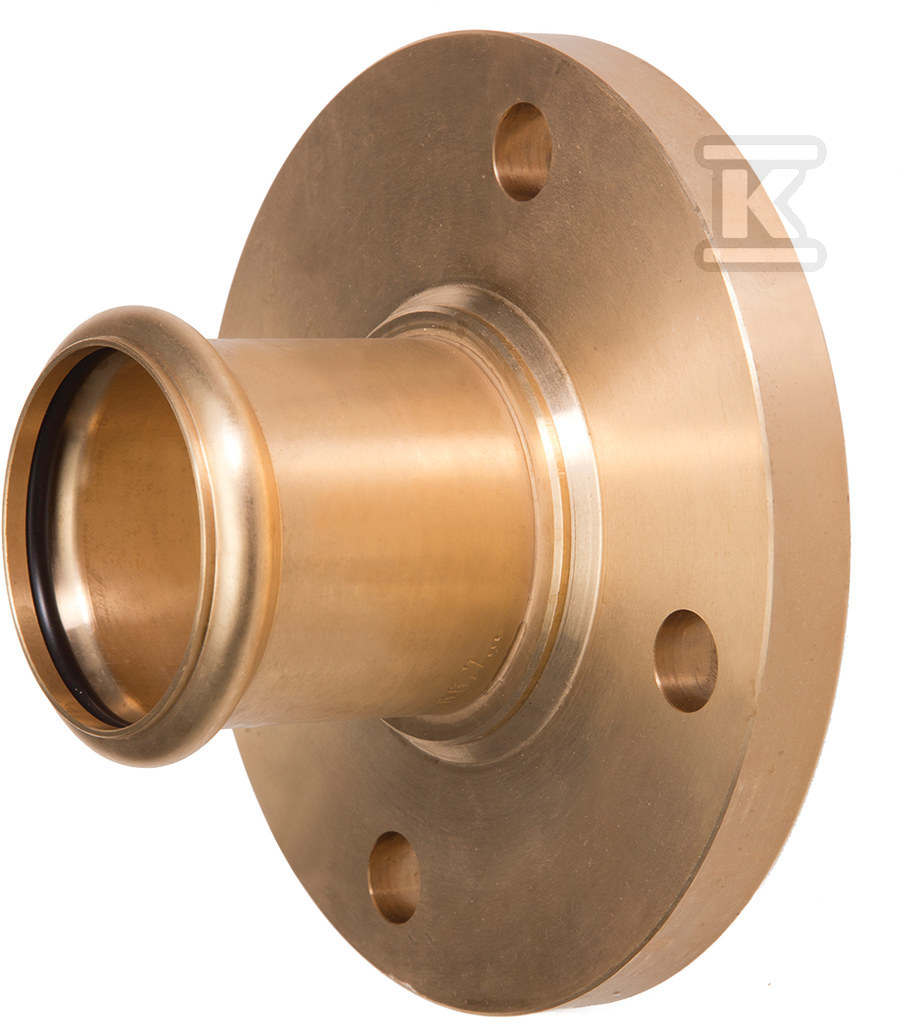

Kołnierz zaprasowywany B Press XL 108 mm do połączeń z kołnierzem PN16

Rozwiązanie do szybkiego i trwałego połączenia instalacji miedzianych z elementami kołnierzowymi bez lutowania i spawania. Kołnierz zaprasowywany w rozmiarze 108 mm łączy mufę zaciskową z kołnierzem płaskim, co pozwala na montaż na rurze o średnicy zewnętrznej 108 mm i bezpośrednie dociśnięcie do armatury, pompy czy wymiennika wyposażonego w kołnierz zgodny z EN 1092-1. Prosta forma ułatwia pozycjonowanie w ciasnych przestrzeniach instalacji wbudowanych.

Budowa i materiały

Fitting wykonany jest z miedzi w części zaciskowej, co zapewnia kompatybilność z rurami miedzianymi wg EN 1057. W zakresie >B< Press XL 64 do 108 mm zastosowano stalowy pierścień zaciskowy o pełnym obwodzie, który równomiernie rozprowadza siłę zacisku i zwiększa wytrzymałość połączenia. Wewnętrzna konstrukcja opiera się na dwóch elementach: pierścieniu zaciskowym i uszczelce. Średnica wewnętrzna obu części jest większa od średnicy rury, co ułatwia wprowadzenie rury i pozwala na wstępne wykrycie nieszczelności przed prasowaniem. Uszczelka zapewnia szczelność po prasowaniu, a brak dodatkowych elementów ogranicza ryzyko błędu montażowego. Kołnierz odpowiada klasie PN16 i normie EN 1092-1, z rozmieszczeniem otworów 8 x 18 mm na średnicy kółka 180 mm i średnicy zewnętrznej 220 mm. Długość zabudowy w części prasowej to ok. 99 mm przy wysokości kołnierza ok. 31 mm.

Zastosowanie i parametry pracy

Przeznaczony do instalacji wodnych i grzewczych, w tym do wody pitnej wg EN 806 oraz instalacji grzewczych wg EN 12828. Maksymalna temperatura pracy to 110 °C, co obejmuje typowe zastosowania ciepłej wody użytkowej i ogrzewania. Połączenie pracuje bez dodatkowych spoiw, bez lutowania ani zapraw do spawania. Zakres >B< Press XL jest kompatybilny z powszechnie dostępnymi narzędziami prasującymi, a montaż nie wymaga lutowania ani spawania. W instalacjach z rurami miedzianymi półtwardymi i miękkimi zapewnia trwałe połączenie mechaniczne, odporne na drgania i zmiany temperatury.

Montaż i zgodność z normami

Montaż przebiega metodą prasowania. Po docięciu i oszlifowaniu rury, element nasuwa się na rurę do widocznej kreski kontrolnej głębokości wciskania, zakłada się pierścień prasujący i wykonuje prasowanie dedykowanym narzędziem. Połączenie jest trwałe i niepodlega demontażowi. Kołnierz >B< Press XL spełnia wymagania EN 1092-1, a system jako całość jest przeznaczony do instalacji wbudowanych. Wersja XL 64 do 108 mm nie posiada funkcji 3-punktowego zabezpieczenia przed niekompletnym prasowaniem dostępnego w mniejszych średnicach, natomiast zapewnia stalowy pierścień zaciskowy dla dodatkowej wytrzymałości. Zalecany jest zachowanie minimalnych odległości między kolejnymi prasowaniami ze względu na odkształcenie profilu rury podczas prasowania.
