Kolano z Łapami 90° (GW) długie 15 x 1/2" 4472L015004000

od 10 szt.89,68 zł
brutto / szt.
na zamówienie
Indeks Onninen:DAT403
Indeks producenta:4472L015004000
EAN:
  • 4011861116607
  • 4011861116621
Opakowania zbiorcze:10 / 50 / 3200 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,1019 m / 0,05 m / 0,0386 m / 0,25 kg
Kod celny:74122000

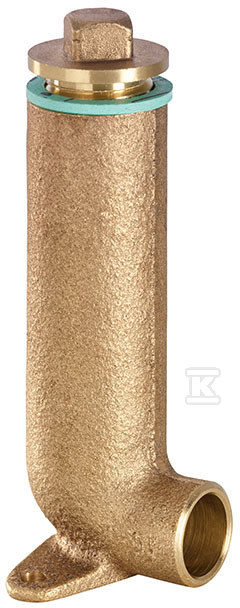

Kolano z Łapami 90° (GW) długie 15 x 1/2" 4472L015004000

Mosiężne kolano przejściowe 90° z łapami do rur miedzianych

Łącznik instalacyjny z mosiądzu CW617N przeznaczony do połączeń rur miedzianych z armaturą lub elementami gwintowanymi. Wykonanie długie 15 x 1/2" z kątem 90° i łapami lutowniczymi umożliwia trwałe połączenie lutowane po stronie miedzianej oraz szybkie dociśnięcie gwintu wewnętrznego G 1/2" po stronie GW. Rozwiązanie typowe dla instalacji wodnych i grzewczych, gdzie wymagane jest przejście z miedzi na gwint cylindryczny.

Materiał i konstrukcja

Korpus wykonany jest z mosiądzu CW617N, stopu powszechnie stosowanego w instalacjach sanitarnych ze względu na odporność na korozję i dobrą lutowalność. Po stronie rury miedzianej znajdują się łapy do lutowania, po stronie gwintowanej króciec z gwintem wewnętrznym G 1/2" wykonanym zgodnie z PN-EN ISO 228-1:2005. Na powierzchni trwale naniesiony jest znak identyfikacyjny „FIT”, co ułatwia kontrolę pochodzenia elementu na etapie montażu i odbioru.

Parametry pracy i zastosowanie

Fitting przeznaczony jest do pracy z rurami miedzianymi lutowanymi stopami o zawartości cyny większej lub równej 95 %. W tych warunkach dopuszczalne ciśnienie robocze wynosi 2,5 MPa w temperaturze 30 °C oraz 2,5 MPa w temperaturze 65 °C, a w temperaturze 110 °C spada do 1,6 MPa. Parametry pozwalają na zastosowanie w instalacjach wody zimnej, ciepłej oraz w instalacjach centralnego ogrzewania. Kąt 90° umożliwia zmianę kierunku przewodu bez dodatkowych kolan, a długie wykonanie daje zapas materiału pod lutowanie i lepszą stabilność połączenia.

Wymiary i montaż

Wymiary elementu w mm to między innymi szerokość B 27 mm, wysokość H1 20 mm, wysokość H2 22 mm, długość lutowania l1 12 mm oraz l2 11 mm, przy średnicy przyłącza miedzianego 15 mm. Gwint wewnętrzny G 1/2" zapewnia kompatybilność z typową armaturą i złączkami gwintowanymi. Montaż polega na osadzeniu rury miedzianej 15 mm w łapach, oczyszczeniu i odtłuszczeniu, a następnie lutowaniu miękkim. Po stronie GW stosuje się uszczelnienie gwintu zgodnie z praktyką instalacyjną. Standardowe pakowanie hurtowe to 300 szt.
