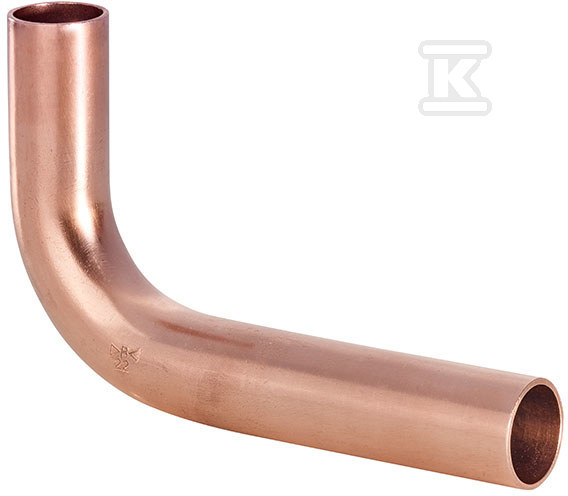

Łuk 90o bezkielichowy 15mm P5030 01500000

Miedziany łącznik press 90° do rur bezkielichowych 15 mm

Łuk 90° nyplowy z serii 5000 przeznaczony jest do połączeń rur miedzianych w systemach instalacyjnych wymagających pewnego, szczelnego i szybkiego montażu. Wykonanie bezkielichowe pozwala na prowadzenie instalacji w ograniczonej przestrzeni, a kąt 90° umożliwia zmianę kierunku przewodu bez dodatkowych elementów. Wymiary robocze to długość całkowita 120 mm i wysokość 70 mm przy średnicy nominalnej 15 mm, co ułatwia zaplanowanie trasy w rozdzielaczach i punktach rozgałęzień.

Konstrukcja i materiały

Korpus łącznika wykonany jest z miedzi Cu-DHP o symbolu materiałowym CW024A zgodnie z PN-EN 12449. Miedź zapewnia dobrą przewodność cieplną, odporność na korozję w wodzie oraz kompatybilność z typowymi rurami instalacyjnymi. Gwinty przyłączeniowe odpowiadają wymaganiom PN-EN 10226-1, czyli ISO 7-1, co gwarantuje prawidłowe połączenie ze szczelnieniem. Odsłonięte przewody wewnętrzne z miedzi nie wymagają w normalnych warunkach eksploatacyjnych dodatkowej ochrony.

Zastosowanie i warunki pracy

Łącznik sprawdza się w instalacjach sanitarnych z wodą do 10 bar i 95°C, w instalacjach grzewczych z wodą do 6 bar i 110°C oraz w instalacjach solarnych i chłodniczych z wodą lub mieszanką woda/glikol 50/50% do 6 bar i 110°C. Dopuszczalne jest zastosowanie w instalacjach sprężonego powietrza bez oleju klasy 1-3 wg ISO 8573-1 do 10 bar i 25°C. W instalacjach przeciwpożarowych, okrętowych i przemysłowych z wodą dopuszczalne parametry to 16 bar i 25°C, przy pH wody w zakresie 6,5 < pH < 9,5 dla zastosowań okrętowych i przemysłowych. Zakresy te wynikają z parametrów materiału i uszczelnienia, a nie z samej geometrii.

Uszczelnienie EPDM i odporność temperaturowa

Jako element uszczelniający zastosowano czarny elastomer EPDM z systemem PI spełniający wymagania PN-EN 549. EPDM to syntetyczny kauczuk etylenowo-propylenowo-dienowy sieciowany nadtlenkowo, charakteryzujący się bardzo dobrą odpornością na warunki atmosferyczne, starzenie, ozon oraz wysoką elastycznością i mrozoodpornością. Odporność na niskie temperatury sięga -50°C, na wysokie do 150°C, a maksymalna temperatura eksploatacji wynosi od -30°C do 110°C. Taki zakres pozwala na pracę zarówno w instalacjach grzewczych i solarnych, jak i w warunkach chłodniczych bez utraty sprężystości uszczelnienia.
