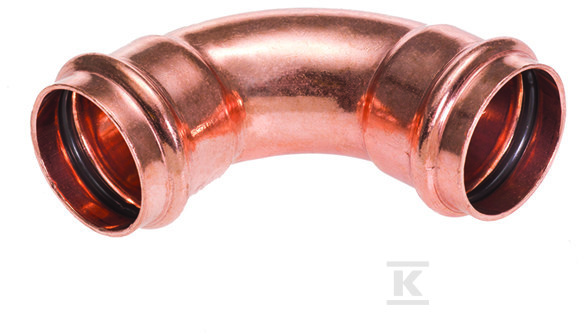

Łuk 90o dwukielichowy Press 15mm P5002L01500000

Miedziany łuk zaprasowywany 90° dwukielichowy 15 mm do instalacji wodnych i grzewczych

Miedziany łuk dwukielichowy z serii >B< Press przeznaczony jest do trwałego łączenia rur miedzianych i ze stali nierdzewnej. Kąt 90° umożliwia zmianę kierunku przewodu bez dodatkowych przejść, a dwa kielichy zaprasowywane zapewniają symetryczne połączenie po obu stronach elementu. Rozmiar 15 mm odpowiada standardowym instalacjom mieszkaniowym i usługowym.

Konstrukcja i materiał

Korpus wykonany jest z miedzi Cu-DHP, numer materiałowy CW024A zgodnie z PN-EN 12449. Materiał zapewnia odporność na korozję w wodzie i trwałość mechaniczną w połączeniach zaprasowywanych. Uszczelnienie realizowane jest przez czarny O-ring EPDM z funkcją PI, który zabezpiecza połączenie przed przeciekami w warunkach pracy instalacji wodnych i grzewczych. Wymiary elementu to ok. 57 mm długości, 28 mm szerokości i 32 mm wysokości, masa brutto ok. 0,04 kg. Kompaktowa budowa ułatwia montaż w ciasnych przestrzeniach rozdzielaczy i podłączeń przy armaturze.

Montaż i kompatybilność

Łączenie odbywa się metodą zaprasowywania szczękami o profilu B, znanym jako profil V. Dla średnic 15 - 54 mm stosowany jest właśnie profil B, co gwarantuje prawidłowe odkształcenie kielicha i szczelność połączenia. Złączka współpracuje z rurami miedzianymi zgodnymi z PN-EN 1057 oraz z rurami ze stali nierdzewnej zgodnie z PN-EN 10312. Gwinty przyłączeniowe w elementach śrubunkowych odpowiadają PN-EN 10226-1, ISO 7-1, a gwinty w połączeniach śrubunkowych bez szczelności na gwincie - PN-EN ISO 228-1. Dzięki temu element pasuje do standardowych praktyk instalacyjnych i narzędzi dostępnych na rynku.

Zastosowanie i warunki pracy

Łuk 90° dwukielichowy znajduje zastosowanie gdzie wymagana jest trwała zmiana kierunku rurociągu. Miedź Cu-DHP zapewnia stabilność w kontakcie z wodą pitną, a uszczelnienie EPDM z funkcją PI. Element przeznaczony jest do montażu ciśnieniowego w systemach zaprasowywanych, gdzie po wykonaniu operacji zaprasowania połączenie jest stałe i nie wymaga konserwacji.

Zgodność i certyfikaty

Produkt wykonany jest zgodnie z aprobatą techniczną AT-15-8600/2016 oraz posiada atest higieniczny, co potwierdza przydatność do instalacji wody przeznaczonej do spożycia. Seria >B< Press objęta jest 25-letnią gwarancją producenta. Oznaczenie producenta P5002L01500000, seria Conex >B< Press, marka CONEX.
