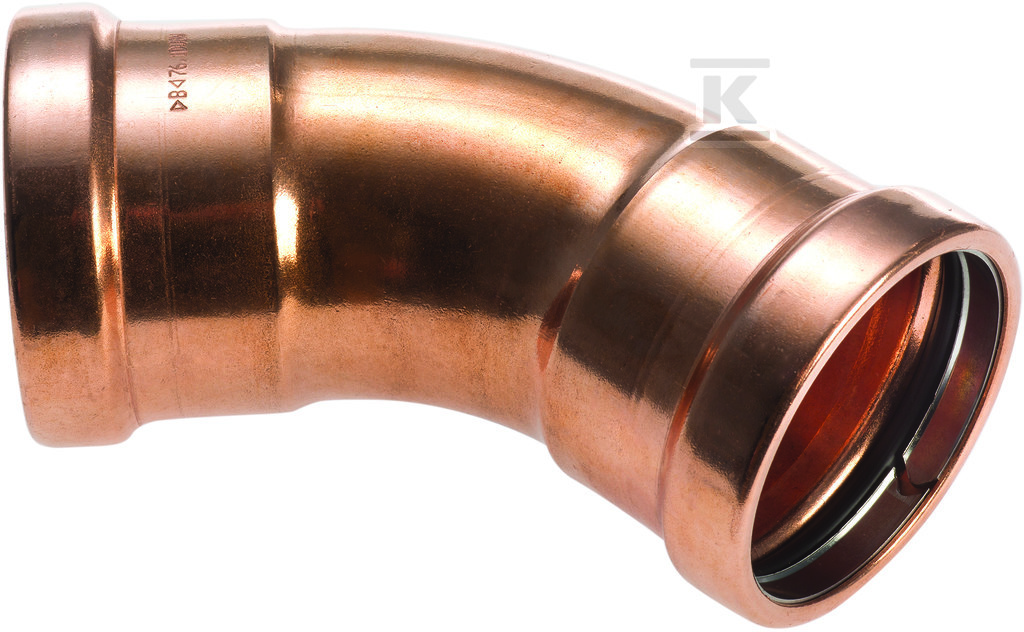

Łuk Dwukielichowy 45° 64mm B Press P5041 06400000

Łuk 45° dwukielichowy do rur miedzianych 64 mm w systemie B Press

Kolanko 45° z dwoma kielichami zaprasowywanymi umożliwia płynne prowadzenie instalacji miedzianej pod kątem 45° bez konieczności stosowania dodatkowych przejść. Oba końce wyposażone są w mufę zaciskową, co pozwala na szybkie i szczelne połączenie z rurą o średnicy zewnętrznej 64 mm po stronie 1 i 2. Rozwiązanie jest przeznaczone do systemów >B< Press serii P5000, czyli uniwersalnego systemu łączenia przez odkształcenie trwałe rur miedzianych twardych, półtwardych i miękkich.

Konstrukcja i materiał

Łącznik wykonany jest z miedzi Cu-DHP o numerze materiałowym CW024A, zgodnie z wymogami normy PN-EN 12449. Miedź ta zapewnia dobrą plastyczność podczas prasowania oraz odporność na korozję w instalacjach wodnych. Seria >B< Press XL obejmuje rozmiary 64, 67, 76, 89 i 108 mm, a omawiany element to wersja 64 mm z dwoma identycznymi kielichami. Budowa dwukielichowa oznacza, że obie strony są przystosowane do tego samego procesu zaprasowywania, co upraszcza montaż w odcinkach prostych i przy zmianie kierunku.

Zastosowanie i warunki pracy

Element sprawdza się w instalacjach z rur miedzianych zgodnych z PN-EN 1057. Typowe zastosowania to:

• instalacje wody pitnej do 10 bar i 95 °C
• instalacje grzewcze z wodą do 6 bar i 110 °C
• instalacje ciepłownicze z wodą do 10 bar i 110 °C
• instalacje solarne z wodą lub mieszanką woda/glikol 50/50%

Dzięki kątowi 45° łuk ogranicza straty hydrauliczne w porównaniu z ostrzejszymi załamaniami i pozwala na estetyczne prowadzenie przewodów w ograniczonej przestrzeni, np. przy podejściach do grzejników, rozdzielaczy i armatury.

Montaż i kompatybilność

Połączenie typu mufa zaciskowa wymaga użycia odpowiedniej zaciskarki do złączek >B< Press. W praktyce do średnic 64-108 mm stosowane są zaciskarki elektromechaniczne przeznaczone do tej klasy elementów. Po prawidłowym docięciu i osadzeniu rury miedzianej 64 mm na kielichach, prasowanie tworzy trwałe połączenie mechaniczne bez lutowania i bez dodatkowych uszczelek. Łącznik współpracuje z rurami miedzianymi twardymi i półtwardymi, a jego geometria dwukielichowa ułatwia symetryczny montaż w obu kierunkach przepływu.

Zgodność i normy

Produkcja zgodna z normą materiałową PN-EN 12449 dla miedzi Cu-DHP CW024A oraz przeznaczenie do rur PN-EN 1057. System >B< Press jest pozycjonowany jako rozwiązanie do wody pitnej, ogrzewania i powietrza, z deklarowaną gwarancją producenta dla serii miedzianych.
