Łuk Jednokielichowy 45° 64mm B Press P5040 06400000

Łuk miedziany zaprasowywany 45° do instalacji wodnych, grzewczych i przemysłowych

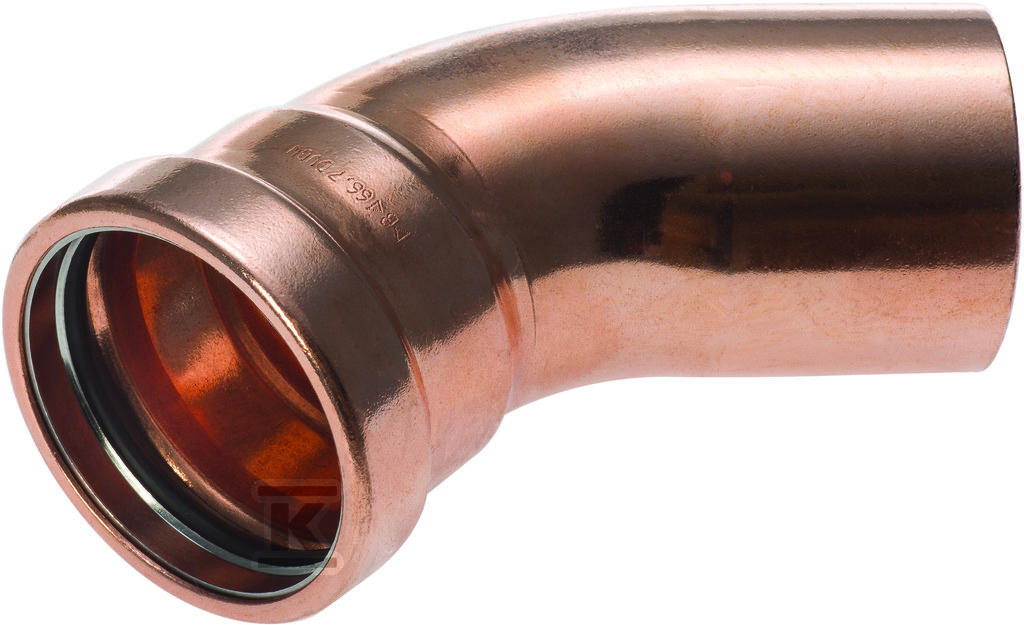

Łuk jednokielichowy 45° 64 mm B Press to miedziany łącznik zaprasowywany z serii >B< Press przeznaczony do trwałych połączeń rur miedzianych w instalacjach sanitarnych, grzewczych, solarnych, chłodniczych oraz przemysłowych. Jedno kielichowe wykonanie z mufą zaciskową na obu końcach umożliwia zmianę kierunku przewodu pod kątem 45° przy zachowaniu pełnej szczelności połączenia po zaprasowaniu. Średnica zewnętrzna rury połączenia to 64 mm na obu stronach, a korpus wykonany jest z miedzi Cu-DHP o symbolu materiałowym CW024A zgodnie z PN-EN 12449.

Konstrukcja i materiały

Korpus łącznika wykonany jest z miedzi Cu-DHP CW024A, odpornej na korozję i przed odcynkowaniem. Uszczelnienie zapewnia czarny elastomer EPDM spełniający wymagania PN-EN 549, stosowany jako o-ring w systemie >B< Press. Elastomer charakteryzuje się bardzo dobrą odpornością na warunki atmosferyczne, starzenie, ozon oraz mrozoodpornością. Zakres odporności materiału uszczelniającego to od -50°C do 150°C, natomiast maksymalna temperatura eksploatacji wynosi od -30°C do 110°C. Gwinty przyłączeniowe, jeśli występują w wersji z gwintem, odpowiadają PN-EN 10226-1 ISO 7-1. Łączniki zaprasowywane >B< Press posiadają aprobatę techniczną ITB oraz atest PZH potwierdzający możliwość stosowania w systemach wody pitnej.

W rozmiarach 64-108 mm konstrukcja XL wymaga montażu za pomocą obejmy zaciskowej. Połączenie wykonuje się poprzez włożenie przygotowanej rury do oporu, założenie obejmy na karb łącznika i zaprasowanie zaciskarką do momentu sygnału dźwiękowego. Dla średnic 12-54 mm seria >B< Press stosuje opatentowany o-ring EPDM z systemem PI Press Indicator, w którym niezaciśnięte połączenie jest wykrywalne przy próbie szczelności w zakresie 0,1 do 6 barów. W rozmiarach XL system PI nie jest stosowany ze względów technicznych.

Zastosowania i warunki pracy

Łącznik przeznaczony jest do pracy z wodą oraz mieszankami woda/glikol do 50/50% i sprężonym powietrzem bez oleju klasy 1-3 wg ISO 8573-1. Dopuszczalne parametry zależą od rodzaju instalacji:

• instalacje sanitarne - woda, 10 bar, 95°C
• instalacje grzewcze - woda, 6 bar, 110°C
• instalacje solarne - woda, woda/glikol 50/50%, 6 bar, 110°C, przy zachowaniu niskich temperatur eksploatacyjnych ? 110°C
• instalacje chłodnicze - woda, woda/glikol 50/50%, 6 bar, 110°C
• instalacje sprężonego powietrza - sprężone powietrze bez oleju, 10 bar, 25°C
• instalacje przeciwpożarowe - woda, 16 bar, 25°C
• instalacje okrętowe i przemysłowe - woda, 16 bar, zakres pH 6,5 < pH < 9,5

Nie należy stosować łącznika z węglowodorami aromatycznymi, alifatycznymi i chlorowanymi, terpentyną, benzyną oraz olejami mineralnymi.

Montaż i bezpieczeństwo

Montaż wymaga dokładnego docięcia rury pod kątem prostym, gratowania i kalibracji oraz oznaczenia głębokości włożenia. Rurę należy włożyć do łącznika do oporu, korzystając z wcześniej wykonanego znaku. Obejmę dobiera się do średnicy, otwiera przez wciśnięcie sworznia na sprężynie, układa na złączu tak, aby rowek obejmy znajdował się na karbie łącznika, a następnie zamyka i zaprasowuje. Minimalne odległości między łącznikami oraz od ściany i naroża należy zachować ze względu na odkształcenie profilu rury podczas zaprasowywania. Połączenie po wykonaniu jest trwałe, odporne na wibracje i nie wymaga konserwacji w normalnych warunkach eksploatacji.
