Łuk dwukielichowy 2.1/8" K5002017000000

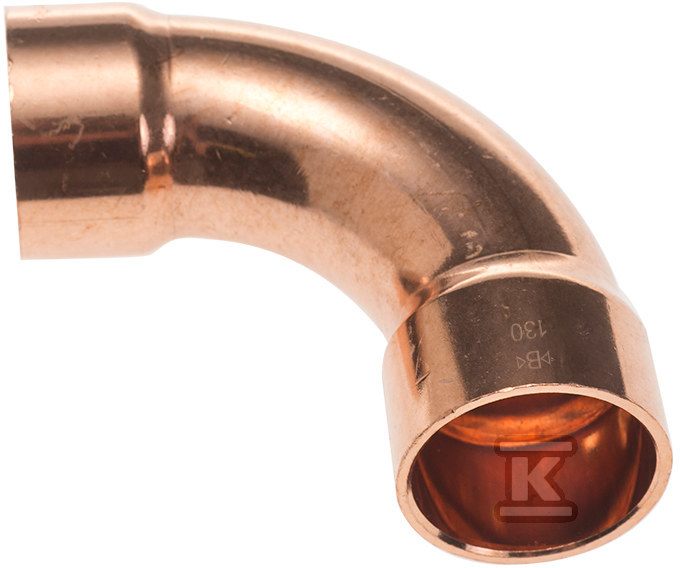

Łuk dwukielichowy 90° K65 2 1/8" do wysokociśnieniowych instalacji chłodniczych

Łuk dwukielichowy 90° z obu stron kielichowych w rozmiarze 2 1/8" jest elementem systemu K65 przeznaczonym do instalacji chłodniczych i klimatyzacyjnych pracujących przy wysokim ciśnieniu, w tym z czynnikiem CO2 R-744. Wykonany z wysokowytrzymałego stopu miedziowo-żelaznego zapewnia trwałe połączenie rur bez konieczności stosowania dodatkowych elementów uziemiających, a jego geometria pozwala na płynne prowadzenie przewodu przy zachowaniu kompaktowych wymiarów montażowych. Długość całkowita L1 wynosi 134 mm, a wymiar Z1 to 108 mm, co ułatwia zaplanowanie trasy rurociągu w ograniczonej przestrzeni.

Materiał i właściwości mechaniczne

Podstawą łącznika jest stop K65, EN CuFe2P CW107C, UNS C19400. Materiał ten łączy właściwości zbliżone do miedzi w obróbce z podwyższoną wytrzymałością mechaniczną, co pozwala na zastosowanie cieńszych ścianek przy zachowaniu ciśnienia roboczego do 130 bar w temperaturze 150 °C. Stop jest odporny na korozję naprężeniową i wykazuje wysoką odporność na naturalną korozję atmosferyczną, a także w wodzie przemysłowej, roztworach wodnych i alkalicznych, parze wodnej oraz neutralnych roztworach solnych.

Charakterystyczną cechą K65 jest lekka magnetyczność, dzięki której element łatwo odróżnić od standardowej miedzi przy pomocy magnesu, nawet po montażu. Powierzchnia łącznika jest oznaczona znakiem producenta, marką K65 oraz wartością ciśnienia nominalnego, co wspiera identyfikację na etapie instalacji i późniejszej obsługi. Ciągłość elektryczna jest zachowana bez dodatkowych taśm uziemiających.

Zastosowanie i warunki pracy

Łącznik przeznaczony jest do systemów chłodniczych i klimatyzacyjnych, szczególnie do instalacji CO2 w wysokim ciśnieniu. Maksymalne ciśnienie robocze wynosi 130 bar / 13000 kPa / 1885 psi przy 150 °C, a zakres temperatur pracy obejmuje od -196 °C do 150 °C. Ciśnienie rozerwania jest większe niż trzykrotność ciśnienia roboczego, co daje zapas bezpieczeństwa przy testach szczelności i pracy awaryjnej.

Element nie jest przeznaczony do wody pitnej, amoniaku R-717 ani acetylenu. W instalacjach innych niż CO2 zaleca się konsultację z działem technicznym producenta. Dzięki wysokiej wytrzymałości materiałowej system K65 pozwala na ekonomiczne wykonanie instalacji przy zachowaniu wymagań normowych dla wysokiego ciśnienia.

Montaż, zgodność i jakość

Wewnętrzne średnice i tolerancje łącznika są zgodne z PN-EN 1254-1 i PN-EN 1254-5, a element nadaje się do lutowania kapilarnego zgodnie z PN-EN 14276-1. Łączenie odbywa się z rurami CuFe EN CuFe2P CW107C, UNS C19400 o wymiarach zewnętrznych i tolerancjach zgodnych z PN-EN 12449, PN-EN 12735-1 i ASTM B280. Lutowanie bez topnika jest możliwe przy użyciu lutów CuP279, CuP281 i CuP284, a prawidłowe włożenie rury kontroluje się znakiem głębokości włożenia.

Łączniki K65 są rozpoznawane i wymienione w UL 207, a rury K65 posiadają certyfikację UL 207. Produkcja odbywa się w Europie w zakładach certyfikowanych ISO 9001, a systemy są regularnie audytowane zgodnie z dyrektywą o urządzeniach ciśnieniowych 2014/68/UE. Spełnienie wymagań czystości EN 12735-1 oraz zgodność z VdTÜV 567 i AD 2000 W0 zapewnia powtarzalność jakości i bezpieczeństwo eksploatacji w instalacjach przemysłowych i komercyjnych.
