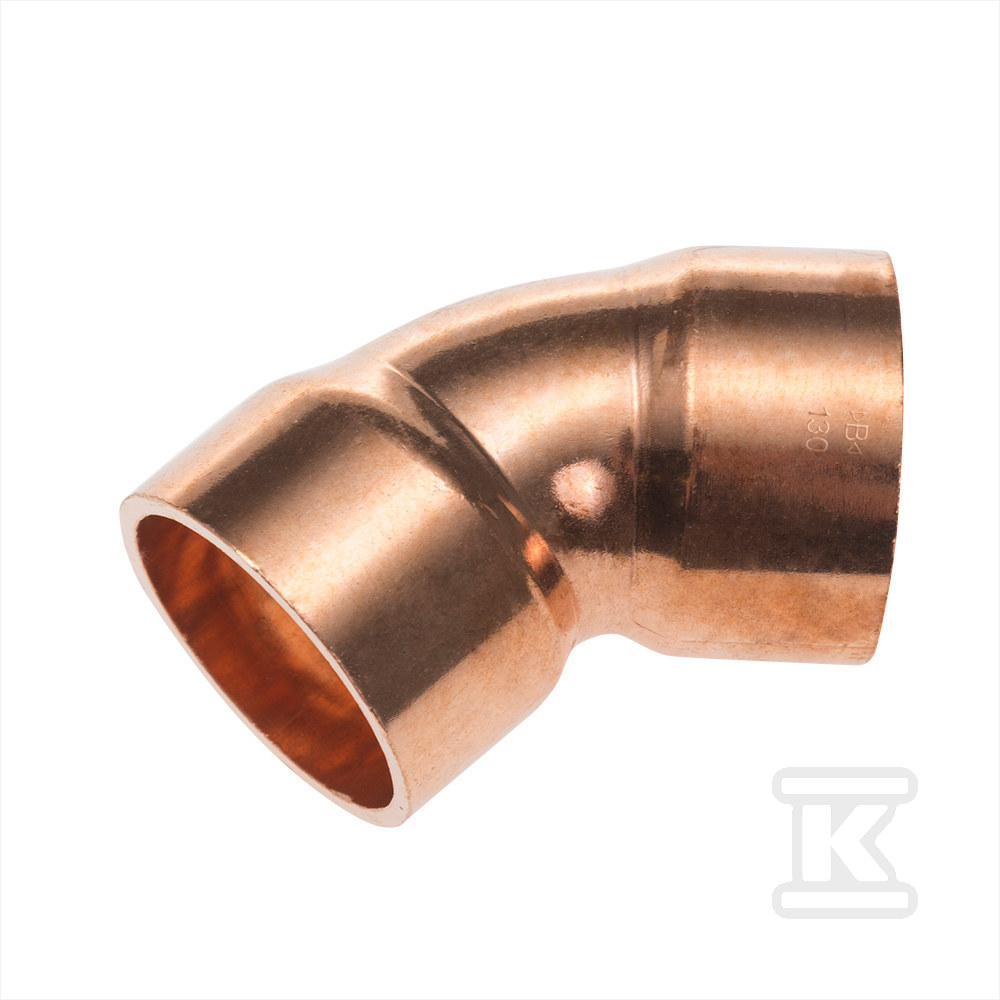

Łuk dwukielichowy 45o 3/8" K5041003000000

Łuk 45° dwukielichowy K65 3/8" do instalacji wysokociśnieniowych

Łuk 45° dwukielichowy K65 to element przewidziany do prowadzenia rur chłodniczych pod kątem 45° w systemach pracujących przy wysokim ciśnieniu. Wykonanie dwukielichowe pozwala na bezpośrednie wlutowanie dwóch odcinków rury bez dodatkowych muf, co skraca trasę i ogranicza liczbę połączeń. Rozmiar 3/8" odpowiada standardowym wymiarom rur stosowanych w instalacjach CO2 w chłodnictwie handlowym i klimatyzacji.

Materiał, wytrzymałość i trwałość

Fitting wykonany jest ze stopu K65, EN CuFe2P CW107C, UNS C19400. Materiał łączy wysoką wytrzymałość mechaniczną z dobrą obrabialnością zbliżoną do miedzi. Dzięki temu ścianki mogą być cieńsze niż w klasycznych miedzianych rozwiązaniach przy zachowaniu nośności na ciśnienie.

Maksymalne ciśnienie robocze wynosi 130 bar przy 150 °C, a zakres pracy ciągłej wg UL to -40 °C do 121 °C, z możliwością krótkotrwałej pracy do 150 °C. Ciśnienie rozrywające jest większe niż trzykrotność ciśnienia roboczego i nieprawidłowego. Złącza są rozpoznawane i wymienione przez UL 207, raport SA44668, z aprobatą do instalacji polowych i fabrycznych. Przy profesjonalnym montażu producent deklaruje 25-letnią gwarancję.

Stop jest odporny na korozję naprężeniową i wykazuje wysoką odporność na korozję atmosferyczną, w wodzie przemysłowej, roztworach alkalicznych, parze wodnej, nieutleniających kwasach i neutralnych roztworach solankowych. W praktyce oznacza to stabilną pracę w wilgotnych pomieszczeniach technicznych i w obecności czynników chłodniczych.

Identyfikacja jest prosta nawet po montażu. Powierzchnia jest oznaczona oznaczeniem K65 oraz wartością ciśnienia 130 bar. Materiał jest lekko magnetyczny, więc silny magnes pozwala odróżnić go od tradycyjnej miedzi. Wewnętrzne wymiary i tolerancje kielichów spełniają EN 1254-1 i EN 1254-5, a połączenie jest przeznaczone do lutowania kapilarnego wg EN 14276-1.

Montaż i kompatybilność

K65 lutuje się podobnie jak miedź, bez konieczności stosowania drogiego sprzętu TIG wymaganego przy stali nierdzewnej. Do łączenia z rurami K65 zaleca się lutowanie bez topnika przy użyciu stopów CuP, a w przypadku łączenia z brązem stosowanie srebrzących stopów z odpowiednim topnikiem. Podczas lutowania zaleca się przepuszczanie gazu obojętnego, np. azotu bez tlenu, aby zapobiec powstawaniu tlenków wewnątrz rury.

Fitting jest kompatybilny z rurami K65 o wymiarach zewnętrznych i tolerancjach zgodnych z EN 12449, EN 12735-1 i ASTM B280. Dla rozmiaru 3/8" długość elementu wynosi 16 mm, a głębokość wciskania rury to 9 mm, co ułatwia prawidłowe osadzenie i kontrolę głębokości lutowania.

Zastosowanie i ograniczenia

System K65 został opracowany z myślą o chłodnictwie z CO2 R-744, w szczególności w supermarketach i instalacjach komercyjnych o wysokim ciśnieniu roboczym. Nadaje się również do innych mediów technicznych po uzgodnieniu z producentem, np. gazów technicznych, hydrauliki i pneumatiki.

Nie stosować z amoniakiem R-717 ani acetylenem. Złącza nie posiadają aprobaty do wody pitnej ani do instalacji gazów medycznych. Czystość wewnętrzna spełnia wymagania EN 12735-1, co jest istotne w obiegach chłodniczych, ale nie upoważnia do kontaktu z wodą przeznaczoną do spożycia.

Dzięki połączeniu wysokiej wytrzymałości, czytelnej identyfikacji i sprawdzonej techniki lutowania element sprawdza się zarówno w rękach instalatora, jak i w eksploatacji końcowej użytkownika.
