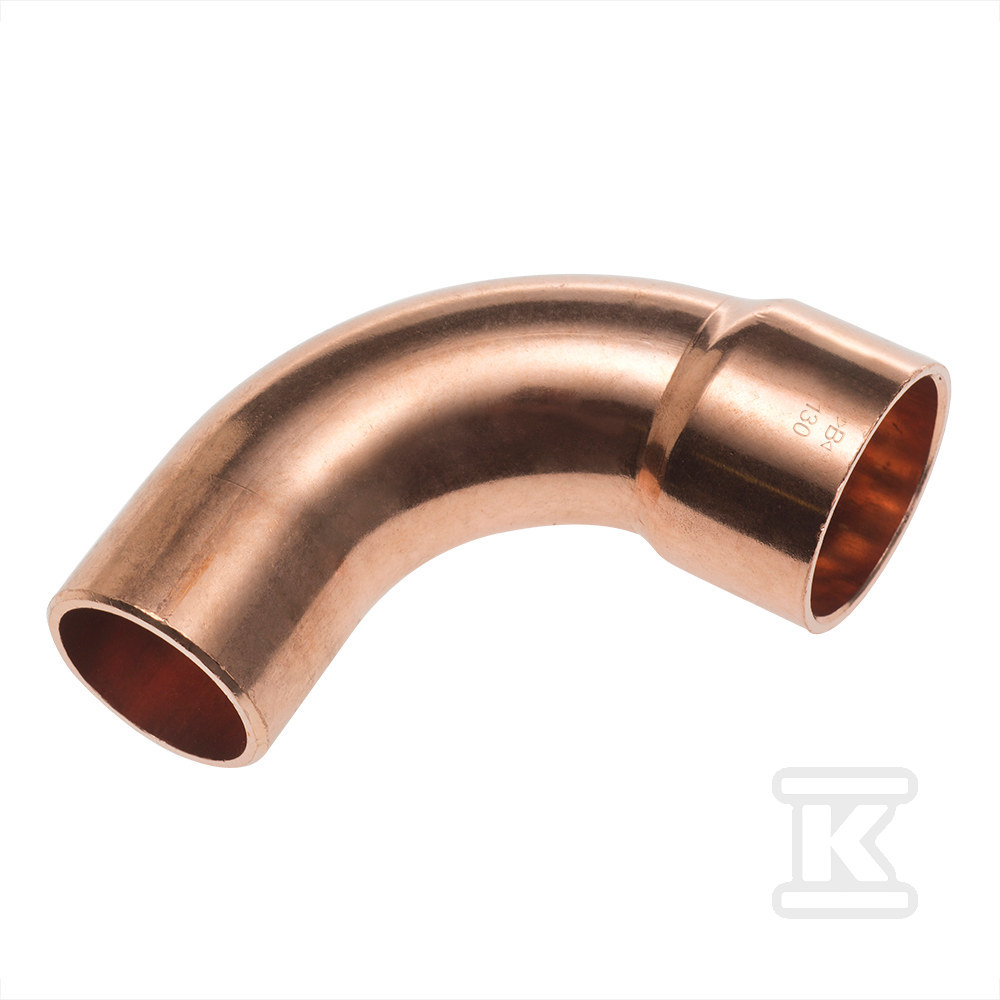

Łuk jednokielichowy 2.1/8" K5001017000000

od 10 szt.601,54 zł
brutto / szt.
na zamówienie
Indeks Onninen:DAU049
Indeks producenta:K5001017000000
EAN:
  • 5054826171081
Opakowania zbiorcze:10 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,16 m / 0,098 m / 0,06 m / 0,946 kg / 0,001 m3
Kod celny:74121000

Łuk jednokielichowy 2.1/8" K5001017000000

Łączenie rur miedzianych 2 1/8" pod kątem 90° w systemach K65

Łuk jednokielichowy 90° o średnicy 2 1/8" przeznaczony jest do trwałego połączenia rur miedzianych. Wykonanie w technologii K65 zapewnia zgodność z wymaganiami lutowania kapilarnego. Kształt jednokielichowy umożliwia wprowadzenie rurki w głąb elementu z jednej strony, co upraszcza prowadzenie przewodów w ograniczonej przestrzeni.

Konstrukcja i materiał

Element wykonany jest z miedzi fosforowej w systemie K65, EN CuFe2P CW107C, UNS C19400. Materiał ten łączy dobrą plastyczność z odpornością na korozję i wysoką przewodność cieplną. Wewnętrzne średnice i tolerancje wykonane są zgodnie z PN-EN 1254-1 i PN-EN 1254-5, a rury współpracujące z łącznikiem spełniają PN-EN 12735-1 oraz ASTM B280.

Stan materiału zależy od średnicy. Dla średnic ? 5/8" zastosowano obróbkę cieplną R300, dla średnic < 5/8" materiał jest ciągniony R420. Końce rur w systemie K65 są fabrycznie zaślepione zieloną zatyczką, co chroni powierzchnię przed zanieczyszczeniami do momentu montażu. Oznaczenie producenta K65 oraz wartość ciśnienia 130 bar naniesione na korpus ułatwiają identyfikację na budowie.

Wymiary geometryczne katalogowe dla kodu K5001017000000 to L1 134, L2 134, Z1 108, Z2 106. Kształt 90° zapewnia zwrot przewodu pod kątem prostym przy zachowaniu ciągłości przepływu.

Parametry pracy, certyfikacja i oznaczenia

Łączniki K65 są certyfikowane przez UL przy maksymalnym ciśnieniu roboczym 130 bar. Rury systemu posiadają element numer pliku SA44215, a łączniki element numer pliku SA44293 w ramach UL 207. Certyfikacja potwierdza przydatność do zastosowań wymagających dokumentacji zgodności.

Zakres ciśnień dla rur w systemie K65 obejmuje 80 bar do 130 bar. Maksymalne ciśnienie pracy łącznika wynosi 130 bar / 13000 kPa / 1885 psi przy 150 °C. Parametr ten pozwala na zastosowanie w instalacjach o podwyższonym ciśnieniu roboczym bez konieczności zmiany technologii łączenia.

Elementy są odpowiednie do lutowania kapilarnego zgodnie z PN-EN. Zgodność z normami PN-EN 1254-1, PN-EN 1254-5 oraz PN-EN 12735-1 zapewnia powtarzalność połączeń i kompatybilność z rurami K65.

Montaż i zastosowanie w instalacjach

Jednokielichowe wykonanie ułatwia montaż w miejscach o ograniczonym dostępie, ponieważ wprowadzenie rurki odbywa się tylko z jednej strony.

Połączenie wykonuje się metodą lutowania kapilarnego, zgodnie z PN-EN. Czysta powierzchnia miedzi fosforowej oraz tolerancje zgodne z normą sprzyjają równomiernemu rozprowadzeniu spoiwa i uzyskaniu szczelnego złącza. Oznaczenie ciśnienia 130 bar na korpusie pozwala instalatorowi szybko zweryfikować klasę elementu przed lutowaniem.
