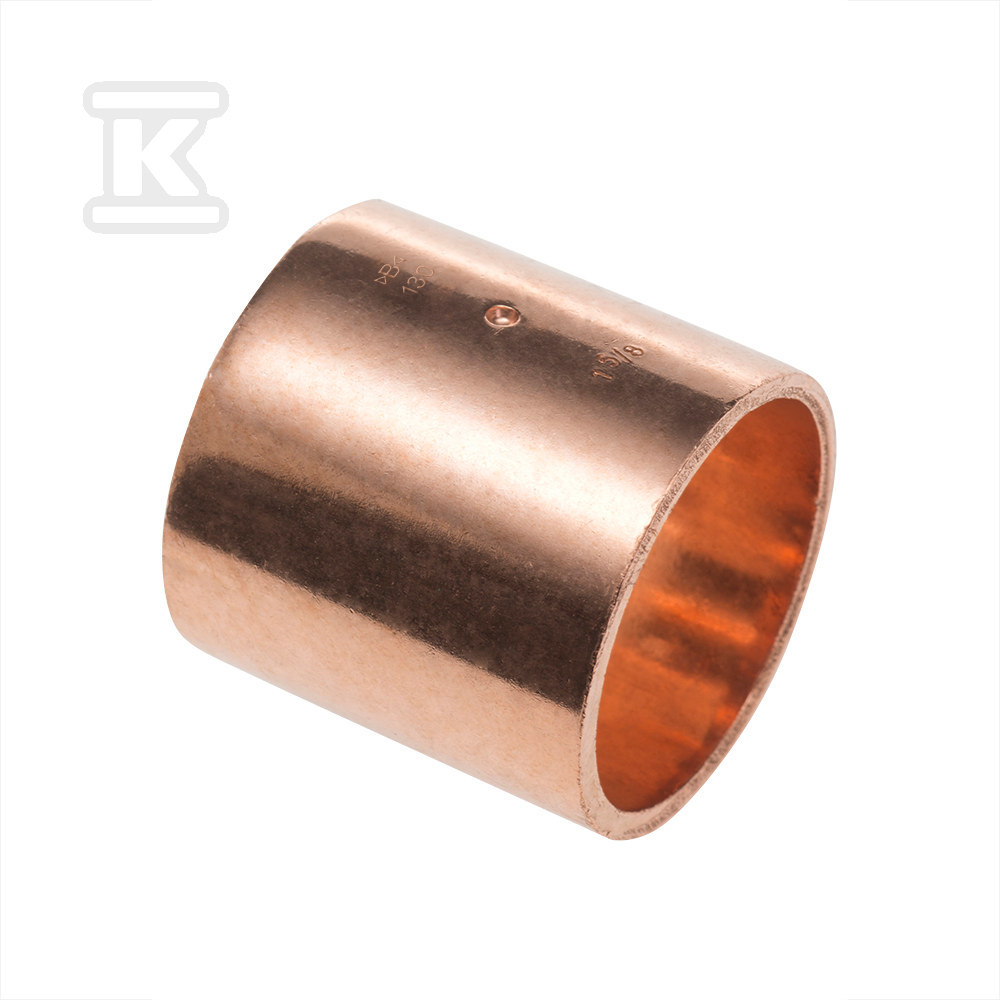

Mufa 2.1/8 K5270017000000

Mufa lutownicza K65 2 1/8" do instalacji CO2 i wysokociśnieniowych systemów chłodniczych

Mufa K5270 w rozmiarze 2 1/8" jest elementem systemu K65 przeznaczonym do łączenia rur w instalacjach chłodniczych i klimatyzacyjnych pracujących przy wysokich ciśnieniach. Przeznaczona jest do pracy z rurami K65 EN CuFe2P CW107C UNS C19400 i tworzy z nimi trwałe połączenie lutowane twarde. Dzięki wysokiej wytrzymałości mechanicznej pozwala na stosowanie cieńszych ścianek rur przy zachowaniu wymaganej szczelności i bezpieczeństwa.

Budowa i materiał

Fitting wykonany jest ze stopu miedzi z żelazem K65, EN CuFe2P CW107C, UNS C19400. Skład obejmuje Fe 2,10-2,60 %, Zn 0,05-0,20 %, P 0,015-0,15 %, Pb max. 0,03 %, Cu reszta. Materiał jest odporny na korozję naprężeniową i wykazuje dobrą odporność w atmosferze naturalnej i przemysłowej, w wodzie przemysłowej, roztworach wodnych i alkalicznych, parze wodnej, nieutleniających kwasach oraz obojętnych roztworach soli. Stop jest nieznacznie magnetyczny, co ułatwia odróżnienie go od tradycyjnej miedzi silnym magnesem, nawet po montażu. Każdy element jest oznaczony znakiem producenta, oznaczeniem K65 oraz klasą ciśnienia, co zapewnia łatwą identyfikację na etapie instalacji i późniejszej obsługi. Długość mufy wynosi 56 mm, a wymiar montażowy Z to 4 mm.

Zastosowanie i warunki pracy

Mufa przeznaczona jest do systemów wysokociśnieniowych, w szczególności do układów z czynnikiem CO2 R-744. Maksymalne ciśnienie robocze dla łączników K65 to 130 bar przy 150 °C. Znamionowa temperatura pracy ciągłej wg UL to -40 °C do 121 °C, a maksymalna temperatura pracy to -196 °C do 150 °C. W połączeniu z rurami K65 zapewnia wytrzymałość na próbę rozrywającą >3 x maksymalne ciśnienie robocze, co w praktyce oznacza 390 bar wg EN 378-2. Łącznik współpracuje z rurami o wymiarach zewnętrznych i tolerancjach zgodnych z EN 12449, EN 12735-1 i ASTM B280. Wnętrze i tolerancje mufy spełniają wymagania EN 1254-1 i EN 1254-5, a połączenie jest odpowiednie do lutowania kapilarnego wg EN 14276-1.

Montaż i identyfikacja

Połączenie rur z mufą K65 wykonuje się przez lutowanie twarde, podobnie jak w przypadku miedzi. Stop K65 ma doskonałe właściwości obróbki, a lutowanie można prowadzić bez konieczności stosowania specjalistycznego sprzętu do spawania stali nierdzewnej. Zalecane jest pełne wsunięcie rury do gniazda z zachowaniem głębokości wciskania, nagrzewanie równomierne do koloru wiśniowego i chłodzenie bez poruszania elementami. Połączenie jest czyste, zgodne z wymaganiami czystości EN 12735-1, co ma znaczenie w instalacjach chłodniczych. Oznaczenie K65 i ciśnienia na powierzchni elementu pozostaje czytelne po instalacji, a lekka magnetyczność ułatwia kontrolę w terenie.

Zgodność i certyfikaty

Łączniki K65 są rozpoznawane przez UL, a rury K65. Produkcja odbywa się w zakładach posiadających certyfikat ISO 9001, a system K65 jest weryfikowany zgodnie z arkuszem materiałowym VdTÜV 567 oraz AD 2000-datasheet W 0:2016-05. System produkcji jest certyfikowany wg Dyrektywy o Wyrobach Ciśnieniowych przez TÜV Süd. Przy profesjonalnym montażu i utrzymaniu zgodnie z instrukcją, łączniki K65 objęte są 25-letnią gwarancją producenta na wady materiałowe wynikające z błędów produkcji.
