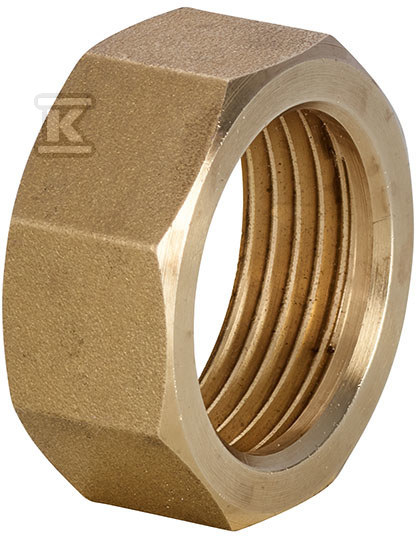

Nakrętka śrubunku GW 3/4" 4374 006000000

Połączenia śrubunkowe w instalacjach gazowych, wodnych i solarnych

Mosiężna nakrętka śrubunkowa GW 3/4" przeznaczona jest do kompletowania połączeń śrubunkowych w instalacjach, w których wymagana jest szczelność przy zmiennych temperaturach i podwyższonym ciśnieniu. Wykonana z rotgussu, czyli czerwonego mosiądzu, zapewnia odporność na korozję i dobrą współpracę z uszczelkami stosowanymi w armaturze śrubunkowej. Rozmiar gwintu 3/4" pozwala na szybkie łączenie elementów w instalacjach grzewczych, wodnych, gazowych oraz w układach solarnych i chłodzenia wodnego.

Zastosowanie i warunki pracy

Nakrętka sprawdza się w instalacjach gazu, ciepłej i zimnej wody, ogrzewania, wodnych instalacji klimatyzacji, a także w solarnych i wysokotemperaturowych obiegach. Zakres temperatur pracy od -20°C do 110°C pokrywa typowe warunki eksploatacji w instalacjach sanitarnych i grzewczych, w tym okresy mrozowe oraz pracę z gorącą wodą użytkową. Maksymalne ciśnienie robocze wynosi 79 bar, co w przeliczeniu daje 7900 kPa, czyli 1145 PSI, i zapewnia zapas bezpieczeństwa przy chwilowych wzrostach ciśnienia w sieci. Takie parametry czynią ją odpowiednią zarówno dla instalatora montującego rozprowadzenie w budynku, jak i dla użytkownika końcowego oczekującego stabilnego połączenia bez konieczności częstego dokręcania.

W praktyce nakrętka pracuje w zestawach z elementami śrubunku GW, gdzie jej rolą jest dociśnięcie tulei i uszczelki do gniazda. Dzięki temu połączenie pozostaje demontowalne, co ułatwia serwis i ewentualną wymianę fragmentów instalacji bez cięcia rur. Opakowanie zbiorcze zawiera 25 sztuk, co jest wygodne przy realizacji większych instalacji i pozwala utrzymać spójność partii materiałowej na placu budowy.

Budowa materiałowa i wymiary

Podstawą trwałości jest materiał rotguss, czyli mosiądz czerwony o wysokiej odporności na korozję wodną i działanie czynników występujących w instalacjach grzewczych i gazowych. Taki wybór materiału przekłada się na zachowanie właściwości mechanicznych w długim okresie i ogranicza ryzyko odkształceń przy dociśnięciu. Powierzchnia gwintu GW 3/4" jest precyzyjnie wykonana, co ułatwia nakręcanie bez zacięć i zapewnia równomierny rozkład siły docisku.

Wymiary użytkowe nakrętki to klucz 30 mm, co pozwala na wygodną pracę standardowym kluczem płaskim lub oczkowym. Średnica nominalna d wynosi 22 mm, a wysokość elementu a to 14 mm. Dodatkowe wymiary konstrukcyjne podawane w dokumentacji to c 14 mm oraz f 22 mm, co ułatwia weryfikację kompatybilności z elementami śrubunku i kontrolę luzów montażowych. Kompaktowa budowa nie zwiększa gabarytów połączenia, a jednocześnie zapewnia wystarczającą powierzchnię oporową dla uszczelnienia.

Montaż i kompatybilność

Nakrętka przeznaczona jest do pracy w technice lutowania kapilarnego, typowej dla miedzianych systemów. W praktyce instalator nakłada nakrętkę na element śrubunku po przygotowaniu rurki i lutowaniu, a następnie dokręca ją z odpowiednim momentem, uzyskując szczelne połączenie bez dodatkowych uszczelniaczy na gwincie. Dzięki temu montaż przebiega szybko i powtarzalnie, a demontaż w przyszłości nie wymaga niszczenia elementów.

Kompatybilność z instalacjami gazowymi, wodnymi, grzewczymi i solarnymi wynika zarówno z materiału, jak i z zakresu temperatur i ciśnień. Nakrętka współpracuje z elementami śrubunku GW z uszczelką oraz ze stożkiem, tworząc kompletne połączenie w systemach miedzianych. Dla instalatora oznacza to mniejszą liczbę referencji na budowie, a dla użytkownika końcowego - pewność, że połączenie zachowa szczelność w całym deklarowanym zakresie pracy.
