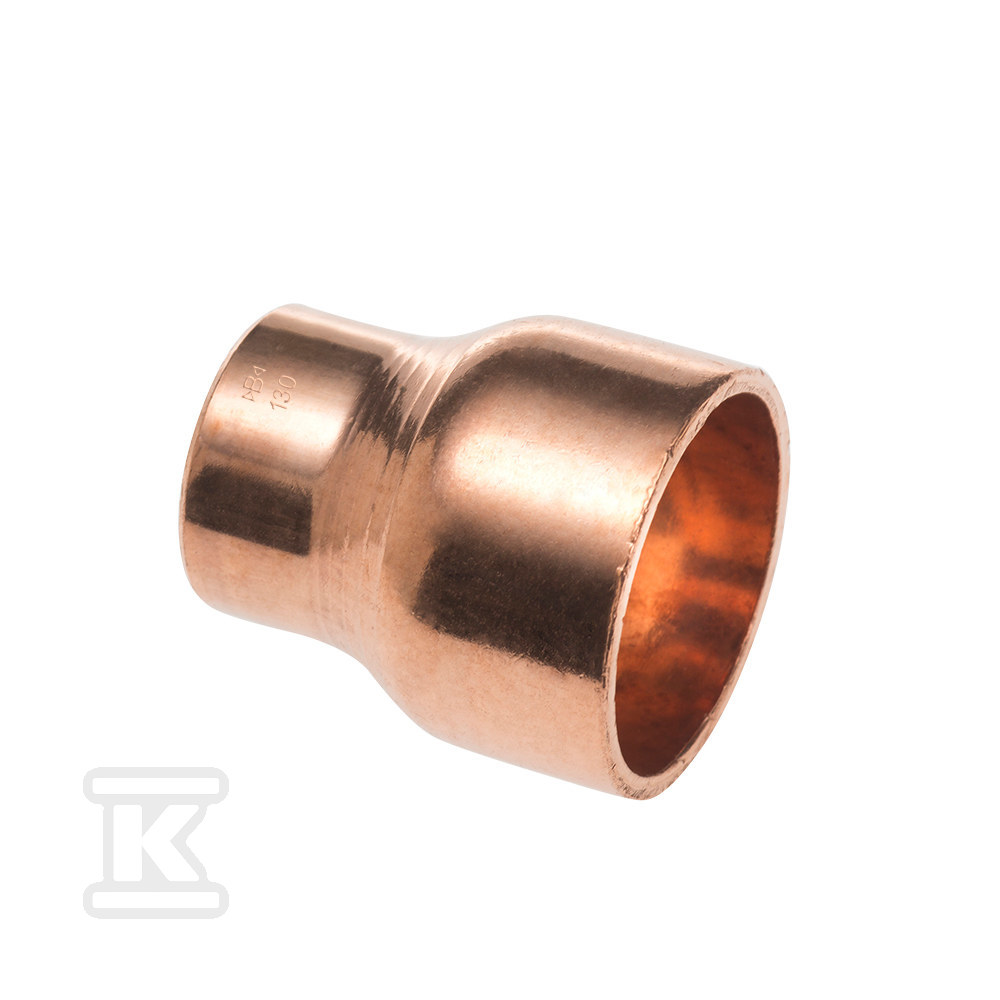

Redukcja Mufowa 3/4 x 5/8" K5240006005000

Połączenie redukcyjne do instalacji wysokociśnieniowych K65

Przejście z rury 3/4" na 5/8" w systemie K65 realizuje mufowa redukcja typu K5240, oznaczona jako 3/4" x 5/8". Element pozwala na zmianę średnicy w instalacji bez dodatkowych przejściówek, zachowując ciągłość przepływu i szczelność połączenia w obwodach pracujących do 120 bar. Rozwiązanie jest częścią rodziny złączek >B< K65 120 bar, przeznaczonych do rur K65 o cienkich ściankach, które dzięki mniejszej masie ułatwiają montaż, w tym na stropach i w trudno dostępnych miejscach.

Kompatybilność i zastosowanie

Redukcja mufowa współpracuje z rurami K65 120 bar / 1740 psi oraz z pozostałymi złączkami systemu K65. Przystosowana jest do pracy z rurami o średnicach 3/4" i 5/8", co pozwala na łączenie odcinków o różnej średnicy w instalacjach wysokociśnieniowych.

• umożliwia redukcję średnicy w jednym elemencie
• pasuje do rur o tolerancjach wymiarowych EN 12735-1 i ASTM B280
• przeznaczona do systemu z maksymalnym ciśnieniem 120 bar / 1740 psi

Parametry pracy i bezpieczeństwo

Złącze pracuje w zakresie systemu K65, którego maksymalne ciśnienie robocze wynosi 120 bar / 1740 psi przy maksymalnej temperaturze 150 °C / 300 °F. Parametry te odnoszą się do całego systemu rur i złączek, co zapewnia przewidywalną pracę w instalacjach wysokociśnieniowych.

• certyfikacja materiału rur według arkusza materiałowego 567
• zgodność z normą UL 207
• stabilność wymiarowa wynikająca z tolerancji EN 12735-1 i ASTM B280 stosowanych dla rur systemu

Montaż i wykonanie

Konstrukcja mufowa zapewnia szybkie i pewne połączenie rur o różnych średnicach. System K65 wykorzystuje rury K65, dostarczane z zatyczkami na końcach i pakowane w wiązki, co ułatwia transport i organizację na budowie. Rury o średnicach ? 5/8" są w stanie R300 po obróbce cieplnej, a rury < 5/8" w stanie R420 walcowanym na zimno, co przekłada się na odpowiednią plastyczność przy gięciu i stabilność połączenia.

• złączka typu K5240, indeks 3/4" x 5/8" K5240006005000
• wykonanie zgodne z identyfikacją >B< K65 120 bar
• przeznaczenie do instalacji, w których liczy się lekkość, łatwość obsługi i wysoka wytrzymałość ciśnieniowa
