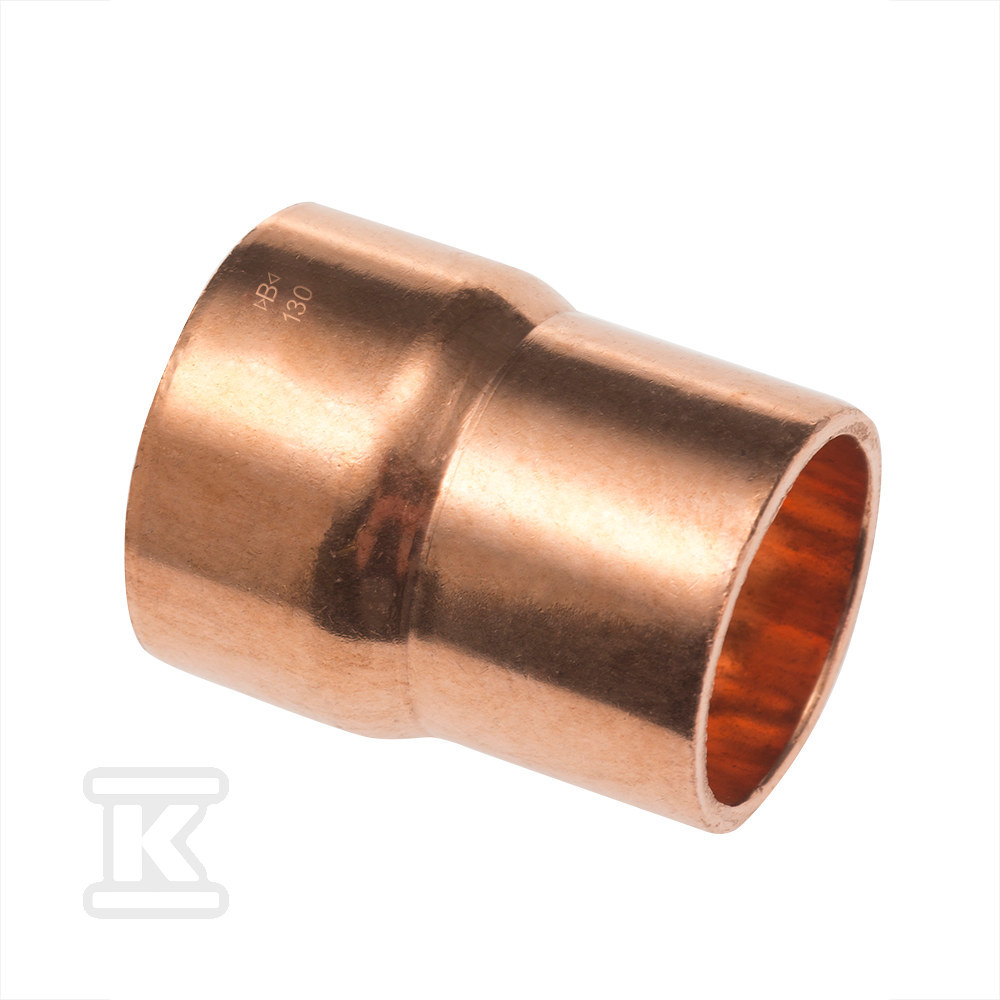

Redukcja Nyplowa 7/8" x 1/2" K5243007004000

Redukcja nyplowa 7/8" x 1/2" do łączenia rur chłodniczych wysokociśnieniowych

Łącznik redukcyjny nyplowy umożliwia przejście z rury 7/8" na 1/2" w systemach wykonanych ze stopu K65. Wykonanie m/f pozwala na lutowanie kapilarne z rurą K65 o tej samej średnicy zewnętrznej, zachowując ciągłość elektryczną bez dodatkowych obejść uziemiających. Długość całkowita ok. 34 mm i głębokość osadzenia ok. 8 mm ułatwiają montaż w ciasnych rozgałęzieniach instalacji CO2 i innych czynników chłodniczych.

Budowa i materiał

Rdzeniem elementu jest stop miedzi K65, EN CuFe2P CW107C, UNS C19400. Materiał jest odporny na korozję naprężeniową i wykazuje dobrą odporność na atmosferę naturalną i przemysłową, roztwory wodne oraz parę wodną. Właściwości mechaniczne pozwalają na pracę przy znacznie cieńszych ściankach niż w klasycznej miedzi, co przekłada się na mniejszą masę i łatwiejsze prowadzenie przewodów.

Powierzchnia jest lekko magnetyczna, co odróżnia K65 od tradycyjnej miedzi i ułatwia identyfikację po montażu. Każdy łącznik jest oznaczony znakiem producenta, oznaczeniem K65 oraz wartością ciśnienia 130 bar. Tolerancje wewnętrzne i zewnętrzne są zgodne z EN 1254-1 i EN 1254-5, a połączenie jest przeznaczone do lutowania kapilarnego wg EN 14276-1.

Zastosowanie i parametry pracy

Redukcja przeznaczona jest do instalacji chłodniczych i klimatyzacyjnych, w szczególności do układów z CO2 R-744 w aplikacjach transkrytycznych. Maksymalne ciśnienie robocze wynosi 130 bar / 13000 kPa / 1885 psi przy 150 °C. Ciśnienie rozrywające jest większe niż trzykrotność ciśnienia roboczego, zgodnie z EN 378-2.

Zakres temperatur ciągłej pracy wg UL to -40 °C do 121 °C, a maksymalna temperatura pracy to -196 °C do 150 °C. Łączniki K65 są certyfikowane UL 207, numer pliku SA44668, z dopuszczeniem do instalacji polowych i fabrycznych. System objęty jest 25-letnią gwarancją producenta przy profesjonalnym montażu zgodnie z instrukcją.

Element nie jest przeznaczony do wody pitnej i nie może być stosowany z amoniakiem R-717 ani acetylenem. Kompatybilny jest z rurami CuFe EN CuFe2P CW107C o wymiarach i tolerancjach zgodnych z PN-EN 12449, PN-EN 12735-1 i ASTM B280.

Montaż i identyfikacja

Połączenie wykonuje się przez lutowanie kapilarne bez konieczności spawania TIG. Do lutowania K65 zaleca się spoiwa CuP 279, CuP 281 i CuP 284, które nie wymagają dodatkowego topnika. Przy użyciu topników należy pamiętać o konieczności ich usunięcia po wykonaniu połączenia.

Przed lutowaniem należy sprawdzić zgodność średnic, dociąć rurę prostopadle, zdeburrzyć i oczyścić końcówkę. Rurę należy włożyć na pełną głębokość, co zapewnia integralność połączenia. Podczas chłodzenia nie wolno ruszać elementami. Oznaczenie K65 i ciśnienie 130 bar pozostają czytelne nawet po instalacji, a lekka magnetyczność materiału ułatwia szybką weryfikację w trakcie serwisu.
