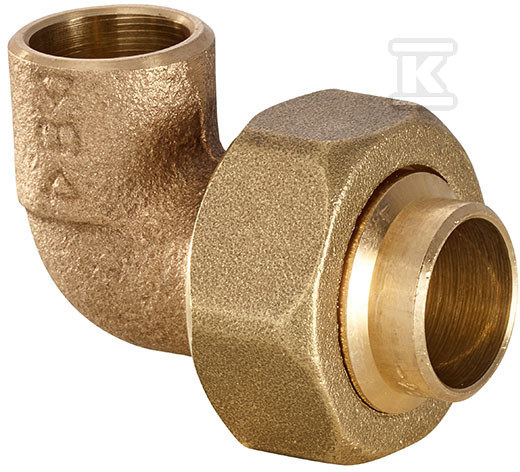

Śrubunek Kątowy 90o Stożek 22mm 4096 022000000

Kątowe połączenie lutowane 90° ze stożkowym uszczelnieniem dla rur 22 mm

Śrubunek kątowy 90° ze stożkiem 22 mm o kodzie 4096 022000000 z serii 4000 to element przeznaczony do trwałego połączenia rur miedzianych ze zmianą kierunku o 90°. Wykonany w technologii lutowania kapilarnego z metalicznym uszczelnieniem stożkowym zapewnia szczelne, mechanicznie stabilne połączenie bez dodatkowych uszczelek elastomerowych. Rozwiązanie pochodzi z oferty CONEX, producenta łączników i armatury dla hydrauliki, ogrzewania, klimatyzacji i chłodnictwa.

Budowa i materiał

Element należy do rodziny łączników miedzianych serii 4000 przeznaczonych do lutowania. Korpus wykonany jest z brązu do lutowania z metaliczną powierzchnią uszczelniającą, co w połączeniu ze stożkowym zakończeniem daje szczelność metal-metal. Konstrukcja kątowa 90° pozwala na zmianę kierunku instalacji przy zachowaniu kompaktowych gabarytów.

Dla rozmiaru 22 mm wymiary charakterystyczne wynoszą ok. 50 mm długości całkowitej, ok. 27 mm szerokości, ok. 37 mm rozstawu. Takie proporcje ułatwiają montaż w ciasnych przestrzeniach rozdzielaczy i przyłączy.

• połączenie lutowane kapilarne, bez uszczelki elastomerowej
• stożkowe uszczelnienie metaliczne odporne na temperaturę roboczą instalacji
• kąt 90° do zmiany kierunku rurociągu
• kompatybilność z rurami miedzianymi 22 mm

Zastosowanie i montaż

Śrubunek sprawdza się w instalacjach miedzianych wody, ogrzewania, chłodzenia i klimatyzacji, gdzie wymagane jest trwałe, szczelne połączenie kątowe. Przeznaczony jest do lutowania, co eliminuje konieczność dokręcania i ryzyko poluzowania w eksploatacji. Metaliczne uszczelnienie stożkowe dobrze znosi cykle termiczne typowe dla instalacji grzewczych i chłodniczych.

Montaż wykonuje się zgodnie z praktyką lutowania kapilarnego miedzi. Po oczyszczeniu i odtłuszczeniu powierzchni, element lutuje się do rury 22 mm, uzyskując trwałe połączenie mechaniczne i szczelne. Dzięki serii 4000 produkt wpisuje się w systemowe rozwiązania CONEX, co ułatwia dobór pozostałych łączników, kolan i trójników.

• instalacje hydrauliczne i sanitarne z rur miedzianych
• systemy ogrzewania i chłodzenia
• klimatyzacja i instalacje chłodnicze
• montaż lutowany, bez elementów elastomerowych

Identyfikacja i zgodność

Produkt jest oznaczony kodem 4096 022000000 i należy do linii SERIE 4000, model 4096. W klasyfikacji ETIM element figuruje jako raccordo con 2 vie, czyli łącznik dwudrożny.

Marka CONEX działa od ponad 100 lat w sektorze łączników i armatury dla hydrauliki, ogrzewania, klimatyzacji i chłodnictwa. Seria 4000 jest częścią katalogu łączników miedzianych do lutowania, co potwierdza spójność materiałową i wymiarową z pozostałymi elementami systemu.
