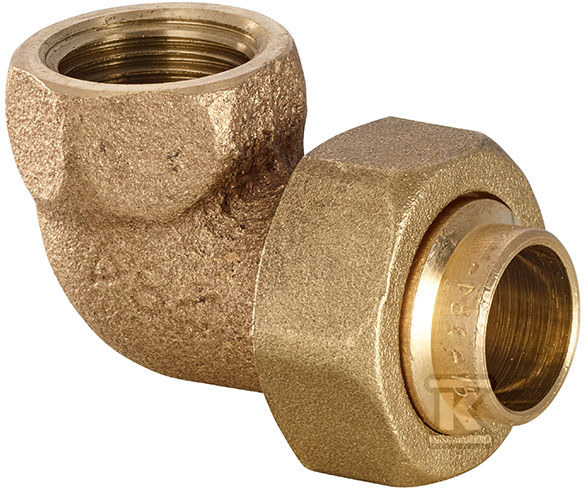

Śrubunek Kątowy (GW) 90o Stożek 10 x 1/4" 4096G010002000

Połączenie kątowe 90° ze stożkiem GW 10 x 1/4" do instalacji pod kątem prostym

Śrubunek kątowy 90° ze stożkiem GW 10 x 1/4" umożliwia zmianę kierunku przepływu pod kątem prostym przy jednoczesnym połączeniu przyłącza stożkowego 10 mm z gwintem wewnętrznym 1/4". Konstrukcja z uszczelnieniem stożkowym zapewnia szczelne połączenie. Kąt 90° pozwala prowadzić przewody w ograniczonej przestrzeni bez konieczności stosowania dodatkowych odcinków rur.

Budowa i sposób uszczelnienia

Uchwyt kątowy z gwintem wewnętrznym GW na jednym końcu i stożkiem 10 mm na drugim. Uszczelnienie stożkowe przenosi siłę docisku na powierzchnię stożka. Dwa różne rozmiary klucza S1 24 mm i S2 19 mm ułatwiają montaż w ciasnych miejscach. Symetryczny układ Za 27 mm i Zb 13 mm pozwala zachować kompaktowy rozstaw przyłączy.

Zastosowanie i montaż

Element sprawdza się tam, gdzie potrzebne jest odchylenie przewodu o 90° przy przejściu ze złącza stożkowego na gwint cylindryczny wewnętrzny 1/4". Montaż odbywa się poprzez wkręcenie gwintu GW w element żeński instalacji i dociśnięcie stożka do odpowiedniego gniazda. Dzięki kątowej geometrii redukuje się liczbę połączeń pośrednich, co ogranicza ryzyko nieszczelności.

Wymiary i kompatybilność

Wymiary katalogowe dla wykonania 10 x 1/4" to a 35 mm, b 21 mm, S1 24 mm, S2 19 mm, Za 27 mm, Zb 13 mm. Gabaryt a 35 mm określa całkowitą długość elementu w osi, b 21 mm to szerokość w najszerszym miejscu kolana. Parametry Za i Zb opisują rozstaw osi przyłączy, co pozwala zweryfikować czy element zmieści się w planowanej przestrzeni montażowej. Połączenie 10 mm stożek x 1/4" GW jest zgodne z typowymi rurami ze stożkiem 10 mm i armaturą z gwintem wewnętrznym 1/4".
