Trójnik równoprzelotowy 2 1/8" x 2 1/8" x 2 1/8" K5130017017017

Trójnik równoprzelotowy 2 1/8" do instalacji chłodniczych i klimatyzacyjnych wysokociśnieniowych

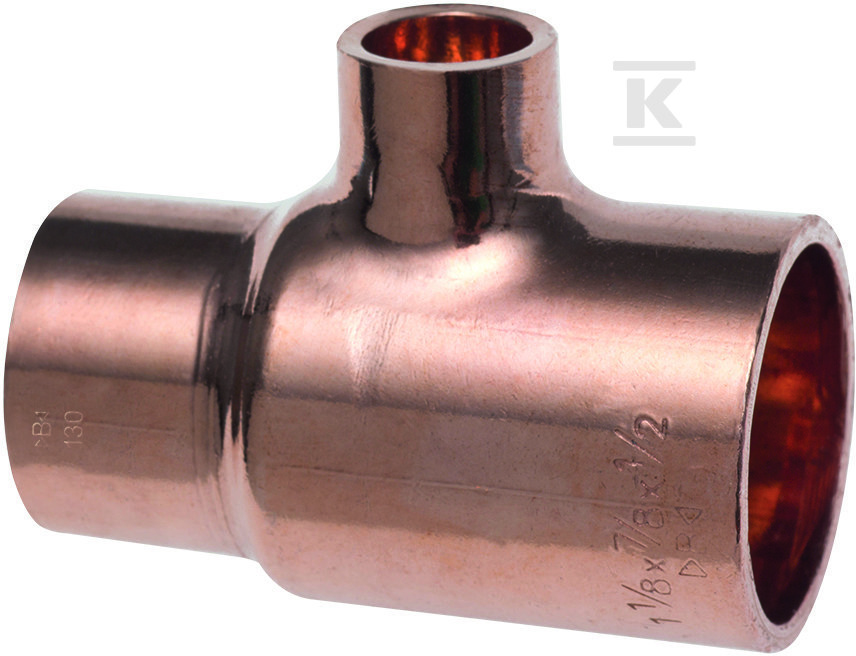

Trójnik równoprzelotowy 2 1/8" x 2 1/8" x 2 1/8" z serii K5130 marki CONEX to łącznik przeznaczony do lutowania kapilarnego w obwodach chłodniczych i klimatyzacyjnych pracujących przy wysokich ciśnieniach. Wykonany jest z mosiądzu CW617N zgodnie z PN-EN 12165, co w praktyce oznacza stabilność połączenia w instalacjach CO2 R-744 oraz innych czynnikach chłodniczych. Rozmiar 2 1/8" odpowiada średnicy nominalnej stosowanej w dużych układach przemysłowych i komercyjnych, a symetryczna budowa równoprzelotowa ułatwia rozgałęzianie przewodu bez zmiany przekroju.

Konstrukcja i materiał

Łącznik K5130017017017 jest produkowany z mosiądzu EN 12165 CW617N. W dokumentacji producenta zaznacza się, że trójnik K5130017017017 w linii K65 jest realizowany właśnie w tym materiale, a nie w miedzi fosforowej CuFe2P CW107C stosowanej w pozostałych elementach serii. Wymiary montażowe to długość ramion L1 i L2 po 47,5 mm oraz głębokość wlotu Z1 i Z2 po 33 mm, co pozwala na precyzyjne spasowanie z rurami o średnicy 2 1/8".

Wewnętrzne średnice i tolerancje wykonania odpowiadają PN-EN 1254-1 i PN-EN 1254-5, a łącznik jest przystosowany do lutowania kapilarnego zgodnie z PN-EN 14276-1. Tolerancje wymiarowe rur i łączników z rodziny K65 są zgodne z PN-EN 12735-1 oraz ASTM B280. Certyfikacja UL obejmuje łączniki serii K65 pod numerem SA44293, co potwierdza powtarzalność wykonania w zastosowaniach przemysłowych.

Parametry pracy i bezpieczeństwo

Trójnik jest przeznaczony do pracy w szerokim zakresie temperatur. Maksymalna temperatura pracy wynosi od -196 °C do 150 °C, a ciągła temperatura pracy według UL to -40 °C do 121 °C. Maksymalne ciśnienie robocze to 130 bar / 13 000 kPa / 1 885 psi przy 150 °C. Ciśnienie rozrywające jest większe niż trzykrotność ciśnienia roboczego, co w praktyce daje wartość 390 bar / 39 MPa / 5 656 psi zgodnie z PN-EN 378-2.

Dzięki temu element sprawdza się w instalacjach CO2 w stanie nadkrytycznym R-744, gdzie występują wysokie ciśnienia robocze. Producent wskazuje wyraźnie, aby nie stosować łącznika z amoniakiem R-717 ani acetylenem. Odporność na korozję naprężeniową i naturalną korozję atmosferyczną charakterystyczna dla rodziny K65 przekłada się na trwałość połączeń w warunkach zewnętrznych i wilgotnych.

Zastosowanie i montaż

W praktyce instalacyjnej trójnik równoprzelotowy 2 1/8" znajduje zastosowanie w klimatyzacji i chłodnictwie, szczególnie w układach wysokociśnieniowych z CO2. Symetryczne ramiona ułatwiają budowę rozdzielaczy, obejść serwisowych i połączeń rozgałęziających bez konieczności redukcji przekroju.

Łączenie kapilarne wymaga odpowiednich stopów lutowniczych zalecanych przez producenta dla trójnika z brązu K5130017017017. Poprawne przygotowanie powierzchni i zachowanie tolerancji wg PN-EN 1254-1 zapewnia szczelność połączenia przy ciśnieniach do 130 bar. Dla instalatora oznacza to krótszy czas montażu i pewność, że element spełnia wymagania normowe dla instalacji chłodniczych i klimatyzacyjnych.
