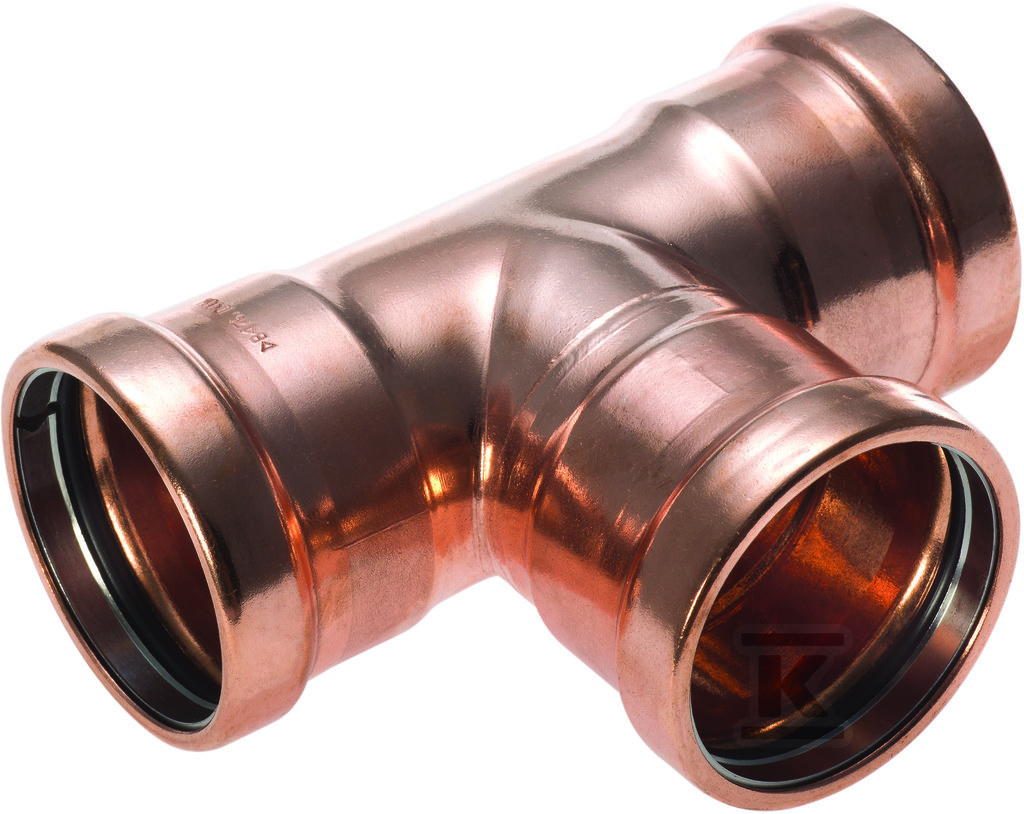

Trójnik równoprzelotowy 64mm B Press P5130 06464064

Równoprzelotowy trójnik zaprasowywany 64 mm do instalacji miedzianych

Rozgałęzienie instalacji z zachowaniem tej samej średnicy na wszystkich odgałęzieniach. Trójnik równoprzelotowy 64 mm w systemie B Press to miedziana złączka zaprasowywana z trzema mufami zaciskowymi, przeznaczona do rur o średnicy zewnętrznej 64 mm. Wykonanie z miedzi zapewnia trwałość połączenia, a konstrukcja press pozwala na szybki montaż bez lutowania.

Konstrukcja z miedzi i połączenia press

Korpus wykonany jest z miedzi, z trzema identycznymi mufami zaciskowymi. Każde połączenie 1, 2 i 3 przyjmuje rurę o średnicy zewnętrznej 64 mm. Zaprasowanie realizowane jest na standardowych złączkach B Press, w rozmiarze XL 64 do 108 mm. Połączenie jest szczelne po dociśnięciu pierścienia zaciskowego narzędziem press, bez konieczności dodatkowych uszczelek czy lutowania.

Kształt równoprzelotowy oznacza, że średnica na wlocie, wylocie i odgałęzieniu jest taka sama, co upraszcza projektowanie rozgałęzień o stałym przekroju. Złączka przeznaczona jest do profesjonalnego montażu zgodnie z instrukcją CONEX.

Wymiary montażowe i parametry geometryczne

Geometria elementu ułatwia planowanie trasy rur w ograniczonej przestrzeni. Długość całkowita L wynosi 179 mm, a wymiar L1 to 88 mm. Parametry Z i Z1 wynoszą odpowiednio 46 mm i 44 mm. Wymiary odnoszą się do wykonania P5130 06464064, czyli 64 x 64 x 64.

Taki układ pozwala na precyzyjne spasowanie w rozdzielaczach, przyłączach do armatury i punktach rozgałęzienia instalacji. Miedziana obudowa dobrze znosi temperatury robocze typowe dla instalacji wodnych i grzewczych, a powierzchnia mufy zaciskowej zapewnia równomierne dociśnięcie pierścienia.

Zastosowanie, certyfikaty i narzędzia do zaprasowania

Złączka znajduje zastosowanie w instalacjach, gdzie wymagane jest trwałe i szczelne rozgałęzienie o średnicy 64 mm. Sprawdzi się w wykonawstwie hydraulicznym, tam gdzie system B Press jest stosowany jako rozwiązanie zaprasowywane.

Produkt z rodziny B Press XL 64 do 108 mm posiada aprobaty i certyfikaty wydane przez instytucje krajowe i zagraniczne, m.in.:

• DVGW w Niemczech
• BSI Kitemark i WRAS w Wielkiej Brytanii
• KIWA i ITB w Polsce
• SVGW w Szwecji
• KIWA SE na Ukrainie
• TYSK w Wielkiej Brytanii

Gwarancja producenta obowiązuje przy profesjonalnym montażu, użytkowaniu i konserwacji zgodnie z instrukcją.

Zaprasowanie możliwe jest narzędziami kompatybilnymi z profilem B Press.

Wybór narzędzia zależy od preferencji wykonawcy i dostępnego parku maszynowego.
