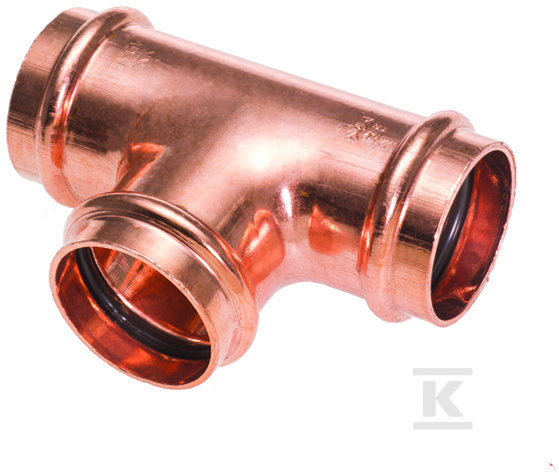

Trójnik redukcyjny 18 x 14 x 18mm P5130 01814018

Trójnik redukcyjny miedziany 18 x 14 x 18 mm do systemu B Press

Trójnik redukcyjny z serii P5130 CONEX przeznaczony jest do połączeń rur miedzianych w instalacjach wodnych i grzewczych z systemem prasowym B Press. Wykonanie z miedzi zapewnia trwałość i odporność na korozję, a redukcja centralnego odgałęzienia 18 x 14 x 18 mm pozwala na płynne przejście średnic w rozgałęzieniach bez dodatkowych przejściówek. Rozwiązanie jest przeznaczone zarówno dla instalatora, który ceni szybki montaż bez lutowania, jak i dla użytkownika końcowego oczekującego szczelnego i cichego układu.

Budowa i materiał

Korpus trójnika wykonany jest z miedzi, co zapewnia dobrą przewodność cieplną i mechaniczną stabilność połączenia. Złącze typu FFF z systemem B Press umożliwia montaż poprzez prasowanie, bez użycia ognia i lutu. Wewnętrzna uszczelka o-ring zawiera dwa wbudowane kanały wodne, które pozwalają na przepływ wody i dają wyraźną, kontrolowaną nieszczelność podczas próby szczelności instalacji w niskim zakresie ciśnienia od 0,1 do 6,0 bar. Efekt ten ułatwia wykrycie nie dociśniętych połączeń jeszcze przed uruchomieniem systemu.

Kształt odgałęzienia zredukowanego centralnie zapewnia zachowanie osiowego ciągu głównego 18 mm, przy jednoczesnym zmniejszeniu średnicy bocznej do 14 mm. Całkowita długość elementu wynosi 84 mm, a wymiar L1 to 36 mm. Wysokość zabudowy w kierunku odgałęzienia to 20 mm, natomiast wymiar Z1 wynosi 13 mm. Proporcje te pozwalają na montaż w ciasnych przestrzeniach rozdzielaczy i podłączeń przyborów.

Zastosowanie i montaż

Trójnik sprawdzi się w instalacjach wody pitnej, ciepłej wody użytkowej oraz w obiegach grzewczych, gdzie wymagane jest rozgałęzienie z redukcją średnicy. Dzięki połączeniu prasowanemu montaż przebiega szybko i czysto, bez dymu i zapachu lutu, co jest istotne w pomieszczeniach mieszkalnych i wykończonych. Połączenie jest gotowe do pracy bezpośrednio po dociśnięciu, a kontrola szczelności na etapie próbnym jest wspierana przez wspomniany efekt sygnalizacyjnej nieszczelności uszczelki.

Instalator doceni powtarzalność wymiarów i kompatybilność z pozostałymi elementami serii P5130, co upraszcza projektowanie i składanie zestawów. Dla użytkownika końcowego oznacza to mniejszą liczbę połączeń, krótszy czas prac i ograniczenie ryzyka nieszczelności na łączeniach.

Kompatybilność i wymiary zabudowy

Element należy do rodziny trójników z redukcją gałęzi FFF w systemie B Press Conex. Pasuje do rur miedzianych o średnicach 18 mm na wejściu i wyjściu oraz 14 mm na odgałęzieniu centralnym. Wymiary zabudowy 84 mm długości całkowitej i 36 mm w osi odgałęzienia pozwalają na precyzyjne planowanie tras w rozdzielaczach i wnękach instalacyjnych. Producent to CONEX UNIVERSAL LIMITED GLOBAL HOUSE.
