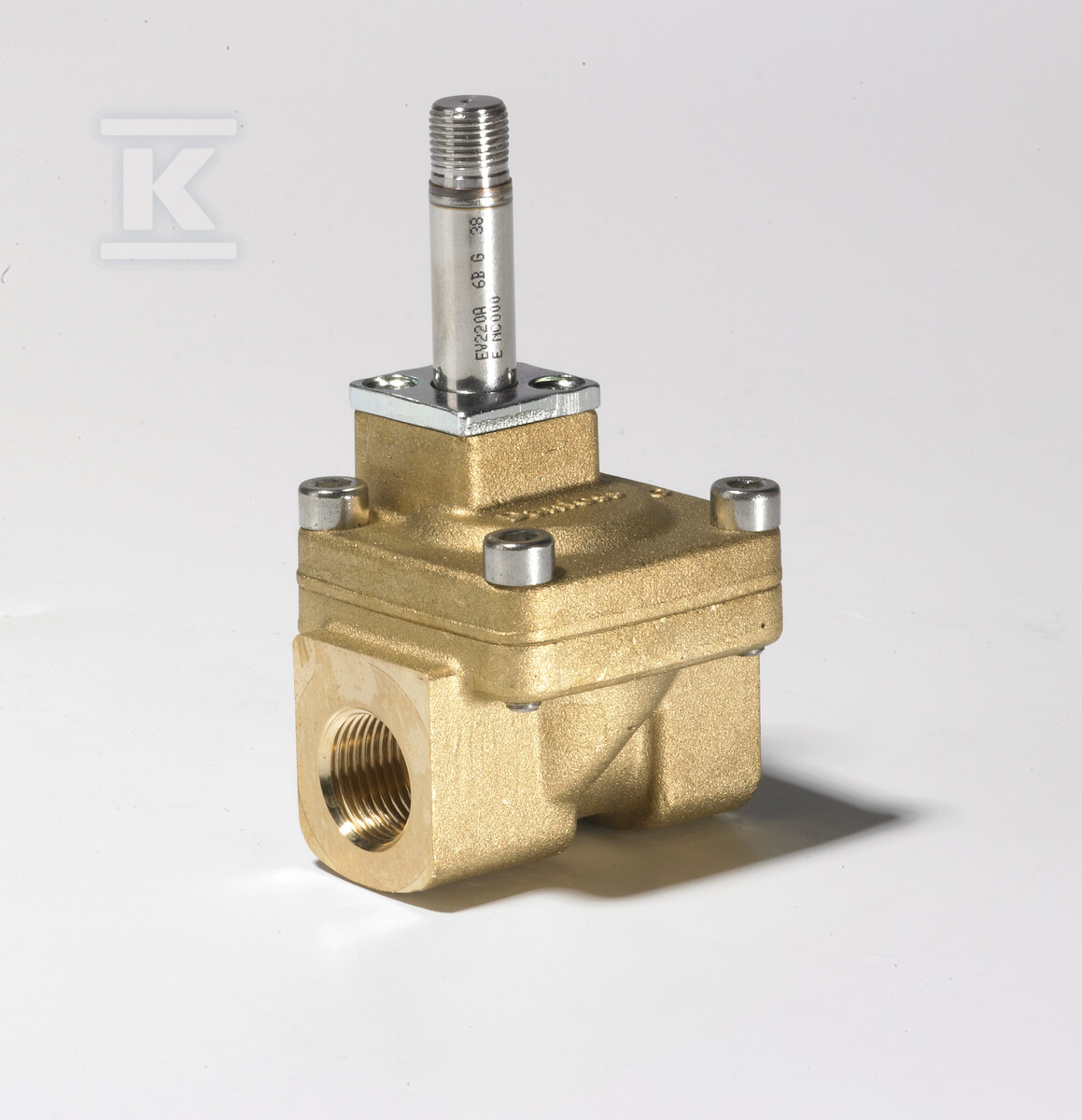

Elektrozawór odcinający EV 220A NC G 3/8 cala - pneumatyka 042U4013

Zawór elektromagnetyczny membranowy do wody, powietrza i olejów neutralnych

Zawór elektromagnetyczny serii EV220A w wersji NC z gwintem G 3/8 to dwudrogowy zawór odcinający 2/2 z membraną servo-operowaną, przeznaczony do pracy z wodą, solanką, olejem i sprężonym powietrzem. Obudowa z mosiądzu i uszczelnienie NBR pozwalają na zastosowanie w instalacjach chłodniczych, klimatyzacyjnych i pneumatycznych, gdzie wymagane jest pewne zamknięcie bez zasilania i szybka reakcja przy niskim spadku ciśnienia.

Budowa i materiały

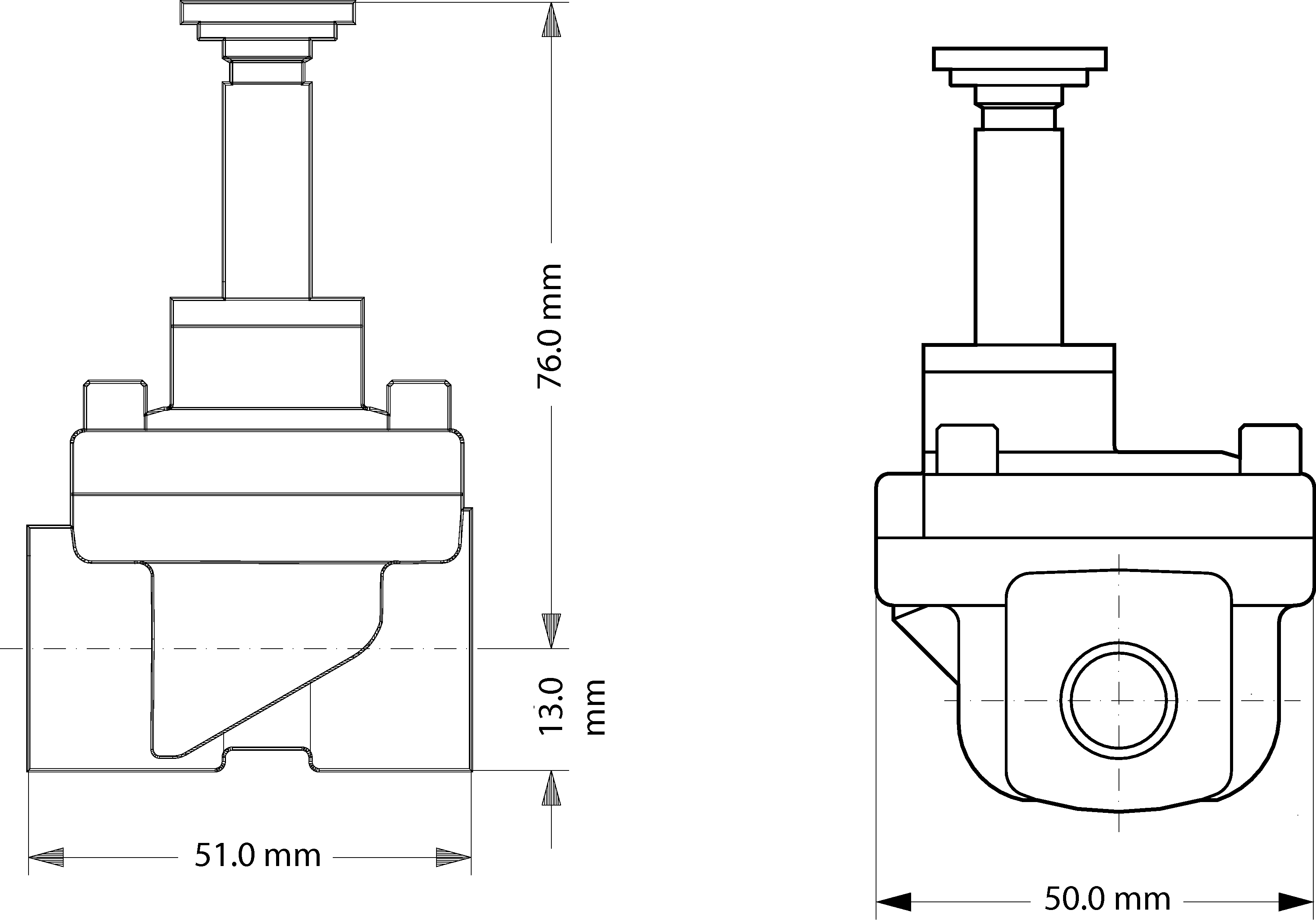

Korpus wykonany jest z mosiądzu, a materiał połączenia również jest mosiężny. Gwint wewnętrzny G 3/8 zgodny z ISO 228-1 zapewnia standardowe podłączenie w instalacjach rurowych. Przelot zaworu wynosi 10 mm, a wysokość zabudowy to 96 mm. Masa netto bez cewki to ok. 0,457 kg, masa brutto ok. 0,484 kg.

Zawór pracuje w układzie servo-operowanym z membraną, co oznacza, że do otwarcia wykorzystuje różnicę ciśnień w komorze sterującej. Uszczelnienie NBR jest typowe dla mediów olejowych i powietrznych, a w dokumentacji producenta wskazywane jest dla wody przy zakresie temperatur -10 °C do 60 °C. Kierunek przepływu jest jednokierunkowy i oznaczony wytłoczonym strzałkowym wskaźnikiem na korpusie.

Praca i parametry hydrauliczne

Zawór NC pozostaje zamknięty bez zasilania i otwiera się po załączeniu cewki. Minimalny spadek ciśnienia potrzebny do pracy to 0,2 bar, maksymalny 16 bar, a maksymalne ciśnienie próbne to 24 bar. Wartość Kv wynosi 1,6 m3/h, co odpowiada ok. 1,850 gal/min. Maksymalna lepkość medium to 50 cSt.

Czas otwarcia przy wodzie szacowany jest na ok. 50 ms, czas zamknięcia ok. 300 ms. Zakres temperatur medium to -10 °C do 60 °C, temperatura otoczenia do 50 °C. Zawór toleruje media neutralne i jest klasyfikowany jako grupa płynów 1. Cewka typu A o rozmiarze 9 mm współpracuje z napięciem AC/DC.

Zastosowanie i montaż

Dzięki niskiej wartości minimalnego spadku ciśnienia zawór nadaje się do obwodów, w których po stronie ssącej panuje niewielka różnica ciśnień, np. w układach chłodzenia z zaworami rozprężnymi lub w sterowaniu przepływem powietrza. Dwudrogowa konstrukcja 2/2 umożliwia proste włączanie i wyłączanie strumienia w jednym kierunku.

Montaż odbywa się na rurociągu z gwintem wewnętrznym G 3/8. Ze względu na jednokierunkowy przepływ należy zachować orientację strzałki na korpusie. Obudowa mosiężna i uszczelnienie NBR sprawdzają się w instalacjach z wodą, solanką, olejem i sprężonym powietrzem, przy zachowaniu podanych zakresów temperatury i lepkości.
