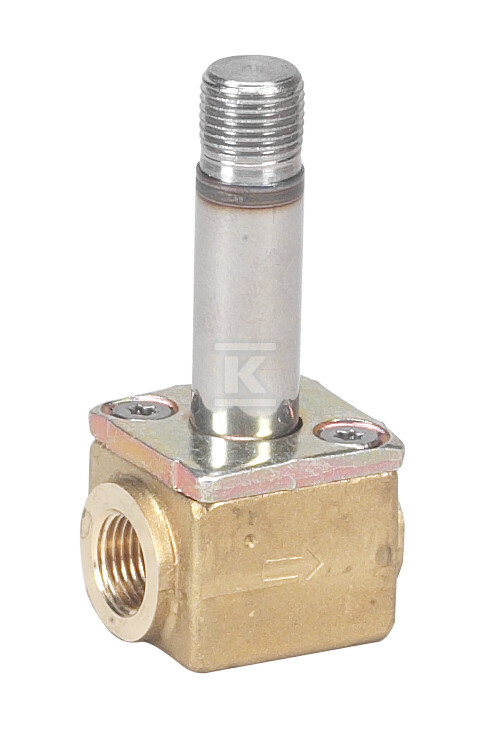

Elektrozawór rozdzielający EV 210A 2/2 NC G 1/4 cala 24,1 Nm3 032H8019

Kompaktowy elektrozawór rozdzielający do sterowania przepływem mediów płynnych i gazowych

Elektrozawór rozdzielający EV 210 A 2/2 NC z gwintem G 1/4 cala to zawór przeznaczony do precyzyjnego załączania i odcinania przepływu w instalacjach przemysłowych i automatyki. Konstrukcja 2/2 z funkcją normalnie zamkniętą zapewnia brak przepływu w stanie bez zasilania cewki, co jest istotne w obwodach bezpieczeństwa i oszczędności energii. Napięcie cewki w wersji AC/DC.

Budowa i materiały

Obudowa wykonana jest z mosiądzu, co daje odporność na korozję w kontakcie z wodą, parą, olejem i sprężonym powietrzem. Wysokość zabudowy 64 mm oraz średnica nominalna 1/4 cala, 8 mm, pozwalają na montaż w ograniczonej przestrzeni rozdzielnic i bloków zaworowych. Przyłącze gwintowane G 1/4 zapewnia szybkie połączenie z armaturą rurową bez dodatkowych przejściówek. Wartość Kvs 0,26 określa przepustowość zaworu i pozwala dobrać go do małych i średnich przepływów, gdzie wymagana jest dokładna regulacja ilości medium.

Zakres pracy, szczelność i trwałość

Zawór pracuje z mediami takimi jak woda, para, olej, sprężone powietrze oraz innymi kompatybilnymi cieczami i gazami przy maksymalnej lepkości 20 cSt. Zakres temperatury medium -30-120 °C i temperatura otoczenia do 50 °C umożliwiają zastosowanie zarówno w chłodnych obwodach, jak i w instalacjach grzewczych. Ciśnienie różnicowe robocze 0-30 bar oraz maksymalne ciśnienie próbne 50 bar dają zapas bezpieczeństwa przy rozruchach i chwilowych skokach ciśnienia. Stopień ochrony do IP65 ogranicza dostęp pyłu i zachlapania, co jest istotne przy montażu w pomieszczeniach technicznych i na zewnątrz pod osłoną.

Czas otwierania i zamykania 7-10 ms w zależności od medium, ciśnienia, lepkości i typu cewki zapewnia szybką reakcję sterowania. Szczelność wewnętrzna lepsza niż 8,3×10?2 mbar·l/s, co odpowiada 5 cm3 powietrza na minutę, oraz szczelność zewnętrzna lepsza niż 1×10?3 mbar·l/s w 100% He, minimalizują przecieki i straty energii w stanie zamkniętym.

Montaż i zastosowanie

Montaż zaworu EV 210 A jest prosty dzięki kompaktowej budowie i standardowemu gwintowi G 1/4. Szybka reakcja i niska bezwładność sprawiają, że zawór sprawdza się w sterowaniu impulsowym, dozowaniu oraz w obwodach pneumatycznych i hydraulicznych małej mocy. Wersja NC jest stosowana tam, gdzie wymagane jest automatyczne zamknięcie obwodu po zaniku zasilania. Kompatybilność z cewkami AC i DC ułatwia integrację z różnymi sterownikami PLC i przekaźnikami.

Katalog 032H8019 odpowiada wariantowi z przyłączem G 1/4 i charakterystyką 2/2 NC, przeznaczonym do pracy z powietrzem i cieczami w podanych zakresach ciśnienia i temperatury.
