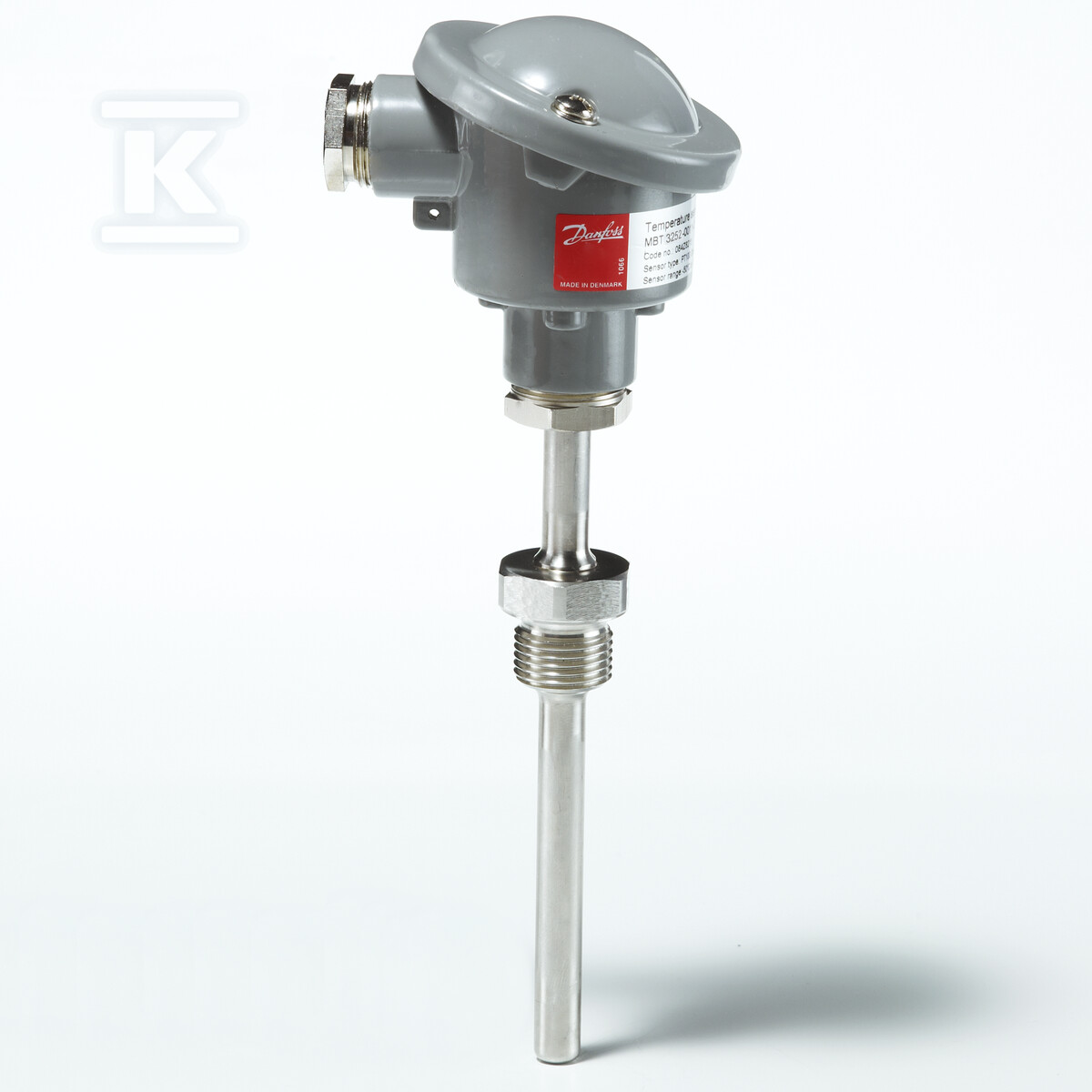

Czujnik temperatury Pt 100, -50+200°C, G 1/2 cala, długość 50mm MBT 3252 084Z2266

Trwały czujnik temperatury Pt 100 do mediów przemysłowych

Czujnik MBT 3252 to przemysłowy czujnik temperatury z elementem Pt 100 przeznaczony do ciągłego pomiaru w cieczach i gazach. Wersja z wkładką 50 mm i gwintem G 1/2 cala pracuje w zakresie od -50 °C do 200 °C i jest przeznaczona do montażu w rurze lub kanale. Standardowo wyposażony jest w głowicę typu B oraz wtyk Pg9 zgodny z EN175301-803-A, co ułatwia szybkie podłączenie w rozdzielnicy. Stopień ochrony IP65 zapewnia szczelność przed pyłem i strugami wody, a konstrukcja z wymienną wkładką pomiarową pozwala na serwis bez demontażu całego przyłącza.

Konstrukcja i odporność

Rdzeniem pomiarowym jest standaryzowany element Pt 100 z kablem silikonowym. Silikonowa izolacja wkładki zwiększa odporność na wibracje i drgania występujące w instalacjach przemysłowych, np. przy pompach, chłodnicach czy obiegach olejowych. Czujnik pracuje w trybie pasywnym, jako rezystancyjny przetwornik temperatury, z możliwością podłączenia w układzie 2- lub 3-przewodowym. Dzięki temu pomiar jest stabilny i powtarzalny, a instalator ma elastyczność doboru schematu okablowania do istniejącej aparatury.

Obudowa głowicy B jest odporna na warunki środowiskowe, a uszczelnienie IP65 chroni elektronikę przed wnikaniem zanieczyszczeń. Urządzenie jest dostarczane z materiałem montażowym, co upraszcza instalację na miejscu.

Zakres pomiaru i warunki pracy

Zakres pomiarowy -50 °C do 200 °C obejmuje zarówno niskie temperatury chłodnicze, jak i podwyższone temperatury mediów grzewczych i technologicznych. Czujnik nadaje się do powietrza, gazów, pary, wody oraz olejów, w tym wody chłodzącej, oleju smarowego i hydraulicznego. Ciśnienie medium do PN40 pozwala na zastosowanie w instalacjach o podwyższonym ciśnieniu roboczym.

Miejsce stosowania to rura lub kanał, a przyłącze procesowe G 1/2 cala umożliwia standardowe dociśnięcie do armatury przemysłowej. Długość wkładki 50 mm zapewnia odpowiednią głębokość zanurzenia w mniejszych przekrojach rur bez konieczności występowania martwej strefy pomiarowej. Wersja podstawowa pracuje jako czujnik rezystancyjny. Dostępna jest również wersja z wbudowanym nadajnikiem dającym sygnał 4 - 20 mA.

Montaż i połączenia elektryczne

Montaż odbywa się poprzez gwint G 1/2 cala, z możliwością zastosowania standardowych złączek i uszczelek procesowych. Podłączenie elektryczne realizowane jest wtyku Pg9 EN175301-803-A, powszechnie stosowanym w automatyce przemysłowej. Brak zasilania własnego w wersji pasywnej upraszcza instalację i zwiększa niezawodność w środowiskach o ograniczonym dostępie do energii.

Czujnik jest przeznaczony do mediów gazowych i ciekłych, co potwierdza uniwersalność w aplikacjach HVAC, chłodnictwie przemysłowym, obiegach olejowych i systemach kontroli temperatury procesowej. Dzięki standardowemu przyłączu instalator może szybko wymienić element pomiarowy bez ingerencji w instalację hydrauliczną.
