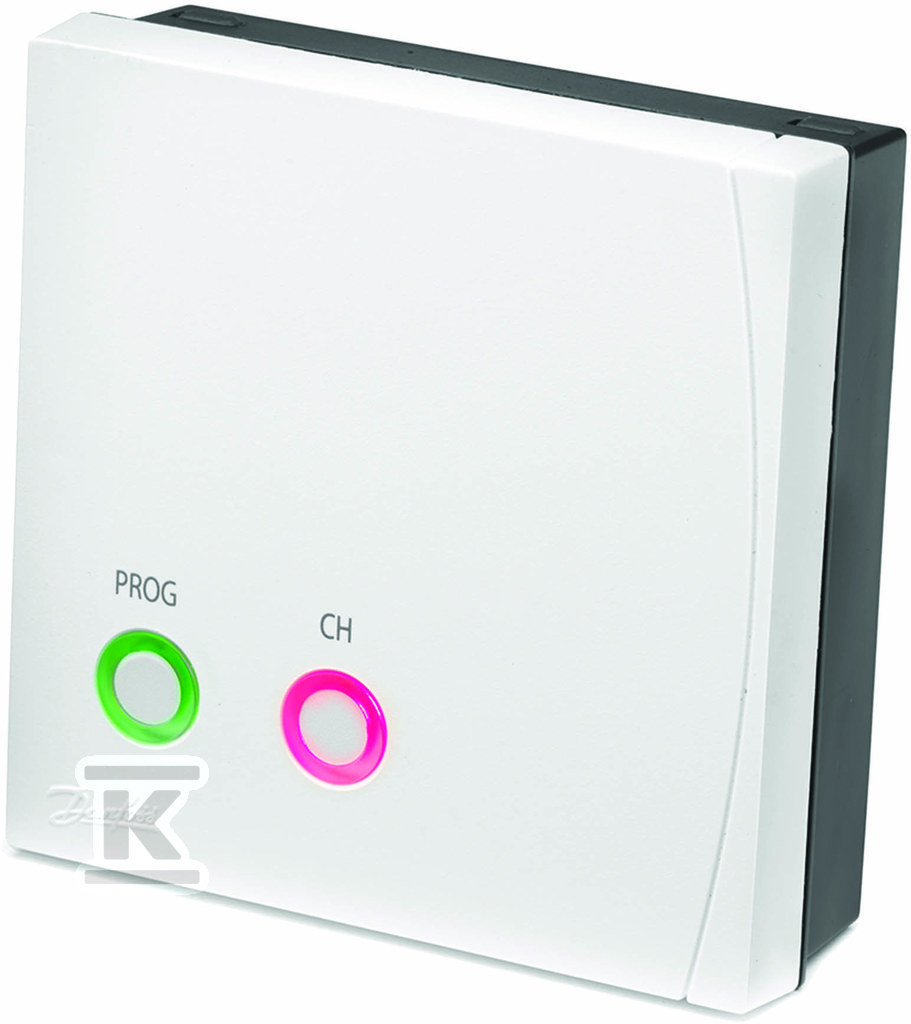

Odbiornik jednokanałowy RX1-S do RET2000B-RF 087N7773

Zdalny odbiornik radiowy do sterowania ogrzewaniem z termostatem RET2000B-RF

Odbiornik jednokanałowy RX1-S zapewnia elastyczność lokalizacji elementów sterowania ogrzewaniem w instalacjach z bezprzewodowym termostatem RET2000B-RF. Urządzenie odbiera sygnał radiowy z termostatu i realizuje załączanie lub wyłączanie obwodu grzewczego, pozwalając na montaż jednostki sterującej w dogodnym miejscu, a odbiornika w pobliżu rozdzielnicy lub urządzenia wykonawczego. Jest klasyfikowany jako akcesorium i część zamienna/zapasowa, przeznaczony do pracy w parze z termostatem RET2000B-RF.

Budowa i parametry elektryczne

RX1-S to odbiornik jednokanałowy zasilany z sieci 230 V AC 50/60 Hz. Wyjście stanowi przekaźnik SPDT typu 1B o obciążalności 3 A przy 230 V AC, co pozwala na bezpośrednie sterowanie stycznikiem lub obwodem grzewczym w typowych instalacjach domowych. Obudowa zapewnia klasę ochrony IP40 i spełnia wymagania konstrukcyjne normy EN60730-1. Wymiary 84 mm x 84 mm x 28 mm umożliwiają dyskretny montaż w szafie lub na ścianie w pobliżu instalacji.

Montaż i zastosowanie w instalacji

Urządzenie współpracuje z termostatem RET2000B-RF w systemie radiowym 433,92 MHz. Zasięg komunikacji w warunkach typowych wynosi do 30 m, co daje swobodę rozmieszczenia termostatu w pomieszczeniu referencyjnym, a odbiornika w miejscu dostępnym dla okablowania. RX1-S można zakupić oddzielnie od termostatu i sparować na etapie instalacji, co ułatwia modernizację istniejących układów. Wersja RX1-S nie jest wstecznie kompatybilna z wcześniejszym zestawem RET B-RF + RX1 - w przypadku wymiany wymagana jest zmiana zarówno termostatu, jak i odbiornika.

Kompatybilność i warunki pracy

Odbiornik przeznaczony jest do instalacji On/Off oraz układów z chronoproportionalnym sterowaniem, zgodnie z możliwościami termostatu RET2000B-RF. Praca w temperaturze otoczenia 0-45 oC i zasilanie bateryjne termostatu 2,5-3 V DC z dwóch baterii AA o żywotności minimum 2 lata zapewniają stabilne działanie bez konieczności częstej obsługi. Konstrukcja termostatu RET2000B-RF spełnia normę EN60730-2-9, a odbiornik EN60730-1, co potwierdza przeznaczenie do automatyki budynkowej.
