Presostat pneumatyka RT 117 1 - 3 MPa G 3/8 cala, IP 66 017-529566

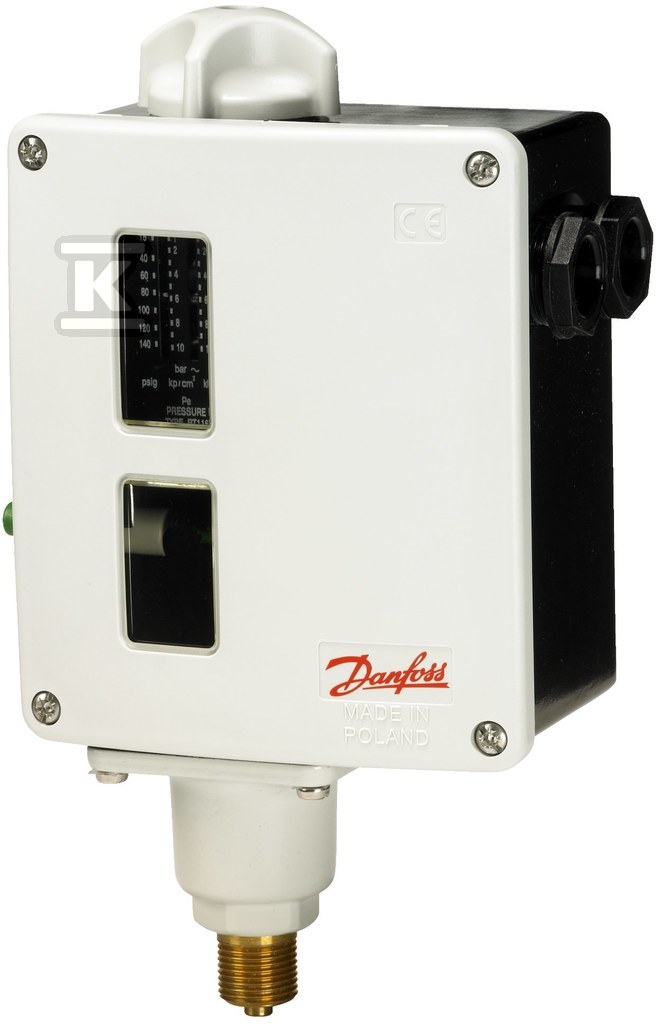

Presostat ciśnieniowy Danfoss RT117 10-30 bar z automatycznym resetem i obudową IP66

Presostat RT117 to elektromechaniczny wyłącznik ciśnieniowy z jednobiegunowym stykiem przełączającym SPDT, przeznaczony do kontroli i zabezpieczania instalacji pracujących w zakresie 10-30 bar. Automatyczny reset i regulowany mechaniczny różnicowy 1-4 bar pozwalają na stabilne załączanie i wyłączanie bez konieczności ręcznej interwencji. Element pomiarowy w postaci mieszka zapewnia odporność na drgania i szybką reakcję na zmiany ciśnienia w przyłączu.

Zakres regulacji i warunki pracy

Ustawiany zakres nastawy Pe wynosi 10,00-30,00 bar, co odpowiada 145,00-435,10 psig. Mechaniczna różnica załączeń jest regulowana w przedziale 1,00-4,00 bar, czyli 14,50-58,00 psi. Maksymalne ciśnienie robocze PS to 42,0 bar, a maksymalne ciśnienie próbne 47,0 bar.

Styk SPDT jest wymienny i pracuje z obciążeniami AC1 10 A 400 V, AC15 3 A 400 V, AC3 4 A 400 V oraz DC13 12 W 220 V, LR 28 A 400 V. Reset jest automatyczny, co upraszcza pracę w obiegach chłodniczych i sprężonego powietrza.

Zakres temperatur otoczenia to -50 °C do 70 °C, a medium może pracować od -50 °C do 150 °C. Obudowa zapewnia stopień ochrony IP66, odporny na pył i silne strumienie wody, co pozwala na montaż w warunkach przemysłowych i na zewnątrz.

Obudowa, połączenia i montaż

Wysokość urządzenia to 276 mm, szerokość 76 mm, głębokość 128 mm. Masa netto wynosi 0,902 kg, brutto 1,028 kg.

Połączenie ciśnieniowe to gwint zewnętrzny gazowy walcowy BSPP G 3/8 cala, męski, zgodny z ISO 228-1. Połączenie elektryczne realizowane jest poprzez dwa wejścia kablowe Pg 13,5 z dławieniem śrubowym, zgodnie z DIN 40430, średnica przewodu 5-14 mm. Złącza elektryczne spełniają EN 60947-4/-5, z izolacją 400 V, stopniem zanieczyszczenia 3, napięciem udarowym 4 kV.

Konstrukcja z wymiennym systemem styków ułatwia serwis. Brak baterii w urządzeniu, klasa EEE 5 small equipment.

Zastosowania i zgodności

RT117 przeznaczony jest do powietrza, gazów i cieczy, w tym do powszechnie stosowanych czynników chłodniczych R11, R113, R12, R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R507C.

Urządzenie posiada deklarację CE, zgodność z EU RoHS i China RoHS. Spełnia wymagania EN 60947 dotyczące właściwości elektrycznych i okablowania: przewody giętkie z tulejkami 0,2-1,5 mm2, bez tulejek 0,2-2,5 mm2, sztywne 0,2-2,5 mm2.

Typowe zastosowania to zabezpieczanie pomp, kontrola ciśnienia w instalacjach chłodniczych i klimatyzacyjnych, systemy sprężonego powietrza oraz instalacje przemysłowe wymagające niezawodnego przełączania przy wysokich ciśnieniach roboczych.
