Termostat RT 120 zakres 120 - 215 C 017-520866

Termostat kapilarny do regulacji temperatury w zakresie 120-215 °C

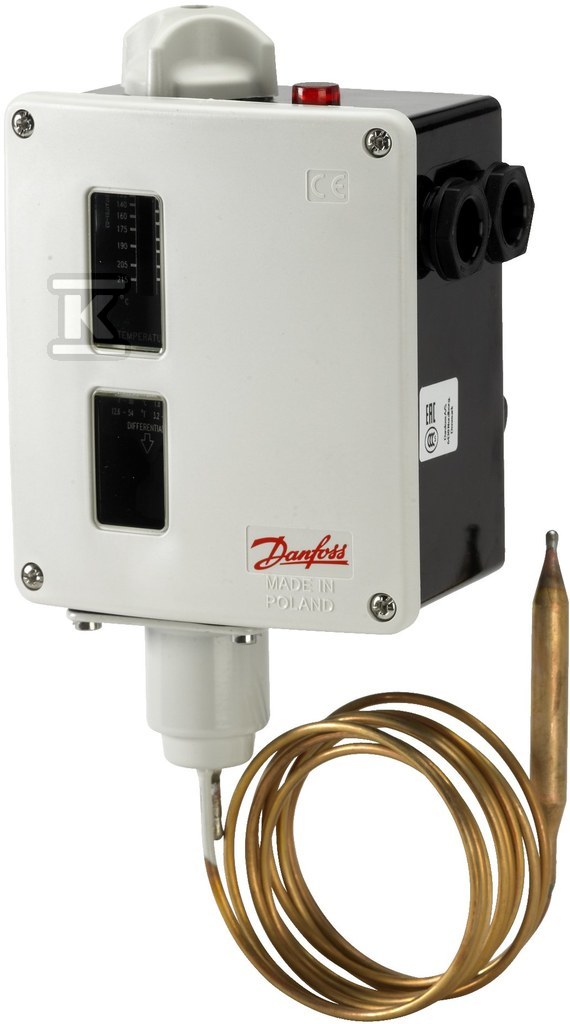

Termostat Danfoss RT 120 z czujnikiem zdalnym na kapilarze przeznaczony jest do stabilnej regulacji temperatury w instalacjach przemysłowych i morskich, gdzie wymagana jest wysoka powtarzalność i odporność na warunki pracy. Urządzenie pracuje z częściowym napełnieniem typu C, co oznacza, że czujnik nie może być najzimniejszą częścią układu. Zakres nastawy 120-215 °C pozwala na sterowanie procesami o podwyższonej temperaturze, a maksymalna temperatura czujnika 260 °C daje zapas bezpieczeństwa przy chwilowych przeciążeniach. Działanie opiera się na jednobiegunowym przełączniku SPDT, którego położenie zależy od temperatury czujnika i wartości nastawy na skali.

Budowa i parametry pracy

Obudowa termostatu wykonana jest z bakelitu zgodnie z DIN 53470, a pokrywa z poliamidu w kolorze jasnoszarym RAL 7035. Stopień ochrony IP66 zapewnia szczelność na pył i silne strumienie wody, co sprawdza się w halach produkcyjnych, pomieszczeniach technicznych i na pokładach. Wymiary 76 mm szerokości, 276 mm wysokości i 128 mm głębokości pozwalają na montaż w ograniczonej przestrzeni, a masa ok. 0,85 kg ułatwia instalację na dwóch otworach mocujących dostępnych po zdjęciu przedniej pokrywy.

Czujnik zdalny ma średnicę ok. 9,5 mm i długość 80 mm, połączony kapilarą o długości 2 m. Przyłącza kablowe 2 x PG 13,5 przyjmują przewody o średnicy 6-14 mm. Zakres pracy otoczenia -50 do 70 °C. Styk AgCdO zapewnia obciążalność AC-1 10 A 400 V, AC-3 4 A 400 V, AC-15 3 A 400 V oraz DC-13 12 W 220 V. Różnica załączeń jest mechanicznie regulowana, co pozwala dopasować histerezę do charakterystyki procesu i uniknąć niepożądanych drgań styków.

Zastosowania i montaż

RT 120 znajduje zastosowanie w regulacji kotłów, instalacji grzewczych, procesów przemysłowych i urządzeń morskich, gdzie liczy się bezpieczeństwo i niezawodność. Dzięki prostej konstrukcji, wysokiej dokładności i powtarzalności oraz długiej żywotności przełączania sprawdza się tam, gdzie konsekwencje przekroczenia temperatury są krytyczne. Wersja z automatycznym powrotem styków przełącza obwód przy spadku temperatury do wartości nastawy i wraca do pozycji wyjściowej po przekroczeniu nastawy powiększonej o zadaną różnicę.

Montaż odbywa się po zdjęciu pokrywy, z dostępem do otworów mocujących. Czujnik kapilarny należy umieścić w miejscu reprezentatywnym dla kontrolowanego medium, unikając najzimniejszego punktu układu przy napełnieniu typu C. Dostępne są akcesoria montażowe, w tym kołnierze do pochewek czujnikowych i uszczelnienia kapilary.

Zgodność i bezpieczeństwo

Urządzenie spełnia wymagania normy EN 60947-4/-5 i jest oznakowane CE. W dokumentacji producenta wskazywany jest poziom bezpieczeństwa SIL 2 zgodnie z IEC 61508 oraz homologacje morskie DNV, GL, NKK, RMRS. Konstrukcja z wymiennym układem styków i możliwością resetu zewnętrznego zwiększa niezawodność w aplikacjach alarmowych i regulacyjnych.
