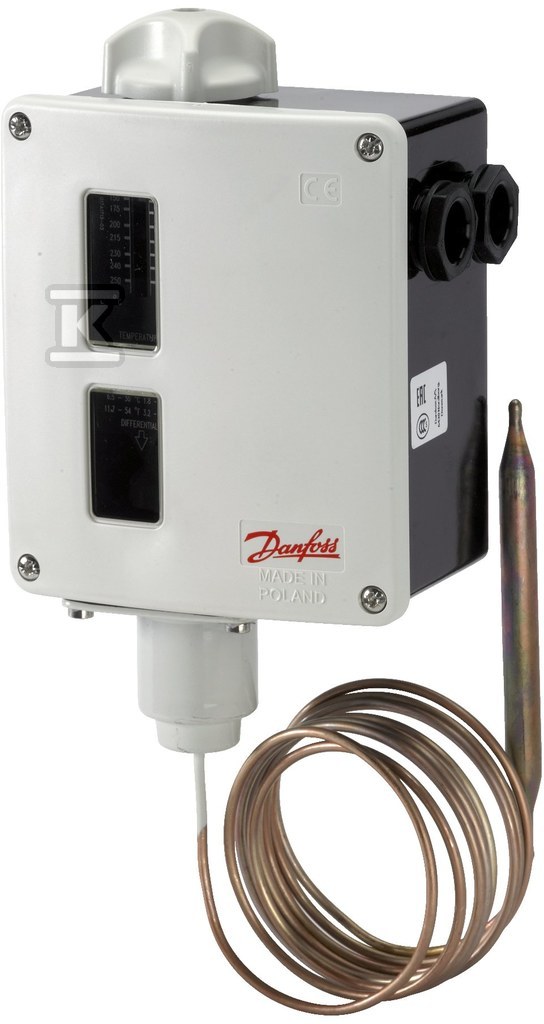

Termostat RT 123 zakres 150 - 250 C 017-522066

Termostat przemysłowy Danfoss RT 123 z czujnikiem kapilarnym 150-250 °C

Termostat RT 123 to urządzenie z serii RT przeznaczone do regulacji temperatury w instalacjach przemysłowych i morskich, gdzie liczy się powtarzalność działania i bezpieczeństwo. Model 017-522066 pracuje w zakresie nastawy 150-250 °C z czujnikiem kapilarnym o długości 2 m i maksymalną temperaturą czujnika 300 °C. Wykonanie z termicznym sprzężeniem zwrotnym zapewnia stabilną pracę przy automatycznym przełączaniu styków, a obudowa w kolorze beżowym o wymiarach 76 mm szerokości, 276 mm wysokości i 128 mm głębokości.

Budowa i parametry pracy

Urządzenie ma jednobiegunowy przełącznik SPDT z szybkim działaniem styków. W standardowym kontakcie dopuszczalne obciążenie to 10 A przy 400 V AC-1, 4 A przy 400 V AC-3 oraz 3 A przy 400 V AC-15. Wersja z automatycznym resetem wraca do pozycji wyjściowej po przekroczeniu nastawy plus zadana różnica.

Zakres nastawy 150-250 °C jest realizowany mechanicznie, bez wyświetlacza. Różnica załączeń jest regulowana i zależy od ustawienia skali - w dolnym zakresie nastawy wynosi 6,5-30 °C, a w górnym 1,8-9 °C. Zastosowanie napełnienia typu C zapewnia odpowiednią charakterystykę dla wysokich temperatur.

Obudowa ma stopień ochrony IP44. Wloty kablowe 2 × PG 13,5 przyjmują przewody 6-14 mm. Montaż odbywa się po zdjęciu pokrywy na dwóch otworach montażowych, z możliwością orientacji w dowolnej pozycji, z wyjątkiem wersji z kontaktem bez samoczynnego działania.

Zastosowanie i montaż

RT 123 jest typowym termostatem z cylindrycznym czujnikiem zdalnym i kapilarą. Przeznaczony jest do ogólnych zastosowań przemysłowych oraz w przemyśle okrętowym, w tym do zabezpieczeń i regulacji, gdzie krytyczne są kryteria bezpieczeństwa i ekonomiczne. Seria RT jest obecna w eksploatacji od ponad 60 lat i jest rekomendowana tam, gdzie wymagana jest niezawodność.

Czujnik kapilarny 2 m umożliwia pomiar w odległym punkcie procesu. System styków jest wymienny, a dostępna jest opcja z kontaktami pokrytymi złotem dla obciążeń sygnałowych.

Ustawienie nastawy odbywa się pokrętłem z odczytem na skali, a różnica jest regulowana osobnym pokrętłem. W przypadku pracy w temperaturze otoczenia odbiegającej od 20 °C możliwe jest skorygowanie wskazań skali zgodnie z kartą katalogową. Zalecany przepływ medium w kieszeni czujnika to ok. 0,3 m/s dla cieczy, co poprawia dynamikę pomiaru.

Zgodność i trwałość

Termostat spełnia wymagania CE zgodnie z EN 60947-4/-5. W ofercie serii RT występują aprobaty morskie i inne, warunkowo przy zastosowaniu przepustów kablowych zgodnych z przepisami stoczniowymi. Obudowa z bakelitu wg DIN 53470 i pokrywa z poliamidu zapewnia odporność mechaniczną, a konstrukcja bez wyświetlacza i bez łączności z asystentami głosowymi.

Wersja 017-522066 nie jest przeznaczona do instalacji chłodniczych i nie ma wykonania przeciwwybuchowego. Dzięki wymiennemu systemowi styków i dostępnym akcesoriom, takim jak uszczelki kapilary, uchwyty czujnika i pasta termoprzewodząca.
