Zawór odcinający z nastawą wstępną do zaworów ASV-P/PV - ASV-D DN25 003Z7010

od 1 szt.480,72 zł
brutto / szt.
na zamówienie
Indeks Onninen:CZP398
Indeks producenta:003Z7010
EAN:5702424617912
Opakowania zbiorcze:1 / 10 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Do ciepłej wody: tak
Gatunek materiału: CuZn40Pb2 (CW617N)
Materiał korpusu: Mosiądz
Materiał obudowy: Mosiądz
Średnica nominalna: DN 25
Wartość Kvs: 9.5
Z izolacją: nie
Z termometrem: nie
Zabezpieczenie powierzchni: Chromowanie
Ze wskaźnikiem pozycji: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,133 m / 0,125 m / 0,072 m / 0,96 kg / 0,001 m3
Kod celny:84818039

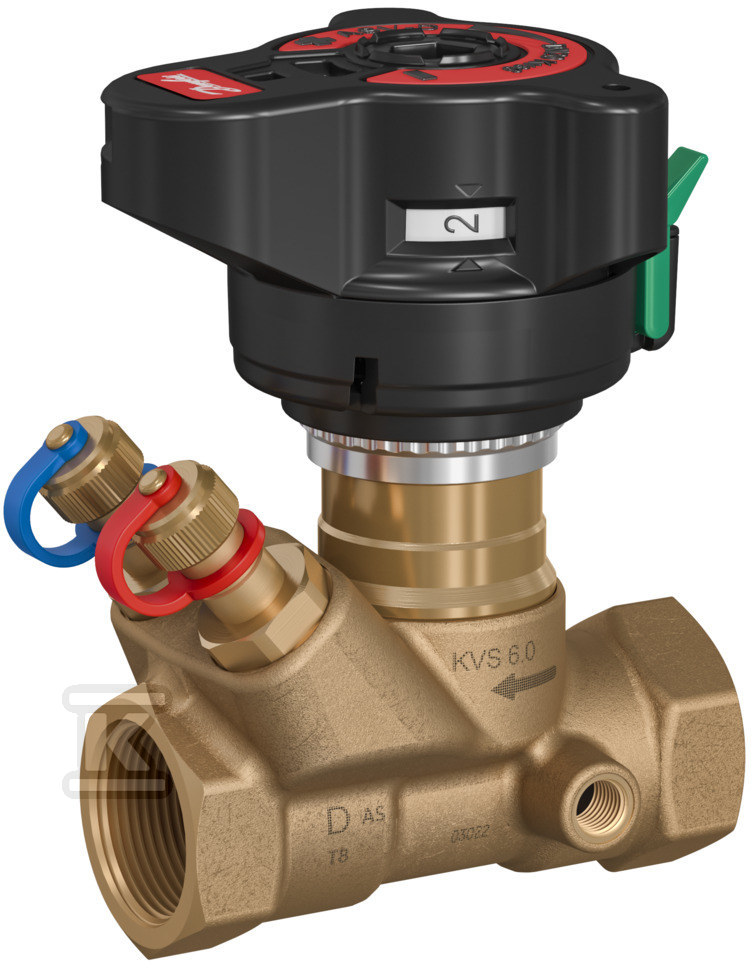

Zawór odcinający z nastawą wstępną do zaworów ASV-P/PV - ASV-D DN25 003Z7010

Równoważenie przepływu z ręczną nastawą wstępną i funkcją odcięcia ASV-D DN25

Zawór ASV-D DN25 to zawór partnera z ręczną nastawą wstępną i niezależną funkcją odcięcia przepływu, przeznaczony do pracy z dynamicznymi zaworami równoważącymi ASV-PV/P lub AB-PM. Umożliwia regulację różnicy ciśnień w pionach lub odgałęzieniach. Dwukierunkowa funkcjonalność pozwala na montaż zarówno wewnątrz, jak i na zewnątrz pętli regulacyjnej.

Budowa i materiały

Korpus wykonano z mosiądzu gatunku CuZn40Pb2, CW617N, z chromowanym zabezpieczeniem powierzchni. Kula zaworowa to chromowany mosiądz, uszczelnienie kuli to teflon, a uszczelnienia O-ringowe to EPDM. Króćce pomiarowe wykonano z mosiądzu DZR. Połączenia 1 i 2 to gwint wewnętrzny metryczny G 1, zgodny z ISO 228/1. Zawór nie ma wskaźnika pozycji, termometru ani izolacji. Konstrukcja jest przystosowana do ciepłej wody i mediów z dodatkiem glikolu etylenowego lub propylenowego oraz HYCOOL do 30 %.

Montaż, obsługa i parametry pracy

Zdejmowana głowica ułatwia montaż w ciasnych przestrzeniach, a wbudowane króćce pomiarowe przyjmują igły 3 mm, co pozwala na szybki pomiar różnicy ciśnień bez demontażu armatury. Skala nastaw wstępnych jest numeryczna i czytelna pod różnymi kątami, a nastawy łatwo blokować. Funkcja odcięcia działa niezależnie od ustawionej wartości przepływu, a kolorowy wskaźnik otwarcia-zamknięcia ułatwia kontrolę stanu pracy na pierwszy rzut oka.

Wymiary zabudowy to około 133 mm długości, 125 mm szerokości i 72 mm wysokości, przy masie około 0,96 kg. Wartość Kvs wynosi 9,5, co zapewnia wysokie przepływy przy niewielkich spadkach ciśnienia. Zawór pracuje przy maksymalnym statycznym ciśnieniu roboczym 20 bar, ciśnieniu próbnym 30 bar i maksymalnej różnicy ciśnień na zaworze 2,5 bar. Zakres temperatur medium to od -20 °C do 120 °C.

Zastosowanie w systemach grzewczych i chłodniczych

ASV-D współpracuje z zaworami ASV-PV/P i AB-PM w układach dynamicznego równoważenia. Zawór jest zalecany do pracy z urządzeniami pomiarowymi.

  • wysokie wartości kv przy małych spadkach ciśnienia,
  • funkcjonalność zaworu dwukierunkowego,
  • numeryczna skalą nastaw wstępnych widoczna pod różnymi kątami,
  • łatwe blokowanie nastaw wstępnych,
  • wbudowane króćce pomiarowe do igieł 3 mm,
  • zdejmowana głowica w celu ułatwienia montażu,
  • funkcja odcięcia niezależna od nastawy,
  • kolorowy wskaźnik otwarcia-zamknięcia.
