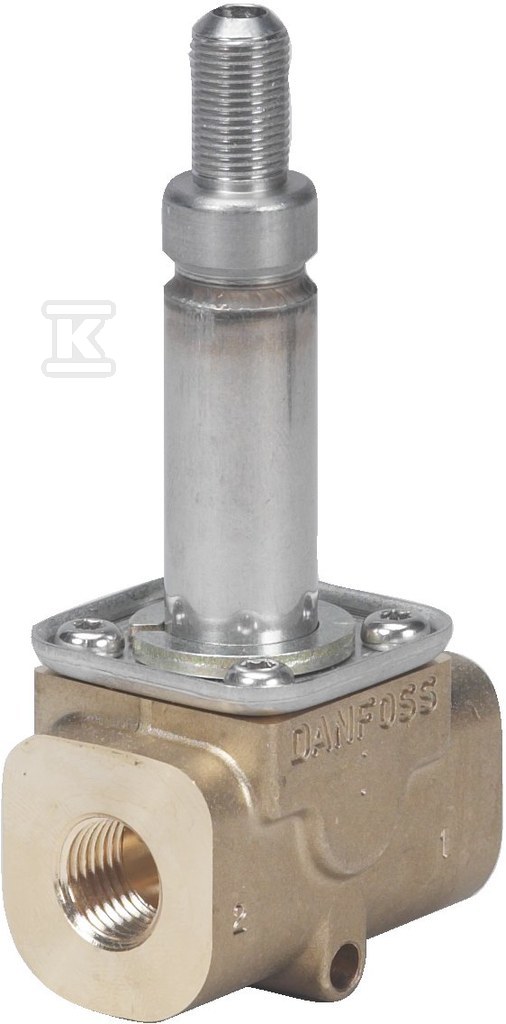

Zawór pilotowy EV310B G 1/4 cala NC do AV 210 032U4906

Bezpośrednio sterowany zawór elektromagnetyczny 3/2 NC do wody, oleju i sprężonego powietrza

Bezpośrednio sterowany zawór elektromagnetyczny 3/2-drogowy w wersji normalnie zamkniętej zapewnia szybkie i pewne odcinanie oraz załączanie przepływu w instalacjach przemysłowych i automatyki. Gwintowane przyłącze G 1/4 wg ISO 228/1 oraz prosta konstrukcja bezpośredniego działania sprawiają, że urządzenie pasuje do standardowych armatur i jest łatwe w montażu w pozycji zgodnej z dokumentacją. Obudowa z mosiądzu i uszczelnienie FKM dają odporność na typowe media neutralne, a kompaktowe wymiary z wysokością 128 mm i masą bez cewki 0,185 kg ułatwiają zabudowę w ograniczonej przestrzeni.

Budowa i materiały

Korpus wykonany jest z mosiądzu, co zapewnia dobrą odporność korozyjną w kontakcie z wodą, olejem i powietrzem. Uszczelnienie z FKM utrzymuje szczelność w szerokim zakresie temperatur medium. Zawór ma trzy drogi i dwie pozycje, w układzie NC, z bezpośrednim działaniem membrany bez pilota. Wersja z orificem 3,5 mm daje wartość przepływową Kv 0,40 m3/h. Cewka nie jest kompatybilna z systemem clip-on, a złącze kablowe cewki zapewnia klasę ochrony do IP65. Montaż jest możliwy w różnych orientacjach, zgodnie z instrukcją producenta.

Zastosowanie i kompatybilność

Urządzenie jest przeznaczone do pracy z wodą, olejem, sprężonym powietrzem oraz podobnymi mediami neutralnymi. Dzięki prostej budowie nadaje się do sterowania małymi przepływami w obwodach pneumatycznych i hydraulicznych. W ofercie występuje jako element współpracujący z zaworami AV 210. Nie należy stosować cewek typu clip-on na tym korpusie.

Parametry pracy i warunki eksploatacji

Zawór pracuje przy temperaturze medium od -10 °C do 100 °C, a temperatura otoczenia nie powinna przekraczać 40 °C. Dopuszczalna lepkość medium to do 50 cSt. Dla tej wersji z orificem 3,5 mm zakres różnicy ciśnień wynosi 0 - 5 bar, co odpowiada typowym aplikacjom niskiego i średniego ciśnienia w sterowaniu impulsowym. Wartość Kv 0,40 m3/h pozwala na precyzyjne dozowanie małych objętości. Uszczelnienie FKM i mosiężny korpus utrzymują stabilną pracę w warunkach zmiennych obciążeń termicznych i mechanicznych.
