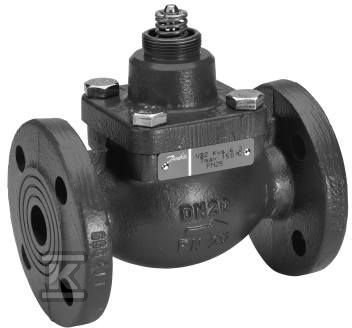

Zawór regulacyjny, dwudrogowy VB2, KVS=0,25 skok 5 065B2050

Zawór regulacyjny dwudrogowy z kołnierzowym przyłączem DN 15 do precyzyjnej regulacji przepływu

Zawór VB2 to dwudrogowy zawór sedłowy odciążony hydraulicznie, przeznaczony do pracy z elektrycznymi siłownikami Danfoss AMV(E) 10/20/30 oraz AMV(E) 13/23/33 ze sprężyną zwrotną. Rozwiązanie zapewnia stabilną regulację w instalacjach grzewczych, centralnego ogrzewania, przygotowania c.w.u. w układzie przepływowym i zasobnikowym oraz w systemach wentylacji i klimatyzacji HVAC. Dzięki małej wartości Kvs 0,25 m3/h i skokowi 5 mm sprawdza się tam, gdzie potrzebna jest dokładna, drobna modulacja przepływu przy zachowaniu szczelności w pozycji zamkniętej.

Budowa, materiał i wykonanie

Korpus wykonano z żeliwa GGG 40, EN-GJS-400-18-LT, co zapewnia wytrzymałość mechaniczną przy ciśnieniu nominalnym PN 25. Oba przyłącza są kołnierzowe DN 15, zgodne z normą ISO 7005-2, klasa ciśnienia kołnierza PN 25, średnica zewnętrzna rury połączenia 15 mm. Wszystkie porty są jednakowe.

• wysokość 99 mm, długość montażowa 130 mm, waga netto 3,4 kg
• skok 5 mm, optymalny do współpracy z wymienionymi siłownikami
• uszczelnienie sztukowania EPDM, stożek i trzpień ze stali nierdzewnej
• maksymalna nieszczelność w odniesieniu do wartości Kvs 0,05 %

Konstrukcja odciążona hydraulicznie ogranicza siłę potrzebną do przestawienia zaworu i zmniejsza obciążenie siłownika.

Zastosowanie i kompatybilność

Zawór przeznaczony jest do instalacji grzewczych. Nie jest przeznaczony do instalacji chłodniczych w rozumieniu parametrów ETIM.

• medium robocze: woda oraz wodny roztwór glikolu do 30 %
• temperatura czynnika 2 °C do 150 °C
• typowe zastosowania: sieci ciepłownicze, centralne ogrzewanie, przygotowanie ciepłej wody użytkowej, układy HVAC

Współpracuje fabrycznie z siłownikami AMV(E) 10/20/30 oraz AMV(E) 13/23/33 ze sprężyną zwrotną.

Parametry hydrauliczne i regulacyjne

Wartość przepływowa Kvs wynosi 0,25 m3/h przy charakterystyce składanej liniowej, tzw. split. Współczynnik regulacji Svo 2 % oraz zakres regulacji >50:1 pozwalają na płynną modulację przy małych zmianach położenia.

• klasa ciśnienia urządzenia PN 25, maksymalne ciśnienie robocze 25 bar
• maksymalne ciśnienie różnicowe w pozycji otwartej 16 bar
• współczynnik kawitacji ?0,5
• pH medium 7 do 10

Odciążenie hydrauliczne, niska nieszczelność i stabilna charakterystyka sprawiają, że zawór utrzymuje zadany przepływ nawet przy zmiennych warunkach sieci.
