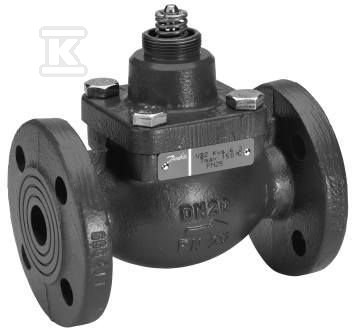

Zawór regulacyjny, dwudrogowy VB2, KVS=0,4 skok 5 065B2051

Zawór regulacyjny dwudrogowy VB2 z kołnierzem PN 25 do układów grzewczych i HVAC

Zawór VB2 to dwudrogowy, hydraulicznie odciążony zawór regulacyjny z przyłączem kołnierzowym przeznaczony do pracy z elektrycznymi siłownikami Danfoss AMV(E) 10/20/30 oraz wersjami ze sprężyną zwrotną AMV(E) 13/23/33. W wersji DN 15 z wartością Kvs 0,4 m3/h i skokiem 5 mm zapewnia precyzyjną regulację małych przepływów w instalacjach ciepłowniczych, centralnego ogrzewania, przygotowania ciepłej wody użytkowej w układach przepływowych i zasobnikowych oraz w wentylacji i klimatyzacji.

Konstrukcja oparta jest na korpusie z żeliwa sferoidalnego EN-GJS-400-18-LT, oznaczonego jako GGG 40.3, co w połączeniu z klasą ciśnienia PN 25 daje stabilność mechaniczną w wymagających warunkach pracy. Grzybek, gniazdo i trzpień wykonano ze stali nierdzewnej, a uszczelnienie w komorze dławikowej to pierścienie O-ring z EPDM. Przyłącza kołnierzowe zgodne z EN 1092-2, średnica nominalna DN 15, średnica zewnętrzna rury połączenia 15 mm. Wysokość zabudowy wynosi 99 mm, długość 130 mm, średnica kołnierza DC 65 mm z 4 otworami o średnicy 14 mm, masa netto ok. 3,4 kg.

Budowa i materiały

Korpus z żeliwa GGG 40 zapewnia odporność na ciśnienie nominalne PN 25 i temperaturę czynnika od 2 °C do 150 °C. Zawór pracuje z wodą oraz wodnym roztworem glikolu do 30 %. Zakres pH medium 7-10. Charakterystyka regulacji typu split została opracowana dla najbardziej wymagających aplikacji i pozwala na szybką i stabilną regulację także przy małych przepływach, ograniczając oscylacje temperatury. Zakres regulacji przekracza 50:1, a współczynnik kawitacji z ? 0,5 ogranicza ryzyko uszkodzeń erozyjnych.

Nieszczelność w pozycji zamkniętej to maksymalnie 0,05 % wartości Kvs zgodnie z IEC 534. Współczynnik regulacji Svo wynosi 2 %. Maksymalne ciśnienie różnicowe w pozycji otwartej to 16 bar przy współpracy z siłownikami AMV(E) 10/13. Maksymalne ciśnienie robocze wynosi 25 bar, przy zalecanej pracy do 12 bar, optymalnie ok. 4 bar w celu ograniczenia hałasu i kawitacji.

Zastosowanie i współpraca z siłownikami

VB2 jest przeznaczony do montażu w układach ciepłowniczych, ogrzewania, przygotowania c.w.u. z wymiennikiem lub zasobnikiem oraz w HVAC. Dzięki odciążeniu hydraulicznemu możliwe jest sterowanie zaworem małymi siłownikami przy wysokim ciśnieniu różnicowym. Połączenie z siłownikiem AMV(E) 10/13 zapewnia maksymalny nacisk zamykania 16 bar, a z AMV(E) 20/23/30/33 również 16 bar w tym rozmiarze.

Skok 5 mm i prosta mechaniczna obsługa poprzez push connection ułatwiają montaż i serwis. Zawór współpracuje z siłownikami AMV(E) 10, AMV(E) 20, AMV(E) 30 oraz wersjami ze sprężyną zwrotną AMV(E) 13, AMV(E) 23, AMV(E) 33. W praktyce oznacza to stabilną temperaturę ciepłej wody, mniejsze zużycie energii dzięki stabilnej regulacji oraz dłuższą żywotność elementów instalacji.
