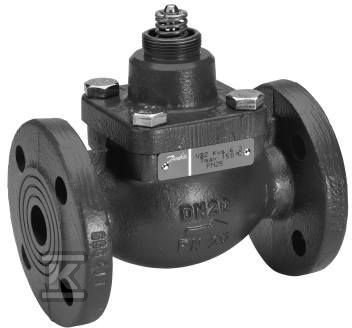

Zawór regulacyjny, dwudrogowy VB2, KVS=1 skok 5 065B2053

Zawór regulacyjny dwudrogowy do precyzyjnej regulacji przepływu w instalacjach grzewczych i HVAC

Hydraulicznie odciążony zawór grzybkowy z kołnierzowym przyłączem DN 15 przeznaczony jest do pracy z elektrycznymi siłownikami AMV(E) 10/20/30 oraz wersjami ze sprężyną zwrotną AMV(E) 13/23/33. Skok trzpienia 5 mm i wartość Kvs 1 m3/h pozwalają na dokładne sterowanie przepływem w obwodach o umiarkowanym zapotrzebowaniu, a charakterystyka typu split zapewnia liniową odpowiedź w szerokim zakresie otwarcia. Rozwiązanie sprawdza się w miejskich sieciach ciepłowniczych, instalacjach centralnego ogrzewania, przygotowaniu ciepłej wody użytkowej w układzie przepływowym lub zasobnikowym oraz w instalacjach wentylacji i klimatyzacji.

Konstrukcja i materiały

Korpus wykonano z żeliwa sferoidalnego GGG 40, w praktyce EN-GJS-400-18-LT, przystosowanego do klasy ciśnieniowej PN 25. Połączenia kołnierzowe zgodne z ISO 7005-2, klasa PN 25, mają średnicę nominalną DN 15 i średnicę zewnętrzną rury 15 mm na obu króćcach. Części zwilżane - grzybek, gniazdo i trzpień - wykonano ze stali nierdzewnej, co ogranicza korozję w wodzie obiegowej i roztworach glikolu. Uszczelnienie dławicy z O-ringu EPDM ogranicza nieszczelności zewnętrzne i pozwala na długą eksploatację przy zachowaniu parametrów pracy. Wysokość zaworu to 99 mm, masa netto ok. 3,4 kg, a wszystkie porty są jednakowe.

Zakres pracy i parametry hydrauliczne

Zawór pracuje w zakresie temperatur czynnika od 2 °C do 150 °C i toleruje wodne roztwory glikolu do 30 %. Ciśnienie nominalne PN wynosi 25 bar, a maksymalne ciśnienie różnicowe w pozycji otwartej to 16 bar. Współczynnik przepływu Kvs 1 m3/h przy skoku 5 mm, w połączeniu z charakterystyką split i zakresem regulacji ? 50:1, daje stabilne utrzymanie parametrów przy zmiennych obciążeniach. Maksymalny przeciek w pozycji zamkniętej to 0,05 % wartości Kvs, zgodnie z klasą szczelności IEC 534. Współczynnik kawitacji ok. 0,5 oraz współczynnik regulacji Svo 2 % wskazują na przewidywalne zachowanie hydrauliczne w typowych warunkach pracy.

Zastosowanie i kompatybilność

Dzięki odciążeniu hydraulicznemu zawór współpracuje bezpośrednio z siłownikami Danfoss AMV(E) 10/20/30 oraz AMV(E) 13/23/33 ze sprężyną zwrotną, z mechanicznym połączeniem push. Przeznaczony jest do regulacji przepływu w wodzie obiegowej, wodzie sieciowej ciepłowniczej oraz w roztworach glikolu przy pH 7…10. Stosowany jest tam, gdzie wymagane jest precyzyjne utrzymanie temperatury i przepływu, m.in. w węzłach cieplnych, instalacjach c.o. zasilanych z sieci oraz w układach HVAC.
