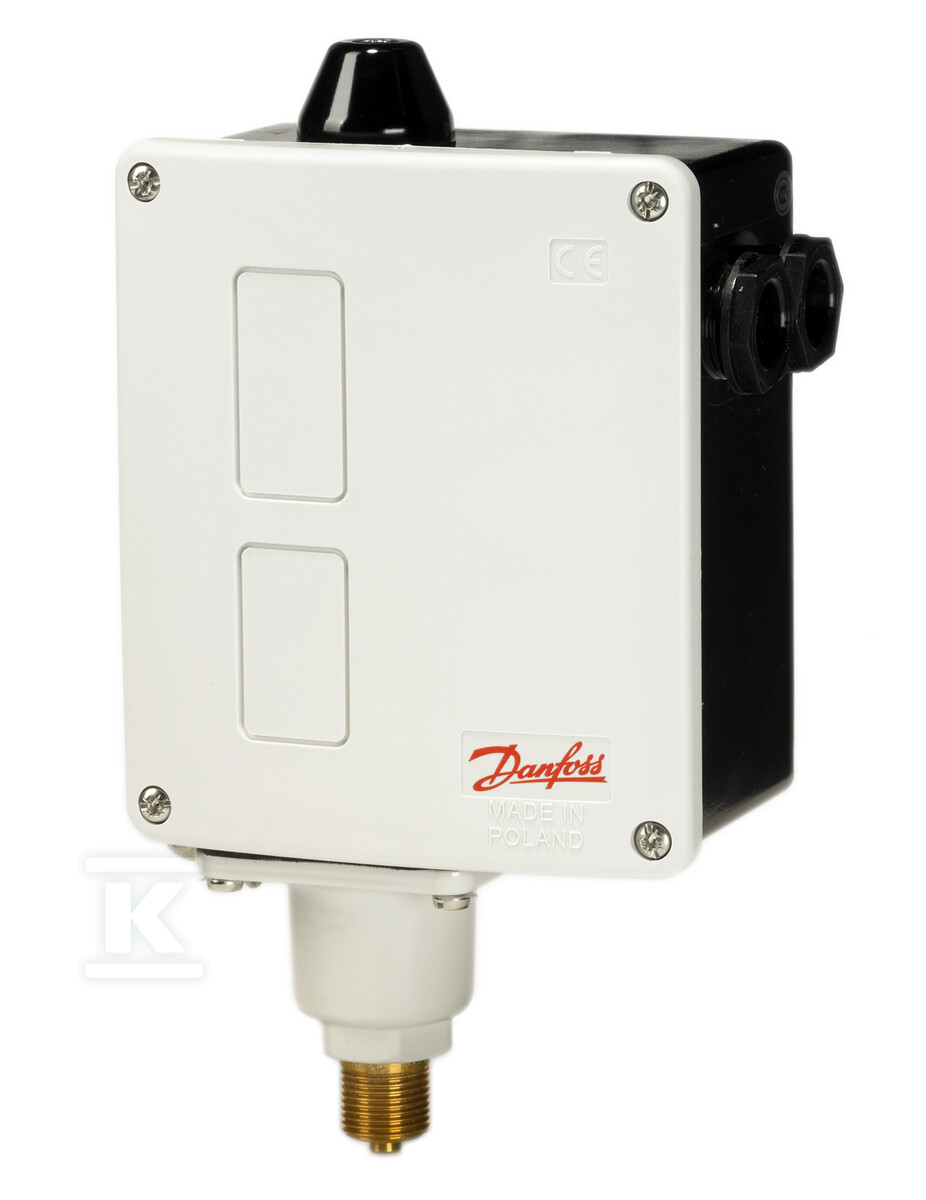

Presostat DANFOSS RT200 017-524066

Regulator ciśnienia z automatycznym resetem do instalacji chłodniczych i klimatyzacyjnych

Monitorowanie i kontrola ciśnienia w obwodach chłodniczych, klimatyzacyjnych i pompowych wymaga elementu, który szybko i pewnie przełączy obwód przy osiągnięciu zadanej wartości. Presostat serii RT200 z automatycznym resetem i wymiennym systemem styków SPDT spełnia tę rolę w instalacjach z czynnikami chłodniczymi oraz sprężonym powietrzem i gazami. Mechanizm nastawy działa na membranie w formie bellows, co zapewnia powtarzalną charakterystykę przełączania bez konieczności kalibracji w warunkach polowych.

Budowa mechaniczna i połączenia

Obudowa zapewnia klasę szczelności IP66, co pozwala na montaż w pomieszczeniach technicznych i na zewnątrz przy zachowaniu ochrony przed pyłem i strugami wody. Przyłącze ciśnieniowe wykonane jest w standardzie ISO 228-1, gwint G 3/8, w wersji męskiej, co ułatwia bezpośrednie połączenie z instalacją miedzianą lub stalową. Połączenie elektryczne realizowane jest poprzez dwa wejścia kablowe Pg 13,5 z dławikiem śrubowym, zgodne z DIN 40430, dla przewodów o średnicy 5 do 14 mm. Wewnętrzne zaciski przyjmują przewody elastyczne z tulejkami 0,2-1,5 mm2, bez tulejek 0,2-2,5 mm2 oraz przewody sztywne/lite 0,2-2,5 mm2.

Styk jednobiegunowy przełączny SPDT jest sterowany ciśnieniem i ma konstrukcję wymienną. Reset następuje automatycznie po spadku ciśnienia poniżej wartości zadanej, bez konieczności interwencji operatora. Masa netto urządzenia to ok. 0,85 kg, masa brutto ok. 0,974 kg, a objętość opakowania ok. 2,685 l. Produkt dostarczany jest w opakowaniu zbiorczym, 15 szt. na opakowanie.

Zakres nastaw i warunki pracy

Zakres regulacji ciśnienia wynosi 0,2-6 bar, z mechaniczną różnicą załączeń 0,25-1,2 bar, co pozwala na precyzyjne ustawienie punktu zadziałania i histerezy w zależności od charakterystyki instalacji. Maksymalne ciśnienie robocze PS to 22 bar, a maksymalne ciśnienie próbne Pe to 25 bar. Element pomiarowy pracuje w temperaturze otoczenia od -50 °C do 70 °C, a medium może mieć temperaturę od -40 °C do 100 °C, z możliwością zastosowania pętli tłumiących do 400 °C.

Parametry elektryczne zgodne są z EN 60947-4/-5. Izolacja 400 V, stopień zanieczyszczenia 3, napięcie udarowe znamionowe 4 kV, zabezpieczenie zwarciowe bezpiecznikiem 10 A. Obciążalność styków obejmuje AC-1 10 A / 400 V, AC-3 4 A / 400 V, AC-15 3 A / 400 V oraz DC-13 12 W / 220 V. W praktyce oznacza to możliwość bezpośredniego sterowania stycznikami i cewkami bez dodatkowego przekaźnika pośredniczącego.

Zastosowanie, kompatybilność i normy

Urządzenie przeznaczone jest do kontroli i zabezpieczania instalacji chłodniczych i klimatyzacyjnych, pomp, sprężarek oraz układów pneumatycznych. Kompatybilne jest z szeroką grupą czynników chłodniczych, w tym R11, R113, R12, R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A i R507C. Dzięki temu znajduje zastosowanie w agregatach chłodniczych, chłodniach, witrynach i systemach HVAC.

Produkt spełnia wymagania CE, jest zgodny z EU RoHS i China RoHS, objęty jest zakresem WEEE, kategoria EEE 5 - małe urządzenia. W dokumentacji wskazana jest obecność ołowiu CAS 7439-92-1 na liście kandydackiej REACH. Zgodność z EN 60947 zapewnia przewidywalne zachowanie w obwodach sterowniczych i ułatwia akceptację przez instalatorów oraz inspektorów.
