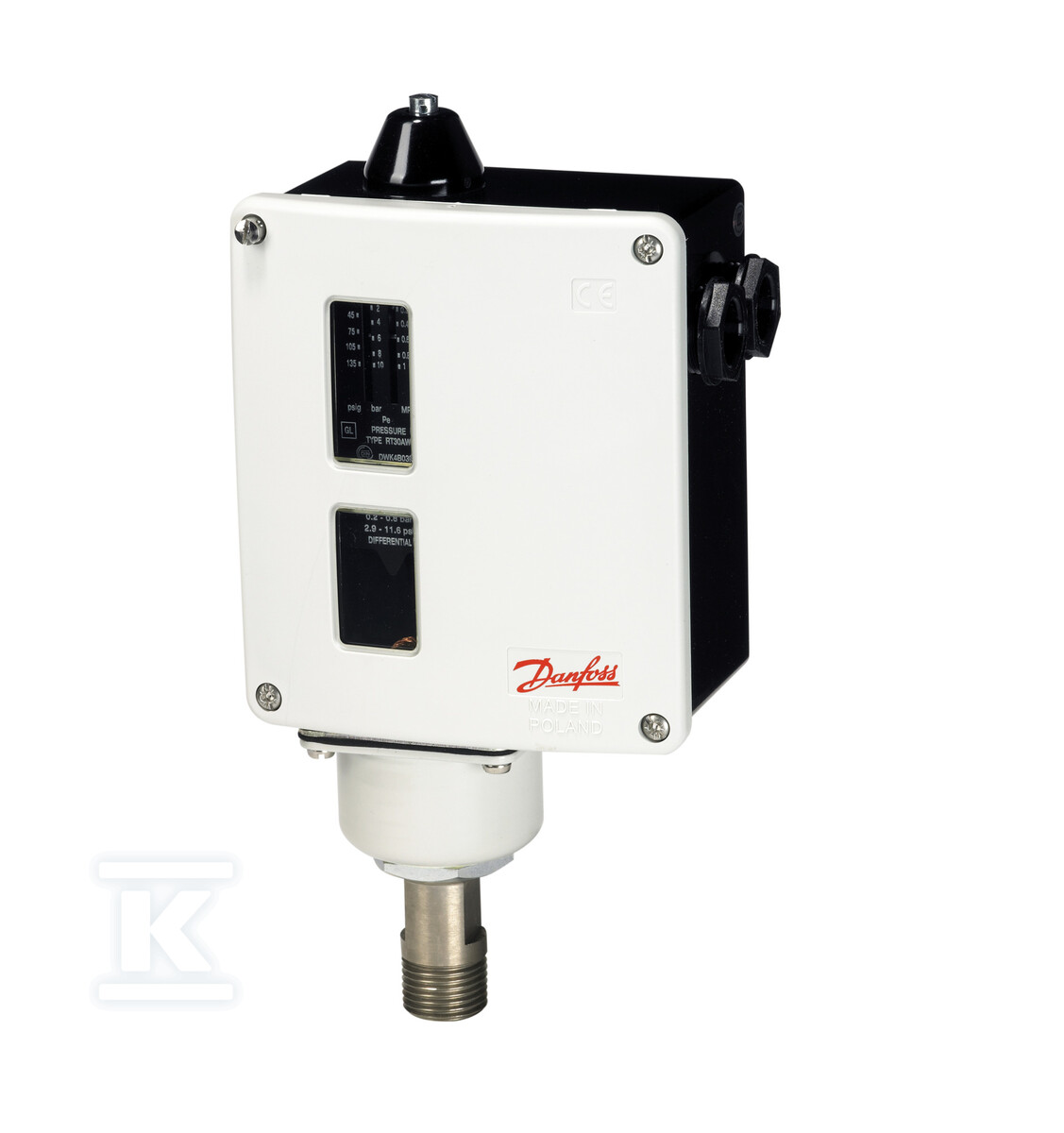

Presostat, RT116 017-520466

Mechaniczny presostat do zabezpieczeń ciśnieniowych w chłodnictwie i klimatyzacji

Mechaniczny presostat przeznaczony do kontroli i zabezpieczania obwodów pracujących pod ciśnieniem w instalacjach chłodniczych, klimatyzacyjnych oraz przemysłowych. Wykorzystuje element pomiarowy w postaci membrany falistej, co zapewnia stabilną pracę przy zmiennych warunkach obciążenia i dobrą odporność na drgania. Funkcja resetu Manual Max wymusza ręczne potwierdzenie powrotu do stanu bezpiecznego po osiągnięciu wartości maksymalnej, co ogranicza ryzyko samoczynnego ponownego załączenia w warunkach awaryjnych.

Zakres regulacji i charakterystyka pracy

Zakres nastawy ciśnienia wynosi 1,00 - 10,00 bar z mechaniczną różnicą załączeń ok. 0,33 bar. Różnica ta pozwala na uniknięcie niepożądanych drgań styków przy niewielkich wahaniach ciśnienia w obiegu. Maksymalne ciśnienie robocze to 22,0 bar, a maksymalne ciśnienie próbne 25,0 bar, co daje zapas bezpieczeństwa przy rozruchach i chwilowych skokach ciśnienia.

Styk przełączny SPDT umożliwia realizację zarówno obwodów załączeniowych, jak i odcinających. System styków jest wymienny, co upraszcza serwisowanie bez demontażu całego urządzenia z instalacji. Obciążalność styków obejmuje AC1 10 A / 400 V, AC3 4 A / 400 V, AC15 3 A / 400 V oraz DC13 12 W / 220 V, z możliwością pracy rozruchowej do 28 A / 400 V. Zgodność z normą EN 60947-4/-5 oraz parametry izolacji 400 V, stopień zanieczyszczenia 3, napięcie udarowe znamionowe 4 kV i zabezpieczenie zwarciowe bezpiecznikiem 10 A potwierdzają przeznaczenie do obwodów sterowniczych i zabezpieczających.

Budowa, połączenia i warunki środowiskowe

Obudowa zapewnia klasę szczelności IP54, odporną na pył i zachlapania, a zakres temperatur otoczenia -50 °C do 70 °C pozwala na montaż w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w osłonach. Medium robocze może mieć temperaturę -40 °C do 100 °C, co obejmuje wodę, oleje i powietrze.

Połączenie procesowe to gwint G 3/8 męski wg ISO 228-1, standardowy w armaturze chłodniczej i klimatyzacyjnej. Połączenie elektryczne realizowane jest poprzez 2 x Pg 13,5 z wejściem śrubowym, zgodnie z DIN 40430. Przewody elastyczne z tulejkami 0,2 - 1,5 mm2, bez tulejek 0,2 - 2,5 mm2 oraz przewody sztywne / wielodrutowe 0,2 - 2,5 mm2 mieszczą się w zakresie zacisków.

Masa netto ok. 0,86 kg, masa brutto ok. 0,97 kg. Produkt dostarczany jest w opakowaniu zbiorczym, 15 szt. na opakowanie.

Zastosowanie i montaż

Presostat przeznaczony jest do zastosowań w chłodnictwo komercyjne i klimatyzacja. Dzięki elementowi pomiarowemu w postaci membrany falistej nadaje się do pracy z wodą, olejem i powietrzem.

Montaż odbywa się na rurze procesowej poprzez gwint G 3/8, a kable prowadzone są dwoma dławikami Pg 13,5. Ręczny reset Max wymaga interwencji serwisanta po zadziałaniu, co zwiększa bezpieczeństwo procesu. Urządzenie spełnia wymagania CE, EU RoHS, RoHS, UK RoHS, jest w zakresie WEEE i posiada deklarację zgodności z normami elektrycznymi EN 60947.
