Zawór grzejnikowy niezależny od ciśnienia do instalacji dwururowych

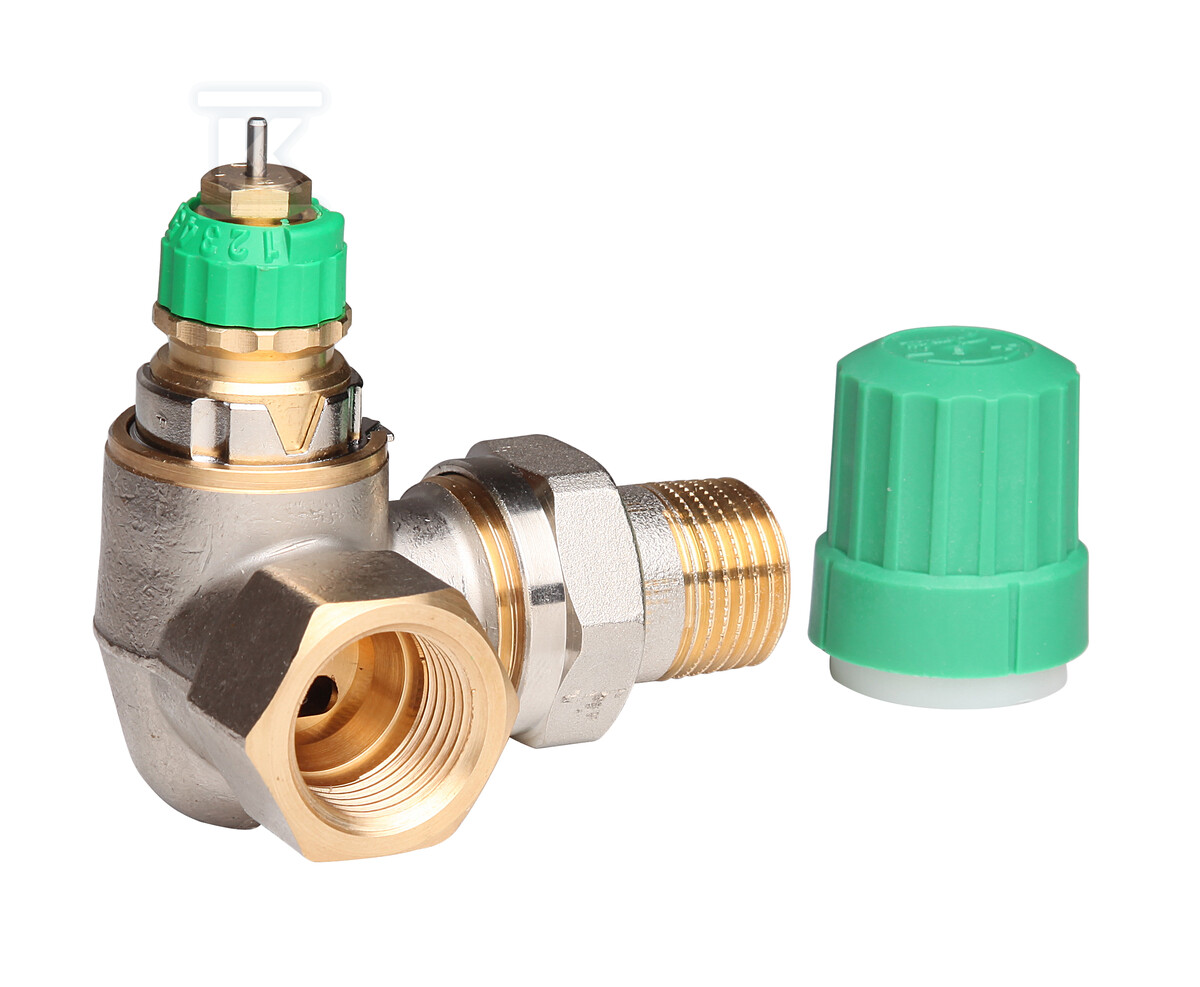

Zawór Dynamic Valve™ RA-DV DN 15 w wersji podwójny kątowy lewy łączy w jednym korpusie termostatyczną regulację temperatury z automatycznym wyrównaniem hydraulicznym. Współpracuje z głowicami Danfoss RA ze złączem zatrzaskowym i spełnia wymagania normy EN 215 dla termostatycznych zaworów grzejnikowych. Dzięki wbudowanemu regulatorowi różnicy ciśnień utrzymuje stały przepływ niezależnie od zmian ciśnienia w pionie, co pozwala na precyzyjną pracę każdego grzejnika bez dodatkowych regulatorów pod pionami.

Budowa i materiały

Korpus wykonany jest z mosiądzu z powierzchnią niklowaną, co zapewnia odporność na korozję w instalacji centralnego ogrzewania. Uszczelnienie pierścieniowe EPDM i stożek zaworu NBR współpracują z chromowaną stalą trzpienia i sprężyny oraz cylindrem dławiącym z polifenylosulfidu PPS. Regulator ciśnienia to połączenie mosiądzu i EPDM.

Wykonanie podwójny kątowy lewy ma gwint wewnętrzny Rp 1/2 do rurociągu i gwint zewnętrzny R 1/2 do grzejnika, co ułatwia montaż w ciasnych wnękach przy lewym podłączeniu. Wymiary montażowe to między innymi L3 30 mm, L4 58 mm, L5 33 mm, L6 52 mm i L7 103 mm, przy kluczach S1 27 mm i S2 30 mm. Konstrukcja pozwala na pracę w temperaturze od 2 °C do 95 °C przy maksymalnym ciśnieniu roboczym 10 bar i ciśnieniu próbnym 16 bar.

Regulacja przepływu i stabilizacja ciśnienia

Wbudowany regulator utrzymuje różnicę ciśnień na części regulacyjnej na poziomie 0,1 bar w zakresie roboczym 0,1-0,6 bar. Dzięki temu nastawiony przepływ pozostaje stały mimo fluktuacji w instalacji dwururowych. Automatyczny ogranicznik przepływu pozwala wstępnie ograniczyć maksymalny przepływ w zakresie od około 10 l/h do 135 l/h.

Pierścień nastawy wstępnej 1-7+N działa bez narzędzi po zdjęciu kapturka ochronnego lub głowicy. Nastawa N oznacza zawór całkowicie otwarty. Z głowicą termostatyczną typowe wartości to około 9 l/h dla nastawy 1, 14 l/h dla 2, 18 l/h dla 3, 30 l/h dla 4, 45 l/h dla 5, 70 l/h dla 6, 90 l/h dla 7 i około 130 l/h dla N. Precyzyjne ograniczenie przepływu eliminuje typowe problemy eksploatacyjne: hałas, nierównomierną dystrybucję ciepła i nadmierne zużycie energii.

Zastosowanie i montaż

Zawór przeznaczony jest do instalacji centralnego ogrzewania dwururowych z pompami obiegowymi. Sprawdzi się szczególnie w pionach z niewielką liczbą grzejników, do około 10 grzejników na pion, gdzie tradycyjne rozwiązania wymagają dodatkowych regulatorów ciśnienia umieszczanych w piwnicach.

Kompatybilny jest z głowicami i napędami RA, RAW, RAE, RAS-C, Danfoss Eco oraz TWA-A. Dla instalatora oznacza to szybszy montaż i brak konieczności dodatkowego bilansowania hydraulicznego. Dla użytkownika końcowego przekłada się na stabilną temperaturę w pomieszczeniu, cichą pracę instalacji i mniejsze zużycie energii dzięki utrzymaniu zadanej charakterystyki przepływu niezależnie od obciążenia innych odbiorników.
