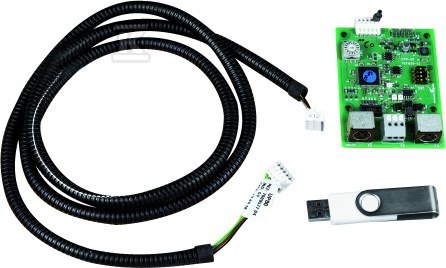

Bramka Modbus GTW08 7721982

Integracja kotłów De Dietrich z systemem BMS przez Modbus RTU

Bramka komunikacyjna GTW08 umożliwia połączenie konsol regulacyjnych kotłów De Dietrich z systemami nadzoru BMS. Urządzenie pełni rolę konwertera sygnałów pomiędzy własną magistralą kotła a siecią Modbus RTU z interfejsem RS485, dzięki czemu dane z kotła stają się dostępne dla centralnego systemu zarządzania instalacją grzewczą. Rozwiązanie jest przeznaczone dla instalatorów systemów grzewczych oraz użytkowników końcowych oczekujących zdalnego monitoringu i sterowania pracą kotła w ramach istniejącej infrastruktury BMS.

Kompatybilność i zastosowanie w kotłach z Diematic Evolution

Bramka GTW08 jest dedykowana do produktów wyposażonych w konsolę sterowniczą Diematic Evolution, E-Pilot oraz Inicontrol 2. Po instalacji umożliwia odczyt parametrów pracy kotła i przesyłanie komend zgodnie ze standardem Modbus RTU, co pozwala na integrację z systemami nadzoru budynku bez konieczności dodatkowych przetworników. Urządzenie pracuje jako interfejs dla jednego niezależnego kotła, co upraszcza adresację w sieci i ogranicza ryzyko kolizji komunikacyjnych. Producentem wprowadzającym na rynek polski jest BDR Thermea Poland Sp. z o.o.

Budowa i montaż w panelu sterowania kotła

GTW08 montuje się wewnątrz obudowy panelu sterowania kotła, bez konieczności prowadzenia dodatkowego okablowania zasilającego. Zasilanie odbywa się bezpośrednio przez magistralę komunikacyjną kotła, co ogranicza liczbę przewodów i upraszcza instalację. Wymiary urządzenia to szerokość 60 mm, wysokość 80 mm i głębokość 20 mm, a masa wynosi ok. 120 g. Kompaktowa forma pozwala na umieszczenie bramki w ograniczonej przestrzeni pulpitu kotła bez ingerencji w estetykę instalacji. Wymiary opakowania handlowego to długość 213 mm, szerokość 113 mm i wysokość 100 mm.

Transmisja danych i sposób pracy

Urządzenie realizuje transmisję danych zgodnych ze standardem Modbus RTU przez interfejs RS485. Prędkość transmisji oraz parzystość można ustawić zgodnie z wymaganiami systemu BMS, co ułatwia dopasowanie do istniejącej sieci. Konwersja sygnałów odbywa się w czasie rzeczywistym, zapewniając stabilne połączenie pomiędzy konsolą regulacyjną a nadbudowanym systemem nadzoru. Dzięki temu instalator może zintegrować kocioł z centralą BMS bez dodatkowych modułów pośrednich, a użytkownik końcowy zyskuje dostęp do danych eksploatacyjnych w ramach jednego interfejsu zarządzania budynkiem.
