Bramka Modbus GTW26 - DIEMATIC m3/iSystem 7714175

Bramka komunikacyjna Modbus GTW26 do kotłów De Dietrich z konsolą Diematic iSystem i Diematic m3

Komunikacja pomiędzy kotłami De Dietrich wyposażonymi w konsolę Diematic iSystem lub Diematic m3 a systemem nadzoru budynku staje się prosta dzięki bramce z konwerterem sygnałów GTW26. Urządzenie realizuje transmisję danych zgodną ze standardem Modbus RTU przez interfejs RS485 i umożliwia dwukierunkową wymianę informacji z systemami BMS. Instalator zyskuje gotowe rozwiązanie do zdalnego monitorowania i sterowania kluczowymi parametrami kotła, a użytkownik końcowy - dostęp do danych o pracy instalacji w ramach centralnego nadzoru.

Kompatybilność i integracja z BMS

Bramka jest dedykowana do kotłów z konsolą regulacyjną Diematic iSystem oraz Diematic m3. Po podłączeniu umożliwia odczyt i zapis parametrów pracy kotła w ramach istniejącej infrastruktury BMS, takich jak temperatura, ciśnienie czy wydajność. Transmisja odbywa się w protokole Modbus RTU przez RS485, co zapewnia zgodność z typowymi systemami automatyki budynkowej. Dzięki temu możliwe jest włączenie kotłowni do centralnego monitoringu bez konieczności wymiany konsoli sterowniczej.

• integracja z systemami nadzoru BMS
• dwukierunkowa komunikacja Modbus RTU / RS485
• kompatybilność z Diematic iSystem i Diematic m3
• wsparcie dla kaskady lub pojedynczego kotła

Budowa, montaż i zasilanie

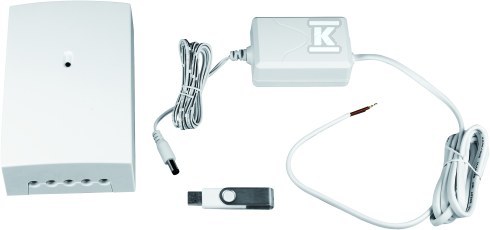

GTW26 montuje się poza obudową kotła. Obudowa ma wymiary 90 mm szerokości, 150 mm wysokości i 50 mm głębokości, co pozwala na dyskretne umieszczenie w pobliżu kotłowni. Zasilanie odbywa się z sieci 230 V, 50 Hz za pośrednictwem dołączonego transformatora 230 V-24 V. W zestawie producent przewiduje również klucz USB z adresami punktów danych oraz papierową instrukcję instalacji. Rozwiązanie jest przeznaczone do pracy w pomieszczeniach technicznych, z dostępem do sieci zasilającej i magistrali komunikacyjnej.

• montaż zewnętrzny, poza kotłem
• zasilanie 230 V, 50 Hz przez transformator 230 V-24 V
• kompaktowe wymiary 90 mm × 150 mm × 50 mm
• dokumentacja i adresy punktów danych na nośniku USB

Parametry pracy i ochrona

Urządzenie pracuje w klasie ochrony IP20 i jest przeznaczone do instalacji wewnętrznych. Komunikacja Modbus RTU zapewnia stabilną wymianę danych z systemem nadrzędnym, a dedykowana konstrukcja bramki eliminuje potrzebę dodatkowych konwerterów. Dzięki temu instalator ogranicza czas uruchomienia, a system BMS otrzymuje spójne informacje o stanie kotła bez dodatkowej konfiguracji sprzętowej.

• klasa ochrony IP20
• praca w standardzie Modbus RTU przez RS485
• przeznaczenie do systemów grzewczych z kotłami De Dietrich
• producent BDR Thermea Poland Sp. z o.o.
