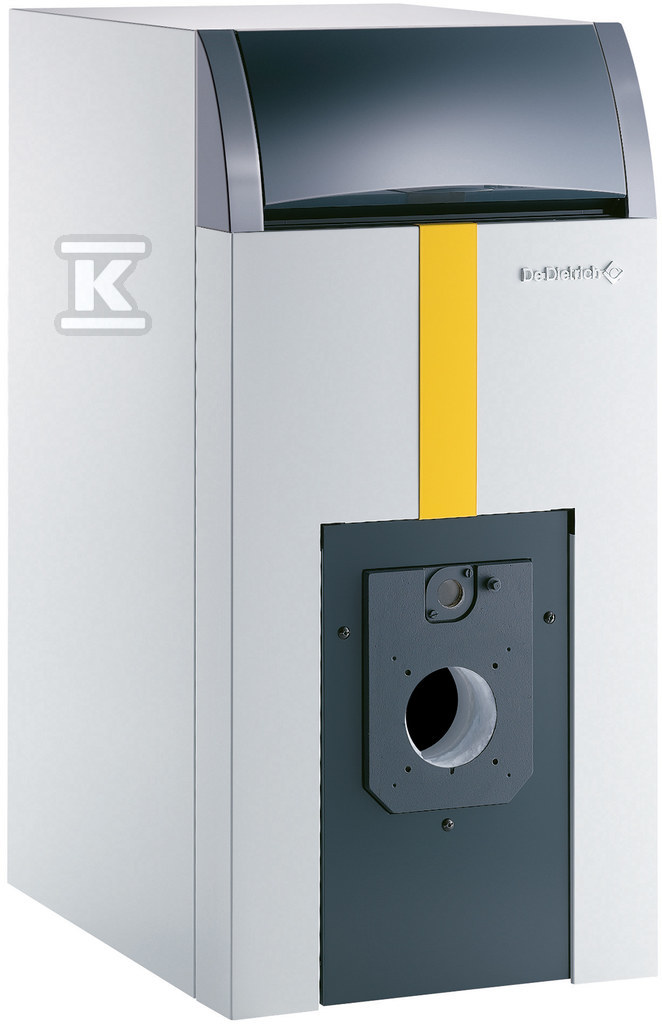

Kocioł olejowy/gazowy GT 224/B żeliwny stojący, korpus w członach luzem 100004256

Wysokosprawny kocioł żeliwny do ogrzewania domów i obiektów komercyjnych

Kocioł GT 224/B z rodziny GT 220 to niskotemperaturowy kocioł żeliwny stojący, przystosowany do pracy z palnikiem olejowym lub gazowym. Moc cieplna w zakresie 44-50 kW pozwala efektywnie ogrzać powierzchnię do 500 m2.

Korpus wykonano z żeliwa eutektycznego, które wyróżnia się podwyższoną odpornością na korozję w porównaniu ze standardowymi odlewami żeliwnymi. Materiał ten dobrze znosi pracę w trybie niskich temperatur modulowanych na linii zasilającej - minimalna temperatura spływu może wynosić zaledwie 30°C, a linia powrotna nie wymaga żadnych ograniczeń temperaturowych.

Komora spalania o trzyciągowym przepływie spalin oraz duża objętość paleniska zapewniają wysoką jakość spalania i roczną sprawność eksploatacyjną sięgającą 94%. Maksymalna temperatura robocza wynosi 100°C, a ciśnienie robocze może osiągać 4 bary. Kocioł wyposażono w regulowany termostat kotła o zakresie 30-90°C oraz termostat bezpieczeństwa ustawiony na 110°C.

Konstrukcja i dostawa

Korpus dostarczany jest w członach luzem - instalator składa go na miejscu, co ułatwia transport i wniesienie urządzenia do kotłowni. Waga samego korpusu luzem to około 226 kg, a całkowita masa z konsolą sterowniczą wynosi około 251 kg. Wymiary urządzenia to 520 × 772 × 1065 mm (szerokość × głębokość × wysokość). Przyłącza centralnego ogrzewania mają średnicę 40 mm.

Palnik olejowy lub gazowy stanowi osobne wyposażenie dodatkowe - do tego modelu przewidziano palniki jednostopniowe (olejowy M 100/3S lub gazowy G 200). Jednostka dostawy obejmuje od 3 do 4 pakietów.

Systemy sterowania

Kocioł oferuje funkcję priorytetu ciepłej wody użytkowej oraz dwie konsole sterownicze:

Konsola	Zastosowanie	Sterowanie palnika
B (podstawowa)	Praca poprzez termostat kotła	Palnik 1-stopniowy
D (DIEMATIC 3)	Programowalna automatyka pogodowa	Palnik modulacyjny lub dwustopniowy

Wersja B pozwala na prostą obsługę za pomocą termostatu kotła - wystarczy podłączyć termostat pokojowy, aby kontrolować pracę urządzenia. Konsola DIEMATIC 3 oferuje zaawansowane możliwości programowania zależnego od warunków atmosferycznych oraz obsługę obiegów mieszaczowych poprzez dedykowaną płytkę AD217.

Parametry pracy i warunki eksploatacji

Kocioł GT 224/B pracuje z otwartą komorą spalania - wymaga odpowiednio wentylowanego pomieszczenia kotłowni z dostępem powietrza do spalania. Zakres regulacji temperatury kotła (30-90°C) umożliwia dostosowanie pracy do aktualnych potrzeb grzewczych budynku.

Producent zaleca stosowanie zestawów podmieszania oraz grup bezpieczeństwa jako wyposażenia dodatkowego - grupa bezpieczeństwa FD39 przeznaczona jest do mocy do 115 kW. Dla bardziej rozbudowanych instalacji dostępne są moduły komunikacji radiowej, czujniki pokojowe programowalne oraz czujniki c.w.u., które pozwalają rozbudować system sterowania kotłem.

Dokumentacja techniczna obejmuje instrukcję montażu oraz kartę techniczną serii GT 200 dostępne u producenta De Dietrich.
