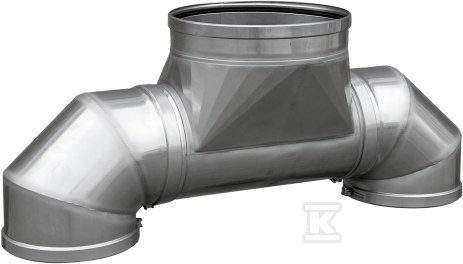

Kolektor doprowadzenia powietrza S103128

Kolektor doprowadzenia powietrza do kaskadowych instalacji kotłów De Dietrich

Kolektor doprowadzenia powietrza o numerze katalogowym S103128 to fabryczne akcesorium systemowe marki De Dietrich, zaprojektowane do obsługi kaskadowych instalacji dwóch kotłów z gamy C 330 ECO oraz C 630 ECO. Urządzenie pełni rolę rozdzielacza wspólnego kanału dolotowego - umożliwia zassanie powietrza do spalania z jednego centralnego przewodu i dystrybucję go do obu jednostek w układzie kaskadowym.

Przeznaczenie i kompatybilność

Produkt dedykowany jest wyłącznie do kotłów De Dietrich serii C 330 ECO (w konfiguracjach od mocy 280 do 650) oraz C 630 ECO (od 560 do 1300). Stanowi element wyposażenia dodatkowego - nie wchodzi w skład podstawowego zestawu kotła i dobierany jest osobno przy projektowaniu instalacji kaskadowej. W dokumentacji technicznej producenta kolektor S103128 pojawia się przy opisie konfiguracji C33 (pionowy układ koaksjalny) oraz C53 (rozdzielne przewody powietrza i spalin), co oznacza, że współpracuje z obydwoma typami podłączeń dostępnych dla tych kotłów.

W praktyce oznacza to, że instalator projektujący kaskadę dwóch kotłów może wykorzystać ten kolektor zarówno przy pionowym wyprowadzeniu przewodów przez dach (C33), jak i przy poziomym lub bocznym odprowadzeniu spalin z osobnym kanałem dolotowym (C53). Warto pamiętać, że maksymalne długości przewodów wentylacyjnych podane w tabelach producenta odnoszą się do sztywnych przewodów spalinowych bez nakładki - w przypadku zmiany konfiguracji lub rodzaju przewodów warto każdorazowo zweryfikować parametry z dokumentacją techniczną.

Zastosowanie w instalacjach kaskadowych

Kaskadowe połączenie dwóch kotłów pozwala na elastyczne zarządzanie mocą cieplną - urządzenia pracują naprzemiennie lub równolegle w zależności od aktualnego zapotrzebowania. Kolektor doprowadzenia powietrza jest elementem niezbędnym do poprawnego funkcjonowania takiego układu: zapewnia równomierny dopływ powietrza do obu palników, co warunkuje stabilne spalanie i prawidłową pracę każdego kotła.

W kontekście wymagań technicznych istotna jest informacja, że kotły C 330 ECO i C 630 ECO pracują w trybie 50/30°C i wyposażone są we wbudowany zawór zwrotny na palniku. Oznacza to, że kolektor musi być dobrany z uwzględnieniem charakterystyki ciśnieniowej całego układu - nadmiarowe ciśnienie na wyjściu kotła nie przekracza 50 Pa, co jest istotnym parametrem przy projektowaniu całego systemu kominowego.

Dobór akcesoriów systemowych

Przy zakupie kolektora S103128 należy pamiętać, że jest to element przeznaczony stricte do konfiguracji kaskadowej. Dla pojedynczego kotła stosuje się inne akcesoria - na przykład pionowe końcówki koaksjalne o średnicach O 200/300 mm lub O 250/350 mm (artykuły 51202 i 51203), a dla większych mocy lub bardziej rozbudowanych kaskad dedykowane są odrębne rozdzielacze spalin i powietrza. Producent przewiduje również przejścia dachowe (dla płaskich dachów O 300 mm lub O 350 mm) oraz adaptery pozwalające na zmianę średnic przewodów - na przykład przejście z O 250 mm na O 200 mm czy adapter z C310 na C330.
