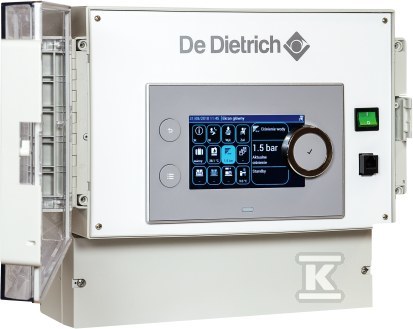

Konsola sterownicza VM DIEMATIC Evolution 7676561

Elektroniczny regulator naścienny do rozbudowy systemów grzewczych

Regulator elektroniczny montowany w obudowie naściennej pozwala sterować i regulować 3 obiegi centralnego ogrzewania oraz 2 obiegi ciepłej wody użytkowej. Każdy obieg grzewczy może pracować jako obieg bezpośredni lub z 3-drogowym zaworem mieszającym z siłownikiem, co daje elastyczność przy projektowaniu instalacji z różnymi temperaturami zasilania. Urządzenie jest przeznaczone zarówno dla instalatora budującego rozbudowane systemy, jak i dla użytkownika końcowego potrzebującego precyzyjnej regulacji w zależności od temperatury zewnętrznej.

Sterowanie obiegami i konfiguracje instalacji

Konsola obsługuje do trzech niezależnych obiegów c.o. i dwóch obiegów c.w.u. w ramach jednej jednostki. Możliwe jest łączenie szeregowo do 8 regulatorów VM DIEMATIC Evolution, co pozwala tworzyć rozbudowane konfiguracje w zależności od rodzaju instalacji.

Regulator współpracuje m.in. z:

• Evodens AMC i Evodens Pro AMC
• Alezio S
• HPI S
• Elidens C140, C240, C340, C640

Dzięki temu może sterować dodatkowymi obiegami c.o. i c.w.u. w systemach z wymienionymi źródłami ciepła. Urządzenie może być również wykorzystane przy połączeniu z jednym lub większą ilością źródeł ciepła wyposażonych w konsolę DIEMATIC Evolution lub IniControl 2, a także sterować kaskadą kotłów wyposażonych w konsolę DIEMATIC Evolution.

Integracja i praca samodzielna

VM DIEMATIC Evolution może pracować samodzielnie, regulując obiegi c.o. i c.w.u. w zależności od temperatury zewnętrznej. Do tej funkcji wymagany jest czujnik FM46 zamawiany oddzielnie.

System oferuje:

• integrację z DIEMATIC iSystem poprzez Modbus w roli SLAVE, czyli systemu wtórnego
• wejście 0-10 V, które można skonfigurować jako łącze telefoniczne ON/OFF do zdalnego załączania
• możliwość pracy w sieci z innymi regulatorami DIEMATIC Evolution lub IniControl 2

Taka budowa komunikacji ułatwia instalatorowi rozbudowę istniejącej instalacji bez wymiany centralnego sterownika, a użytkownikowi daje spójne zarządzanie wszystkimi obiegami z jednego poziomu.

Budowa i warunki montażu

Obudowa naścienna ma długość 320 mm, wysokość 260 mm i głębokość 130 mm. Stopień ochrony IP 65 zapewnia odporność na zapylenie i zachlapanie, co jest istotne przy montażu w pomieszczeniach technicznych.

Drzwiczki osprzętu osadzone są na zawiasach zamiennych, są blokowane i plombowane, co ogranicza dostęp do ustawień dla osób nieuprawnionych. Kompaktowe wymiary i montaż na ścianie pozwalają na dyskretne umieszczenie regulatora w kotłowni lub pomieszczeniu instalacyjnym bez konieczności zabudowy szafowej.
