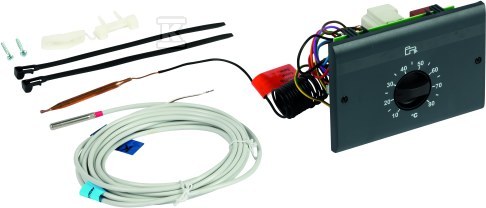

Moduł sterowania MB 2 c.w.u. 88017842

Sterowanie priorytetem ciepłej wody użytkowej w kotłach De Dietrich

Moduł MB 2 AD128 88017842 to oryginalna płyta sterująca priorytetem c.w.u. przeznaczona dla kotłów serii DTG X. Zapewnia organizację pracy kotła z pierwszeństwem dla przygotowania ciepłej wody użytkowej, jednocześnie nadzorując kluczowe procesy związane z rozpalem, pracą pomp obiegowych oraz wymianą danych z panelu użytkownika i modułami diagnostycznymi.

Funkcje i zakres regulacji

Urządzenie służy do regulacji temperatury c.w.u. oraz priorytetyzacji jej produkcji. Zakres regulacji temperatury wynosi od 10 do 80 °C, co pozwala dopasować komfort użytkowania do potrzeb instalacji. Zintegrowana jest ochrona przed zamarzaniem aktywna przy 10 °C.

W praktyce moduł umożliwia:

• regulację temperatury ciepłej wody użytkowej w zakresie 10 - 80 °C,
• regulację czasu opóźnienia załączenia pompy ładującej,
• regulację działania termostatu ograniczającego,
• odbiór i przetwarzanie sygnałów z czujników temperatury i ciśnienia,
• sterowanie układem rozpalania i pompami obiegowymi,
• przekazywanie danych na panel użytkownika i do modułów diagnostycznych.

Dzięki temu instalator uzyskuje stabilne utrzymanie zadanej temperatury c.w.u. z priorytetem nad pracą grzewczą, a użytkownik końcowy ma pewność szybkiej reakcji na pobór ciepłej wody.

Kompatybilność i zastosowanie

Moduł priorytetu MB2 AD128 jest dedykowany do kotłów serii DTG X i stosowany jako element wymiany uszkodzonej elektroniki lub przywrócenia sprawności systemu po diagnostyce.

Wskazane modele to m.in.:

• GT 210 K, GT 300 K, GT 500 K,
• DTG 220 K, DTG 320 K,
• DTG 120 S, DTG 220/II K, DTG 350 AE,
• GT/GTM 210 K, GT/GTM/GTG 300 K, GT/GTC 300 C K, GTE 500 K,
• DTG X N.

Zastosowanie w wymienionych kotłach pozwala zachować oryginalną logikę pracy i komunikację z pozostałymi elementami sterowania.

Budowa i warunki montażu

Moduł dostarczany jest jako jednostka sztuka. Wymiary opakowania podawane przez dystrybutorów to długość 260 mm, szerokość 160 mm, wysokość 120 mm, przy masie ok. 0,7 kg. W praktyce gabaryty pozwalają na montaż w standardowej wnęce sterowniczej kotła.

Instalacja wymaga wyłączenia zasilania i powinna być wykonana przez wykwalifikowanego specjalistę z zachowaniem zasad bezpieczeństwa. Producent informuje, że może dokonywać zmian w wyglądzie, wyposażeniu i opakowaniu modułu.
