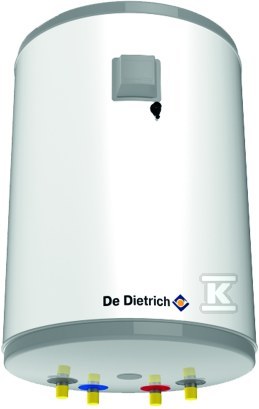

Podgrzewacz c.w.u. AQUAvie 100 ze stali nierdzewnej 7032624

Wiszący zasobnik c.w.u. ze stali nierdzewnej DUPLEX do współpracy z kotłem

Wiszący podgrzewacz ciepłej wody użytkowej o pojemności 100 l przeznaczony jest do mieszkań, domów jedno- i wielorodzinnych oraz obiektów z niskotemperaturowymi kotłami gazowymi. Ciepło do nagrzewania wody dostarcza woda grzewcza z kotła centralnego ogrzewania przepływająca przez spiralną wężownicę umieszczoną wewnątrz zbiornika. Rozwiązanie zapewnia niezależne źródło c.w.u. z możliwością dogrzewania elektrycznego i jest montowane na ścianie za pomocą dostarczanych wsporników.

Konstrukcja zbiornika i izolacja

Zbiornik wykonano z wysokogatunkowej stali nierdzewnej DUPLEX typ 2304. Materiał zapewnia znakomitą odporność antykorozyjną na wodę sieciową bez konieczności stosowania ochronnej anody magnezowej, co ogranicza serwis do kontroli i wymiany anody w zasobnikach emaliowanych. Dzięki zastosowaniu stali DUPLEX i zoptymalizowanej grubości blachy masa pustego urządzenia wynosi 26,5 kg, czyli ok. 50% mniej niż w porównywalnych podgrzewaczach emaliowanych, przy zachowaniu wysokich parametrów wytrzymałościowych próby ciśnieniowej.

Obudowa z ocynkowanej blachy stalowej pokryta jest farbą proszkową w kolorze białym. Zbiornik jest termicznie izolowany bezfreonową pianką poliuretanową o grubości 50 mm. Straty postojowe wynoszą 37 W, a klasa energetyczna to B wg rozporządzenia UE nr 812/2013. Średnica obudowy to 550 mm, wysokość montażowa ok. 819 mm.

Ogrzewanie, wężownica i wyposażenie fabryczne

Wymiana ciepła odbywa się przez spiralną wężownicę z gładkiej rury ze stali nierdzewnej. Powierzchnia wymiany wynosi 1,0 m2, pojemność wężownicy 4,8 l, a moc przy parametrach 80/10/40 °C to 21,2 kW. Znamionowy przepływ obiegu pierwotnego to 0,9 m3/h przy oporze ok. 20 mbar. Przyłącza hydrauliczne G 3/4” skierowane są w dół, co ułatwia instalację w wersji wiszącej.

Standardowo w dostawie znajduje się:

• fabrycznie montowana grzałka elektryczna 2,7 kW / 230 V z termostatem w zakresie 10-70 °C i ogranicznikiem STB 84 ±5 °C,
• zawór bezpieczeństwa 6 bar 1/2”,
• wsporniki do montażu ściennego.

Czas podgrzewu grzałką od 15 °C do 60 °C wynosi ok. 125 min.

Montaż, warunki pracy i gwarancja

Urządzenie jest przeznaczone do montażu wiszącego. Wymiary montażowe to ok. 550 mm średnicy i 819 mm wysokości, przy masie bez wody 26,5 kg. Ciśnienie robocze zbiornika to 7,0 bar, wężownicy 3,5 bar. Temperatura robocza zbiornika to 70 °C, wężownicy 80 °C.

Korpus podgrzewacza objęty jest 10-letnią gwarancją producenta. Brak anody magnezowej w zasobniku ze stali nierdzewnej DUPLEX przekłada się na niższe koszty eksploatacji i brak konieczności okresowej kontroli anody.
