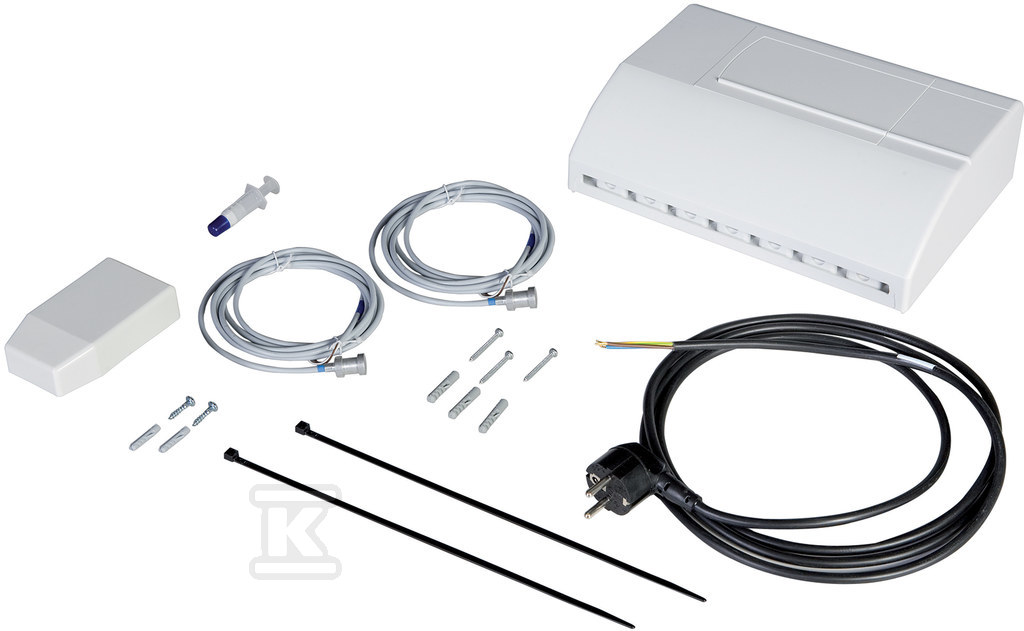

Regulator dla dwóch obiegów grzewczych cMix S103303

Precyzyjne sterowanie wielostrefowym ogrzewaniem

Moduł cMix AD290 pozwala na niezależną regulację temperatury w dwóch oddzielnych obiegach grzewczych - rozwiązanie przydatne wszędzie tam, gdzie różne części budynku wymagają odrębnego zarządzania ciepłem. Może to być dom z ogrzewaniem podłogowym na parterze i tradycyjnymi grzejnikami na górze, lokal użytkowy z wydzieloną strefą (gabinet lekarski, warsztat), a także restauracja czy klub sportowy, gdzie jednocześnie funkcjonują obiegi centralnego ogrzewania i podgrzewaczy ciepłej wody użytkowej.

Każdy z dwóch obiegów może działać jako obieg prosty (bez mieszania), obieg mieszany albo jako obieg ciepłej wody użytkowej - konfiguracja zależy od potrzeb instalacji.

Współpraca z regulatorami pokojowymi

Moduł komunikuje się z regulatorami pokojowymi iSense oraz iSense Radio. Ustawienia temperatury wprowadza się bezpośrednio na sterowniku iSense - pełni on rolę głównego interfejsu użytkownika dla całego systemu cMix. Przy dwóch obiegach wymagających różnych temperatur pomieszczeń instaluje się dwa niezależne regulatory iSense.

Moduł przesyła do kotła informację, który obieg aktualnie potrzebuje najwyższej temperatury zasilania - kocioł dostosowuje swoją pracę do tego żądania. Obiegiem o niższej temperaturze zajmuje się sam moduł cMix - dobiera parametry pracy pompy cyrkulacyjnej danego obiegu oraz ustawienie zaworu tak, aby osiągnąć żądaną temperaturę w chronionym pomieszczeniu.

Do każdego obiegu można podłączyć jedną pompę cyrkulacyjną, jeden zawór oraz jeden czujnik temperatury - wszystkie te elementy przyłącza się do części przyłączeniowej znajdującej się bezpośrednio w module.

Skalowalność instalacji

Do jednego systemu można podłączyć maksymalnie cztery moduły cMix, co umożliwia zarządzanie ośmioma niezależnymi obiegami grzewczymi. To przydatne przy rozbudowanych instalacjach - np. budynkach wielorodzinnych lub średniej wielkości obiektach komercyjnych.

Konfiguracja podłączonych komponentów (pomp, zaworów) odbywa się za pomocą przełączników obrotowych umieszczonych na module - instalator ustawia je raz podczas uruchomienia systemu.

Parametry pracy

Moduł pracuje przy napięciu zasilania 220-240 V i częstotliwości 50-60 Hz. Stopień ochrony obudowy to IP20 - przeznaczony do montażu wewnętrznego, wewnątrz suchych pomieszczeń technicznych lub kotłowni.

Wymiary jednostki sprzedaży wynoszą 420 × 85 × 305 mm (długość × szerokość × wysokość). Masa to około 1,7 kg.

Regulator obsługuje programowanie dobowe i tygodniowe (3 programy podstawowe) oraz oferuje zakres regulacji temperatury komfortowej od 5 do 30°C. Przełącznik trybu pracy umożliwia szybkie przejście między trybami normalnej eksploatacji a trybem oszczędzania energii.
