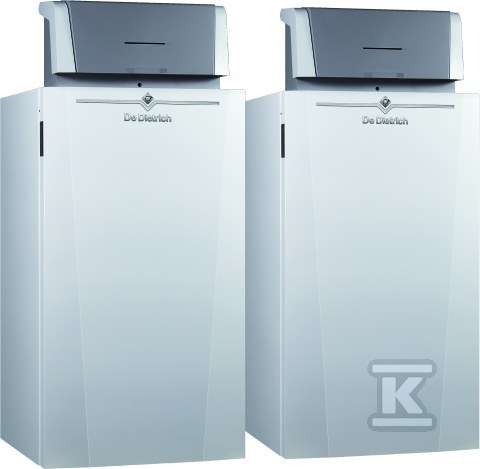

System kaskadowy RG/2xC140 montaż "plecami" do siebie RG.C140.2

Gotowy zestaw kaskadowy do montażu wolnostojącego tyłem do siebie

System RG/2xC140 to kompletne rozwiązanie hydrauliczne przygotowane pod pracę dwóch kotłów kondensacyjnych w układzie kaskadowym z wolnostojącym ustawieniem na podłodze tyłem do siebie. Zestaw jest dostarczany jako gotowy do montażu pakiet dla małych instalacji zbiorczych i modernizacji starszych urządzeń, gdzie liczy się zwarta zabudowa oraz szybkie uruchomienie bez projektowania połączeń od podstaw.

Budowa i wyposażenie hydrauliczne

W skład systemu wchodzi sprzęgło hydrauliczne DN 65 wraz z kolektorem podłączenia kotłów zawierającym przewody połączeniowe zasilania i powrotu centralnego ogrzewania DN 65. Obieg pierwotny obsługują pompy kotłowe modulujące o współczynniku efektywności energetycznej EEI <0,23, sterowane sygnałem PWM, co pozwala na dopasowanie pracy pompy do aktualnego zapotrzebowania kaskady.

Do każdego kotła przewidziano zestawy podłączeniowe z zaworem zasilania, wielofunkcyjnym zaworem powrotu wyposażonym w zawór napełniania i opróżniania, zawór odcinający, zawór zwrotny, zawór bezpieczeństwa oraz redukcję do podłączenia naczynia wzbiorczego, a także zawór gazowy. Komunikację między kotłami zapewnia czujnik zasilania z tuleją zanurzeniową oraz kabel połączeniowy.

W dostawie znajduje się izolacja termiczna sprzęgła hydraulicznego, natomiast izolacja pozostałych elementów systemu kaskadowego nie występuje. Kotły, przewody zasilania gazem, przeciwkołnierze oraz czujnik temperatury zewnętrznej należy zamówić oddzielnie, ponieważ nie wchodzą w skład zestawu. Zestawy podłączenia hydraulicznego są dostępne jako wyposażenie dodatkowe.

Sterowanie i konfiguracja kaskady

System jest przystosowany do pracy z konsolą sterowniczą z programowalną elektroniczną regulacją pogodową. Sterownik obsługuje konfigurację układów kaskadowych i umożliwia łączenie z termostatem modulującym, który pozwala na zdalną kontrolę pracy instalacji i sygnalizację usterek przy użyciu smartfona lub tabletu z darmową aplikacją.

Połączenie między kotłami zapewnia synchronizację pracy, rozdział mocy i płynne przełączanie urządzeń w zależności od obciążenia. Rozwiązanie jest oferowane również w wersji LV z kotłami ustawionymi w jednym rzędzie na podłodze, natomiast wersja RG to montaż wolnostojący na podłodze tyłem do siebie.

Zastosowanie i warunki pracy

Zestaw przeznaczony jest do współpracy ze stojącymi gazowymi kotłami kondensacyjnymi przystosowanymi do spalania gazu ziemnego z 20% domieszką wodoru, z możliwością dostosowania do propanu. Ciśnienie zasilania gazem wynosi 20 mbar dla gazu E/Lw oraz 37 mbar dla propanu.

Kotły współpracujące oferują możliwość podłączenia do komina z homologacją B23p i C93, systemu rozdzielczego z homologacją C53 lub zbiorczego systemu odprowadzania spalin z homologacją C43. Niska emisja zanieczyszczeń wynika z palnika gazowego ze wstępnym zmieszaniem, wykonanego ze stali nierdzewnej o powierzchni ze splecionych włókien metalowych, modulującego od 21 do 100% mocy, oraz wentylatora z tłumikiem zasysania powietrza.

Korpus kotła to sprawdzony monoblok ze stopu aluminiowo-krzemowego objęty unikalną 7-letnią gwarancją.
