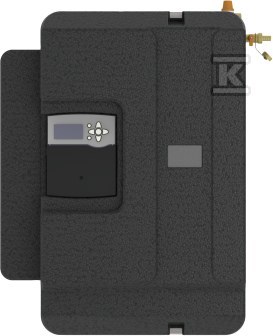

Zespół transferowy STS 14-100 CME 7619968

Profesjonalne rozwiązanie do transferu ciepła w instalacjach solarnych z kolektorami płaskimi

Stacja przeznaczona jest do instalacji kolektorów płaskich o powierzchni od 50 m2 do 100 m2 i współpracuje z podgrzewaczami solarnymi bez zintegrowanej wężownicy solarnej. Umożliwia oddzielenie obiegu pierwotnego od wtórnego za pomocą wymiennika płytowego, co pozwala na pracę z czynnikiem solarnego i wodą użytkową lub grzewczą w osobnych pętlach. Dzięki temu możliwe jest zastosowanie w układach c.w.u. i wspomagania ogrzewania bez konieczności modyfikacji zasobnika.

Kompletne wyposażenie w jednej stacji

Wszystkie elementy potrzebne do prawidłowej pracy instalacji solarnej są zintegrowane w kompaktowej obudowie. W skład stacji wchodzi wymiennik płytowy przystosowany do pracy z ciepłą wodą użytkową i wodą grzewczą, pracujący w trybie low flow z natężeniem ok. 15 l/m2·h. Taki tryb ogranicza straty ciepła w obiegu pierwotnym i zwiększa sprawność przekazywania energii do obiegu wtórnego.

Sterowanie realizuje regulator solarny SOL SC.5, który zarządza pracą pompy pierwotnej i pompy wtórnej. Obie pompy są częścią zestawu, co eliminuje konieczność doboru i montażu dodatkowych urządzeń hydraulicznych. W obiegu pierwotnym i wtórnym zamontowano zawory bezpieczeństwa 6 bar, zawory zwrotne klapowe oraz zawory napełniania i opróżniania. Manometry i termometry na obu stronach wymiennika pozwalają na bieżącą kontrolę ciśnienia i temperatury, a wolumetryczny licznik energii umożliwia precyzyjne obliczenie udziału solarnego w bilansie cieplnym instalacji.

Zastosowanie i dopasowanie do kolektorów

Stacja jest dedykowana do instalacji z kolektorami płaskimi o powierzchni 50 m2 - 100 m2. Przeznaczona jest do współpracy z zasobnikami solarnymi bez wbudowanego wymiennika, gdzie transfer ciepła musi odbywać się zewnętrznie. Wymiennik płytowy zapewnia szybką reakcję na zmiany nasłonecznienia i stabilną pracę przy zmiennym obciążeniu.

Rozwiązanie sprawdza się zarówno w instalacjach przygotowania c.w.u., jak i w układach wspomagania centralnego ogrzewania. Dzięki oddzieleniu czynnika solarnego od wody użytkowej możliwe jest stosowanie glikolu w obiegu pierwotnym bez ryzyka zanieczyszczenia wody w zasobniku. Montaż stacji upraszcza instalację, ponieważ wszystkie połączenia hydrauliczne i elementy sterujące są przygotowane fabrycznie.

Kontrola pracy i bezpieczeństwo obiegu

Bezpieczeństwo instalacji zapewniają zawory bezpieczeństwa 6 bar po stronie pierwotnej i wtórnej oraz zawory zwrotne klapowe, które zapobiegają cofaniu się czynnika. Manometry pozwalają szybko wykryć spadek ciśnienia, a termometry wizualizują różnicę temperatur na wymienniku, co ułatwia diagnostykę pracy.

Wolumetryczny licznik energii rejestruje ilość przekazanej energii, co jest przydatne przy rozliczeniach i ocenie efektywności systemu. Regulator SOL SC.5 umożliwia automatyczne załączanie i wyłączanie pomp w zależności od różnicy temperatur między kolektorem a zasobnikiem, co ogranicza niepotrzebne zużycie energii i wydłuża żywotność pompy.
