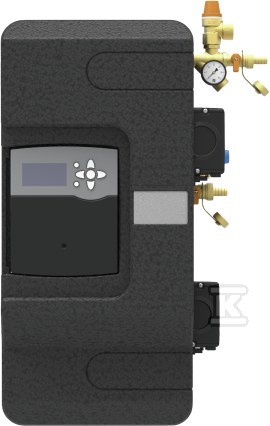

Zespół transferowy STS 14-30 CME 7619966

Kompletna stacja transferowa dla instalacji solarnych z kolektorami płaskimi

Stacja transferowa przeznaczona jest do instalacji z kolektorami płaskimi o powierzchni do 30 m2 i współpracuje z podgrzewaczami solarnymi bez zintegrowanego wymiennika solarnego, czyli bez wężownicy. Rozwiązanie zapewnia transfer ciepła z obiegu pierwotnego kolektorów do zasobnika c.w.u. lub do obiegu wody grzewczej, bez konieczności projektowania dodatkowych elementów hydraulicznych. Dzięki wbudowanemu wymiennikowi płytowemu pracującemu w trybie low flow przy ok. 15 l/m2·h.

Wyposażenie i zasada działania

Stacja zawiera wszystkie elementy potrzebne do uruchomienia obiegu solarnego. W skład wyposażenia wchodzi wymiennik płytowy dostosowany do pracy z c.w.u. i wodą grzewczą, regulator solarny SOL SC.5, pompa pierwotna i pompa wtórna, zawory zwrotne klapowe, manometr, zawory napełniania i opróżniania oraz termometry. Dodany wolumetryczny licznik energii umożliwia precyzyjne obliczenie udziału solarnego w pokryciu zapotrzebowania, co jest przydatne przy rozliczeniach i analizie efektywności.

• wymiennik płytowy w trybie low flow 15 l/m2·h - ogranicza zużycie energii napędowej i zwiększa stabilność pracy przy zmiennym nasłonecznieniu
• regulator SOL SC.5 - steruje pracą pomp w zależności od różnicy temperatur między kolektorem a zasobnikiem
• pompa pierwotna i wtórna - zapewniają niezależne sterowanie obiegiem kolektorowym i obiegiem odbiorczym
• zawory zwrotne klapowe - zapobiegają cofaniu się czynnika i utrzymują kierunek przepływu
• termometry i manometr - pozwalają na bieżącą kontrolę temperatury i ciśnienia w obu obiegach
• zawory napełniania i opróżniania - ułatwiają uruchomienie, odpowietrzenie i serwis

Zastosowanie i kompatybilność

Urządzenie jest przeznaczone do systemów solarnych z kolektorami płaskimi do 30 m2, gdzie podgrzewacz solarny nie ma wbudowanej wężownicy. Dzięki temu można wykorzystać istniejące zasobniki bez wymiennika zintegrowanego i podłączyć je do obiegu solarnego poprzez stację transferową. Wymiennik płytowy umożliwia przekaz ciepła zarówno do ciepłej wody użytkowej, jak i do wody grzewczej, co daje elastyczność w projektach hybrydowych.

Bezpieczeństwo i kontrola pracy

Bezpieczeństwo obiegu zapewniają zawory bezpieczeństwa 6 bar zamontowane od strony obiegu pierwotnego i wtórnego. Ogranicza to ryzyko wzrostu ciśnienia podczas nagrzewania. Manometr pozwala na szybką weryfikację ciśnienia roboczego, a termometry na kontrolę temperatur w punktach kluczowych. Wolumetryczny licznik energii rejestruje ilość przetransferowanego ciepła, co wspiera diagnostykę i ocenę sezonowej wydajności instalacji. Całość jest przygotowana do pracy w układach zamkniętych z płynem solarnego, z zachowaniem standardowych praktyk instalacyjnych dla systemów solarnych.
